1.校零

先来说明一下零点误差对正常测量的影响，基本测量电路如下图所示：

设外部输入实际信号为，对于运放调理电路来说零点失调电压会跟着信号一起放大，设零点误差为Vz，如图 1所示，则对放大电路来说实际收入为Vi+Vz, 经过放大后实际输入到ADC的信号为Vadc=Kx(Vi+Vz)。

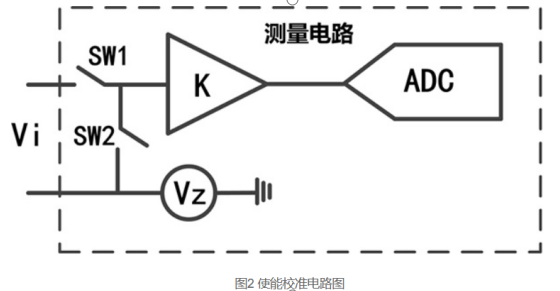

零点校准时，SW1断开，SW2闭合，此时ADC采集到的信号为；正常采样时SW2断开, SW1闭合，此时ADC采集到的信号如上面分析为Vadc2=Kx(Vi+Vz)，将两次采样值相减，则可得：

Vadc=Vadc2-Vadc1=KxVi

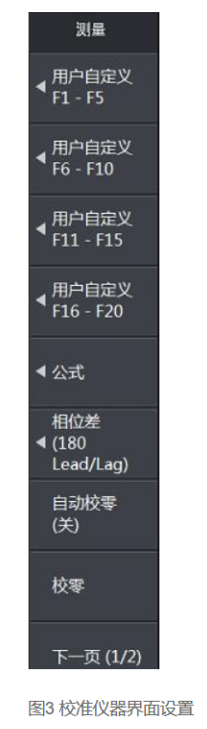

此时采集到的信号就是实际希望的信号，零点电压被消除掉，精度更高，但是对实际输入信号无影响。PA系列支持零点校准功能，如图 3所示，可以点击“校零”按钮手动校零或开启“自动校零”。当量程、滤波器等设置改变时需要自动重新校零。

2.消零

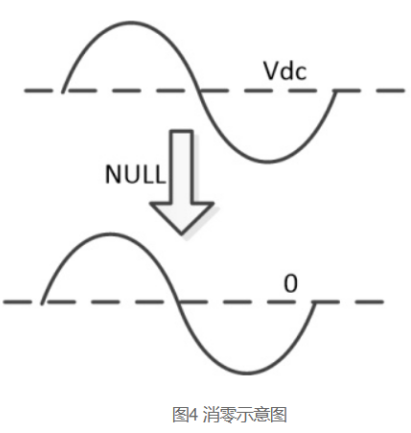

消零即PA的NULL功能，NULL功能并不改变实际输入信号，只是将采集到的信号进行算术上的加减实现平移，类似于给用户提供算术零点替代实际信号零点。如图 4所示，测量Vdc直流上叠加的正弦信号，连接正常信号到仪器点击“NULL”按键，则直流信号Vdc会做为新的零点值，采样后呈现给用户的是以0点为中心的正弦信号，而Vdc被消除。此时如果接入Vdc的直流信号会显示测得的信号为0。

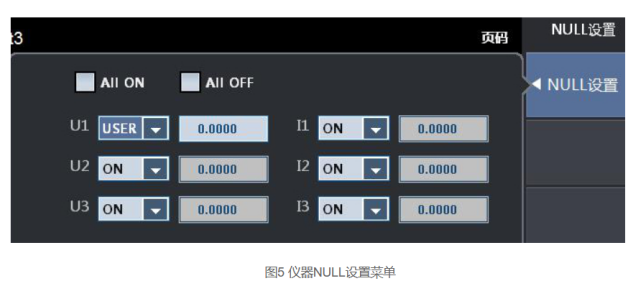

NULL功能只适合特定用户处理一些特定信号，呈现给用户的信号和实际信号有差别，在正常过程使用中开启NULL功能会导致测量错误。PA系列功率分析仪支持NULL功能，设置图如下，同时支持用户输入自定义的NULL值，在测量回路的直流成分减去设的定偏置值。

综上述，校零功能是仪器用来消除内部测量电路零点偏差，提高测量精度，采集到的信号还是原始信号。而NULL功能则是仪器提供算术零点将信号整体平移，采集到的信号与原始信号有固定的直流偏差，适合特定应用。
