为了更好地描述波特图的应用,通过确定闭环响应来测量DC-DC电源的闭环稳定性。这可以使用电压注入方法进行测试。这种方法在反馈环路中增加一个极小的电阻(通常约为10Ω)。选择注入点,确保朝向反馈环路方向上的阻抗远大于相反方向上的阻抗。然后在电阻上注入一个小的干扰信号。这通常借助注入变压器,以避免影响环路。之后测量响应并生成波特图。
用于测量闭环响应的仪器
测量闭环响应时,可以使用两类不同的仪器。第一类是矢量网络分析仪,简称VNA。VNA一般具有很高的动态范围,能够进行非常精确的阻抗测量。除了成本和复杂性外,使用VNA的另一个缺点在于VNA适合测量50Ω组件的特性。示波器则早已普遍用于电源开发,能够直接测量噪声和输出纹波的特性。现在,示波器还可以进行稳定性测量,例如测量增益和相位裕量、电源抑制比和阶跃响应。
测试配置:如何使用示波器测量控制环路响应

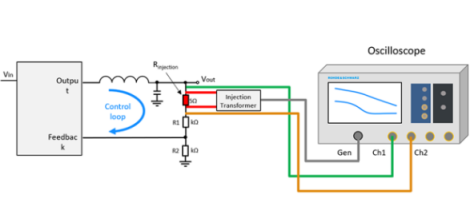

为了测量直流-直流电源的环路响应,必须将干扰信号注入环路中。因此,应选择注入点,确保朝向环路方向上的阻抗远大于相反方向上的阻抗。在注入点放置一个小电阻,并使用宽带注入变压器将干扰电压并行施加到注入电阻上。干扰信号由示波器的内部发生器生成。示波器的两个通道连接到注入点的任一侧。示波器根据测量值生成并显示波特图。
测量闭环响应时需要使用正确的探头。在某些测试频率下,测量点的峰间幅度可能非常低。因此,建议使用1x无源探头,而不是更为常见的10x探头。如果信噪比增加,这也会改善频率响应测量的动态范围。测量还需要使用接地弹簧或极短的接地线,以减少开关噪声拾取和电感接地环路。
示波器测试伯德图配置清单:
1、具备环路分析选件的示波器:泰克MSO 5/6系示波器,普源MSO5000系列示波器
2、选配信号发生器选件
3、合适带宽注入器
4、1:1探头2个
以上就是如何使用示波器测量控制环路响应的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
