好马配好鞍,好仪器配好夹具。有不少朋友好奇,仪器选好了,那测试夹具如何挑选?
接下来安泰测试为大家简单介绍一下关于LCR测试仪中常用的测试夹具。

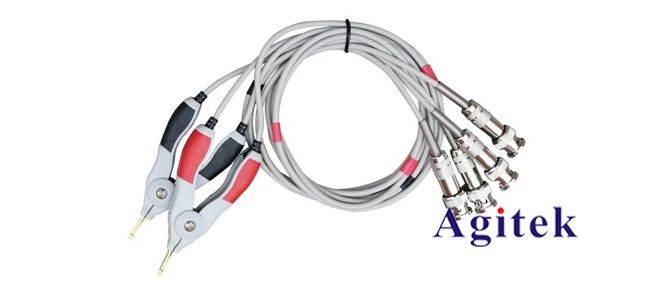

1/ 四端/四端对测试线

01

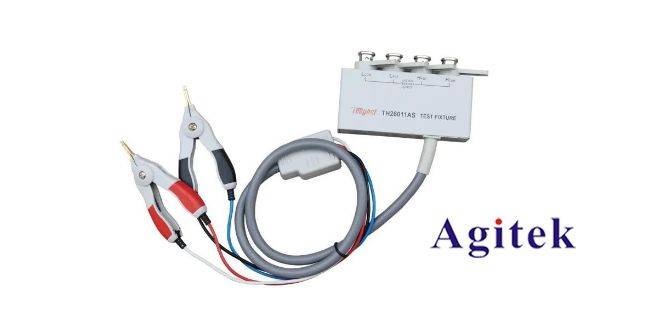

TH26011AS
频率范围:5Hz-100kHz
最大直流偏置:DC±42V
引线长度:0.8m
适用于:所有LCR数字电桥

02 TH26004S-1
频率范围:DC-10kHz
最大直流偏置:DC±42V
引线长度:0.8m,1.5m,2m
适用于:常规LCR,不适用四端对仪器如TH2828、TH2838系列
2/ 四端带卡夹具盒

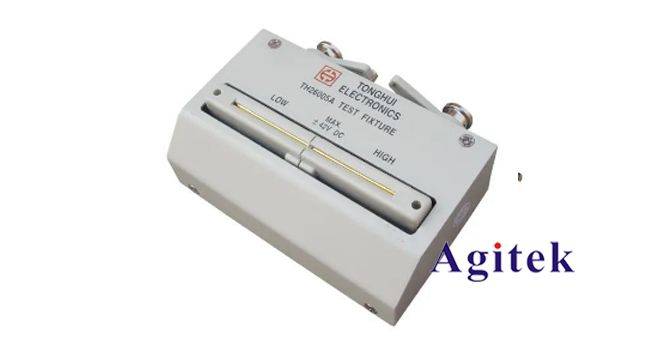

01 TH26005A
频率范围:DC-300kHz
最大直流偏置:DC±42V
用于小间距两端轴向元件测试与TH26006配合,可用于轴向元件的测试。

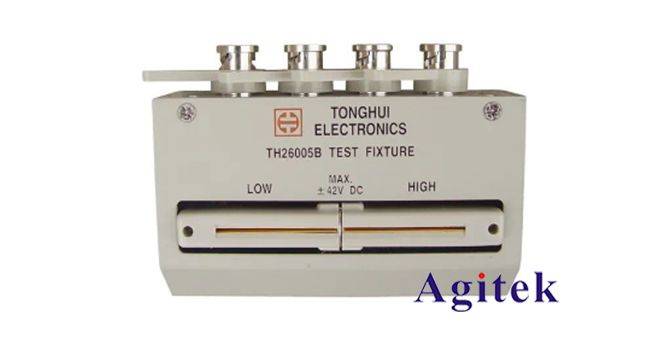

02 TH26005B
频率范围:DC-5 MHz
最大直流偏置:DC±42V
用于小间距两端轴向元件测试与TH26006配合,可用于轴向元件的测试。

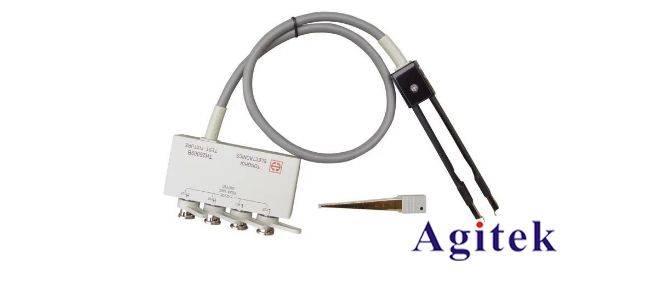

3/带盒贴片测试线/

01 TH26009B
频率范围:DC-15 MHz
最大直流偏置:DC±42V
引线长度:0.8m
适用于:用于各种 SMD 器件测试,适用所有LCR,电容仪,电感仪
4/ 顶针式磁环夹具

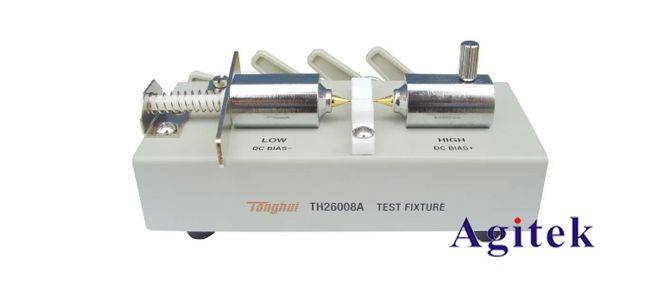

01 TH26008A
频率范围:DC-120MHz
最大直流偏置:DC±42V
适用于:SMD器件测试夹具,尤其高频小电容或小电感。当测试频率≥100kHz,容量≤3pF,或电感量≤1µH,选择该型SMD夹具是合适的。
5/ 电介质测试夹具

01

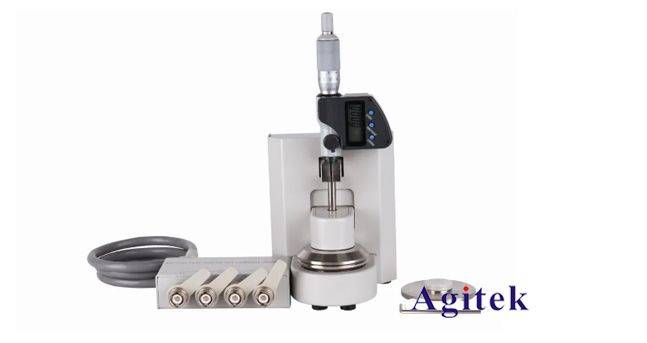

TH26077
频率范围:DC-30MHz
DUT尺寸:10mm-56mm
DUT厚度:≤10mm
适用于:TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列
6 磁导率测试夹具

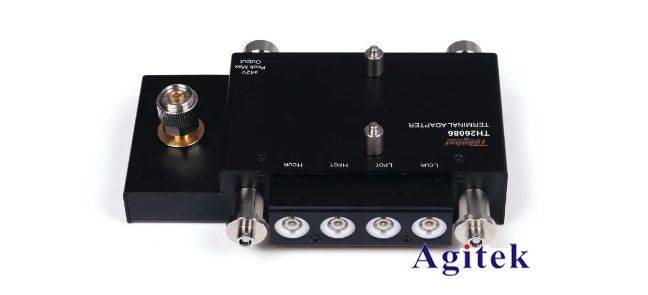

01 TH26086转接底座
频率范围:DC-130MHz
最高电压:±42V峰值(AC+DC)
工作温度:0℃-40℃
适用于:TH2851系列

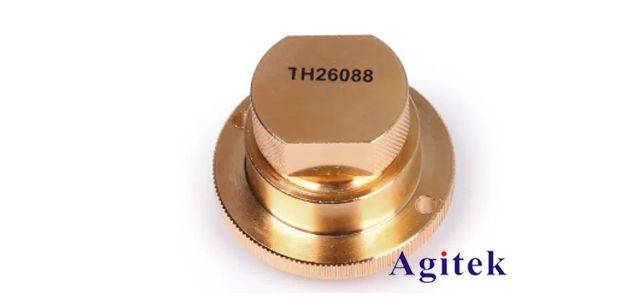

02 TH26088磁导率夹具
频率范围:1kHz-1GHz
小型部件用,高度≤3mm,内径≥3.1mm,外径≤8mm;
大型部件用,高度≤8.5mm,内径≥5mm,外径≤20mm

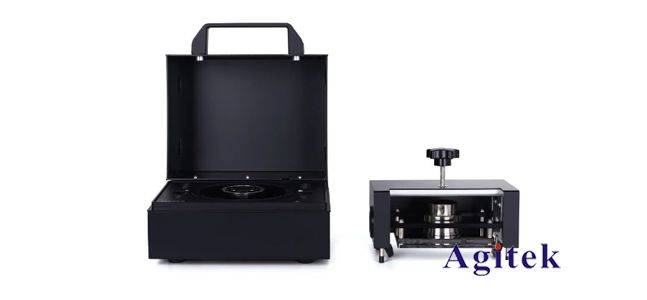

03 TH26090
表面电阻率/体电阻率测试夹具
测试电压:1000V
测试电流:10mA
工作温度:30℃~100℃
适用于:TH2690、TH2691系列

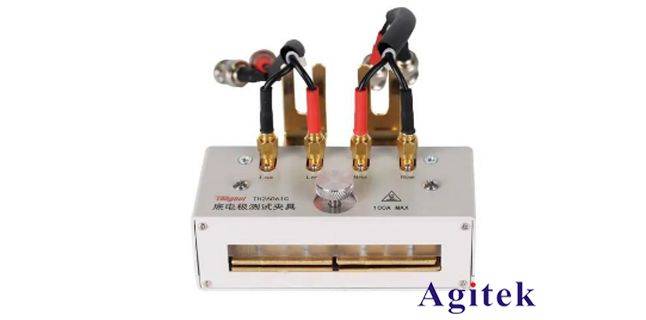

7/底电极测试夹具/

01

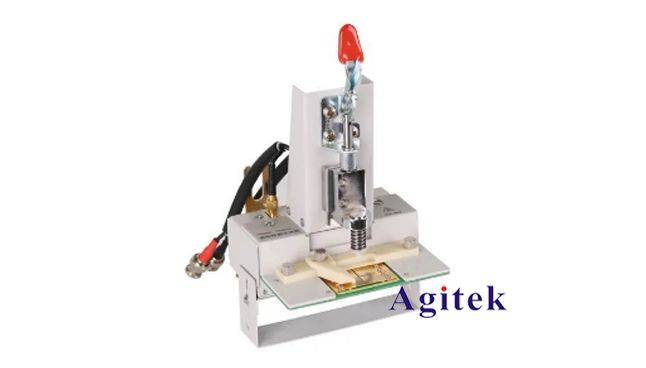

TH26061C
频率范围:DC-1MHz
最大直流电流:±100A
适用于:TH1778/A/B系列,测试大电流

02TH 26061D
频率范围:DC-1MHz
最大直流电流:±60A
适用于:TH1778/A/B系列,所有LCR,需与TH26061C配合使用

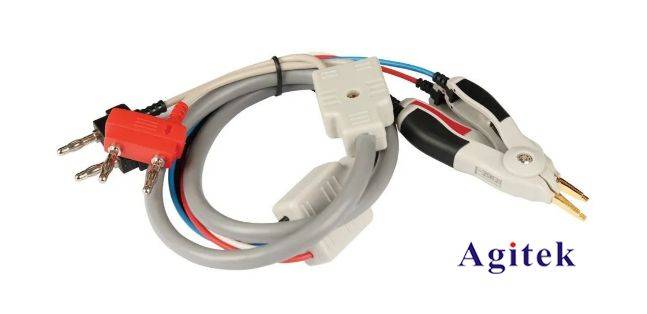

8/低电阻测试线/

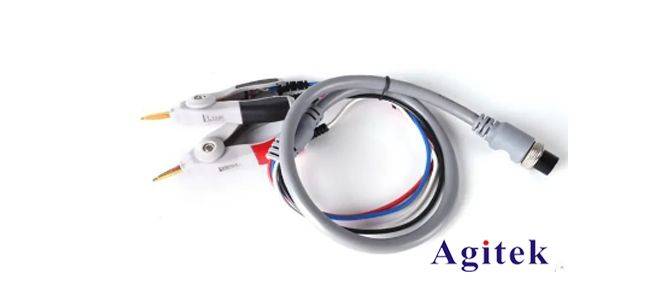

01 TH26004A
最大电流:1A
引线长度:0.8m,1.5m,2m
适用于:低电阻测试仪(TH2511,TH2512、TH2512+系列,TH2513系列)

02 TH26050S
频率范围:DC-100kHz
最大电流:1A
引线长度:0.8m,1.5m,2m
适用于:TH2515/2516/TH2518系列
以上就是同惠LCR测试仪夹具选型指南的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
