谐波是指频率是基波频率的整数倍的周期性波形成分。在电力系统中，谐波问题会导致电力质量下降，给电力设备和系统带来损害。因此，准确测量和分析谐波信号对于确保电力系统的可靠性和稳定性至关重要。本文将重点介绍使用是德示波器进行谐波测试的原理、步骤和技巧。

　　谐波信号的特点

　　谐波信号是由基波信号的整数倍频率成分叠加而成的。它们可能是电力系统中的电流或电压波形的谐波成分。谐波信号具有与基波频率相对应的谐波次数，这些谐波次数以及各个谐波的振幅和相位关系对电力系统的性能产生影响。

　　是德示波器的原理

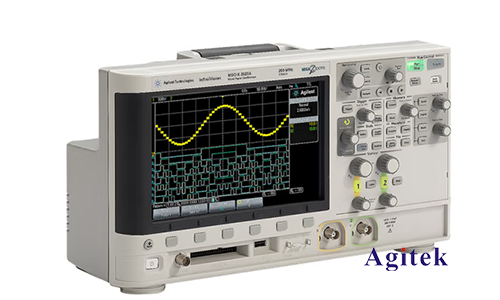

　　是德示波器是一种测量电压、电流和其他信号波形的电子仪器。它通过将电信号转换为可见的图形来显示波形。是德示波器的主要组成部分包括垂直放大器、水平放大器、触发电路和显示屏。示波器可以通过调整垂直和水平放大倍数来测量和显示输入信号的振幅、频率、相位和时间间隔。

　　使用是德示波器测量谐波信号的步骤

　　连接示波器：将是德示波器的探头连接到要测量的电路或设备上，确保正确接地以避免干扰。

　　设置垂直放大倍数：根据测量对象的信号幅值范围，调整示波器的垂直放大倍数，使得谐波信号的振幅能够在屏幕上合适地显示。

　　设置水平时间基准：根据测量对象的信号频率，选择合适的水平时间基准，使得谐波信号的周期能够在屏幕上完整显示。

　　触发设置：选择合适的触发模式和触发电平，确保示波器能够稳定地捕获和显示谐波信号。

　　谐波分析：观察屏幕上的波形，识别并分析谐波信号的幅值、频率和相位关系。可以使用示波器的测量功能

　　谐波扫描功能：一些先进的示波器提供谐波扫描功能，可以自动检测和分析谐波信号的存在和特征。通过设置扫描范围和精度，示波器可以快速识别并显示各个谐波成分的振幅和相位信息。

　　波形捕获和存储：是德示波器通常具有波形捕获和存储功能，可以记录并保存谐波信号的波形数据供后续分析和比较。这对于长时间监测和故障诊断非常有用。

　　数据分析：利用示波器提供的数据分析功能，可以对谐波信号进行更深入的研究。通过进行傅里叶变换或频谱分析，可以得到谐波成分的频谱图，并进一步了解谐波信号的组成和特性。

　　是德示波器谐波测试的注意事项和技巧

　　确保示波器的校准和稳定性，以获得准确可靠的测量结果。

　　针对特定的谐波频率，选择合适的垂直和水平设置，以保证信号在屏幕上显示清晰可见。

　　避免干扰源：在测试过程中，要尽量减少外部干扰源对测量结果的影响，例如电磁干扰、接地问题等。

　　多次测量和平均：对于不稳定或有噪声的谐波信号，可以进行多次测量并取平均值，以提高测量的准确性和可靠性。

　　结合其他测量设备：示波器可以与其他测量设备结合使用，如功率分析仪、谐波分析仪等，以获得更全面的谐波测试和分析结果。

　　是德示波器是一种强大的工具，可以用于测量和分析谐波信号。通过正确设置示波器的参数并运用相应的技巧，我们可以获得准确的谐波测量结果，进一步分析和解决电力系统中的谐波问题。谐波测试对于确保电力系统的稳定运行和保证电力质量至关重要，因此，掌握示波器谐波测试技术对电力工程师和技术人员具有重要意义，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
