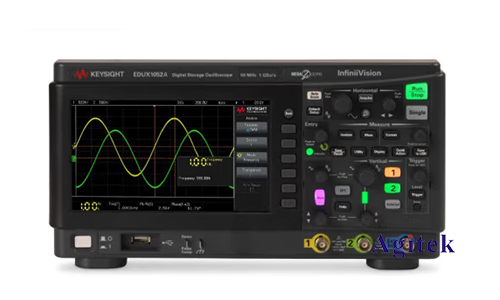

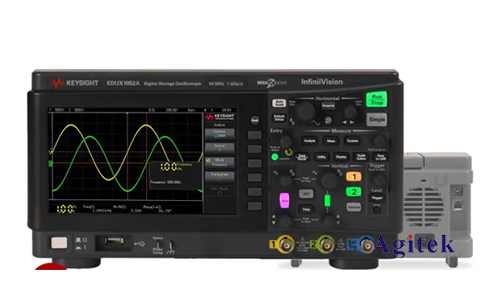

是德示波器是一种常见的测试和测量设备，用于观察和分析电子信号的波形和特性。在电子领域中，IIC（Inter-Integrated Circuit）总线是一种常用的串行通信协议，用于在集成电路之间进行数据传输。本文将介绍是德示波器如何捕获和分析IIC波形，以及其在IIC通信故障诊断和调试中的应用。

　　首先，为了抓取IIC波形，我们需要了解是德示波器的基本设置和连接。首先，确保是德示波器具备足够的带宽和采样率，以捕获高频IIC信号的细节。其次，将是德示波器的输入通道连接到IIC总线的数据线（SDA）和时钟线（SCL）。通常，使用钳形探头或适配器将是德示波器的探头与目标设备的IIC接口连接起来。接下来，在是德示波器上选择正确的触发模式和触发条件，以便在IIC信号出现时自动捕获波形。

　　一旦设置完毕，我们可以开始捕获和分析IIC波形。是德示波器会将捕获的波形显示在屏幕上，通常以时间和电压的图形形式呈现。对于IIC波形，横轴表示时间，纵轴表示电压。可以通过调整时间基准和垂直缩放来获得所需的波形细节和显示效果。

　　在IIC波形中，我们可以观察到时钟线（SCL）和数据线（SDA）之间的电平变化。时钟线用于同步数据传输，而数据线用于传输实际的数据位。通过观察波形的上升沿、下降沿和电平状态，我们可以分析和解读IIC通信的过程和数据传输情况。

　　通过分析IIC波形，是德示波器可以提供以下有用的信息和功能：

　　测量和校准：是德示波器可以测量IIC信号的频率、脉冲宽度和占空比等参数。这些信息对于调试和校准IIC设备非常重要。

　　故障诊断：通过观察IIC波形，可以检测和诊断通信中的故障和问题。例如，波形中的不规律性、时钟线和数据线之间的偏移或干扰等，都可能表示存在通信错误或设备故障。

　　时序分析：是德示波器还可以对IIC波形进行时序分析。通过对波形上的特定事件进行标记和测量，可以计算出数据传输的起始时间、传输速率和延迟等关键参数。这对于验证设备是否按照规范进行通信以及优化通信性能非常重要。

　　协议解码：一些高级的德示波器还具备IIC协议解码功能。通过对波形进行解码，可以将数字信号转换为可读的数据格式，以便更直观地分析和理解通信过程。

　　此外，是德示波器还可以通过存储和回放波形的方式，对IIC通信进行离线分析和调试。通过捕获和保存波形数据，我们可以在需要时重新检查和分析，以找出问题的根源并进行进一步的故障排除。

　　总结而言，是德示波器在捕获和分析IIC波形方面提供了强大的工具和功能。通过正确的设置和连接，我们可以使用是德示波器捕获IIC信号的波形，并通过观察和分析波形来了解通信过程和数据传输情况。这对于IIC通信的故障诊断、性能优化和协议验证非常有帮助。同时，一些高级是德示波器还提供时序分析和协议解码等功能，进一步增强了对IIC波形的理解和分析能力，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
