信号分辨中频增益放大器之后，就是由模拟和/或数字分辨率带宽（RBW）滤波器组成的中频部分。

　　频率分辨率是频谱分析仪明确分离出两个正弦输入信号响应的能力。超外差接收机的显示器上所呈现的信号响应是具有一定宽度的。混频器的输出包括两个原始信号（输入信号和本振）以及它们的和与差。中频由带通滤波器决定，此带通滤波器会选出所需的混频分量并抑制所有其他信号。由于输入信号是固定的，而本振是扫频的，故混频器的输出也是扫频的。若某个混频分量恰好扫过中频，就会在显示器上将带通滤波器的特性曲线描绘出来，如图1所示。

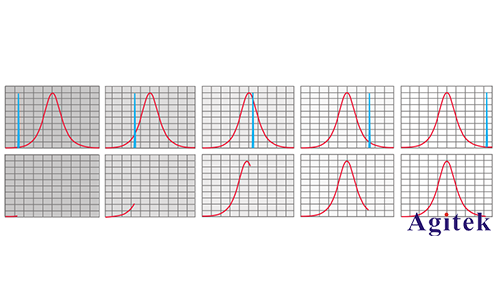

　　图1当混频分量扫过IF滤波器时，显示器上描绘出滤波器的特性曲线

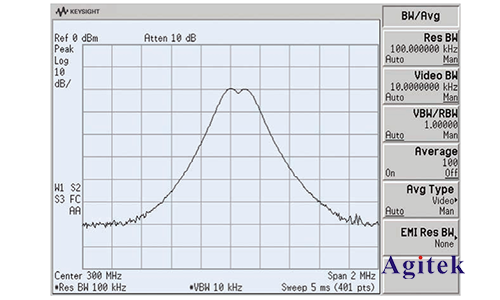

　　在图2所示中，分辨率（IF）滤波器设置为100kHz，两个信号间隔太近，他们所形成的迹线在顶部发生重叠。要想将两个信号分辨出来，就需要调一个足够窄的滤波器,将分辨率带宽（RBW）设置小于100kHz，分辨两个间隔很近的信号。
