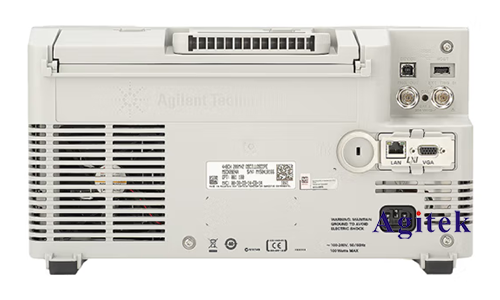

安捷伦示波器是一种高性能的测试仪器,广泛应用于电子、通信、计算机等领域。其中,眼图测试是一种常用的测试方法,可以帮助工程师分析数字信号在传输过程中的质量和稳定性。
眼图是一种用于分析数字信号的图形表示方法,可以反映出数字信号的质量、稳定性、时延、幅度等参数。眼图的形状通常为一个开口的梯形或菱形,其上下底分别表示数字信号的高电平和低电平,左右两侧则表示数字信号的上升时间和下降时间。
安捷伦示波器可以通过在垂直轴和水平轴上分别表示信号的幅度和时间,实时捕捉数字信号的波形,并将波形转换为眼图。眼图的形状可以反映出数字信号的质量和稳定性,当数字信号传输过程中出现信号失真、噪声、时延等问题时,眼图的形状会变得扭曲、闭合或变形。
示波器眼图测试方法通常包括以下几个步骤:
准备测试信号:使用信号发生器产生符合要求的数字信号,并将其输入示波器。
设置示波器:根据测试需要,设置示波器的触发、时间基准、垂直和水平扫描范围、通道数等参数。
捕捉眼图:启动示波器,并将其切换到眼图模式,进行信号捕捉。
分析眼图:通过分析眼图的形状、开口大小、时延、噪声等参数,判断数字信号的质量和稳定性,并针对问题进行调整和优化。
导出结果:将眼图保存为图片或数据文件,以备后续分析和处理。
需要注意的是,在进行眼图测试时,要选择合适的测试环境,避免外界干扰和噪声的影响。同时,还要根据实际测试情况,选择合适的触发模式和滤波器,以保证测试结果的准确性和可靠性。
总之,安捷伦示波器眼图测试方法是一种常用的数字信号分析方法,可以帮助工程师快速定位和解决数字信号传输过程中出现的问题,是电子、通信、计算机等领域工程师进行数字信号分析和调试的重要工具,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
