采样示波器的简介
采样示波器的全名是等效时间采样示波器,主要用于周期信号测量。与实时示波器不同,采样示波器在每次触发信号到来时只对数据进行一次采样。下次触发时,在触发信号后添加一个小延迟,直到采样到一个完整的周期波形。因此,采样示波器在采样时必须有触发事件。
实时示波器和采样示波器的优点是什么?
采样示波器的优点
1、宽带高
由于采样示波器通过多次重复采样重建信号,及时测量的信号频率非常高,信号也可以通过非常低的采样率逐步重建。同时,由于采样芯片前没有模拟放大电路,信号宽带不受限制,固体可以实现较高的测量宽带。
2、成本低
本产品不需要ADC芯片,即使随着时代的创新,同样带宽的采样示波器价格也远低于实时示波器。
3、精度高
由于采样示波器的ADC采样率可以很低,可以使用较高位数的ADC芯片,大多数数数字采样示波器使用的ADC芯片位数为14或更高,远高于8位货物的10位实时示波器的分辨率,因此采样示波器广泛应用于高速芯片测量和测量中,因为其噪声低,波形精度高。
4、可直接测量光信号
产品采用模块化结构,部分模块有直接的光口输入,并在内部建造光通信测量过程中使用标记滤波器。因此,采样示波器也广泛应用于光通信和光器件的测量领域。在这方面,实时示波器远低于采样示波器的使用。当然,这也是一个缺点。由于工作原因的限制,使用场合不如实时示波器,大致可分为以下几点:
需要同步触发信号:必须在被测信号同步的时轴或分频中统一触发。否则,就不能进行测量。
不使用捕获单个货物偶发信号:如果测量信号中有单词瞬态信号,则采样器难以捕获;或者当偶发信号频率很低时,需要长时间积累数据才能观察到。
不适用于板上的电路调试:使用同轴SMA接口或光口作为信号输入。一般来说,有一个探头。虽然实时示波器探头也可以通过一些外部电源和转换电路链接,但使用起来很麻烦。建议测量PCB板上的信号或实时示波器。
实时示波器的简介
事实上,我们使用的模拟示波器是实时示波器。模拟示波器一般采用阴极射线管CRT显示屏,模拟示波器内部产生周期信号,控制荧光电子枪的水平偏转。放大输入信号后,控制荧光电子枪的垂直方向偏转,从而在CRT屏幕上形成测量信号范围随时间变化的波形。为了确保电子屏幕上信号的稳定显示,还需要同步电子屏幕水平扫描周期和测量信号周期,因此模拟示波器通常有相应的触发电路。从模拟示波器的原理可以看出,当信号输入时,可以控制电子枪的垂直偏转,从而实时显示在示波器屏幕上,这是值得的实时示波器。

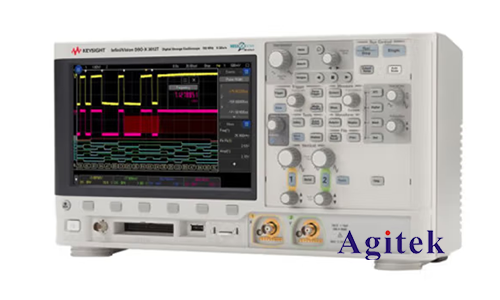

数字实时示波器通常是指数字存储示波器。您可以注意您的示波器上是否有DigitalStorageoscilloscope。数字存储示波器类似于模拟示波器电路,分为水平控制部分和垂直控制部分,显示处理部分比模拟示波器多。垂直控制部分包括信号预处理电路(放大或衰减)、大电路垂直预放,ADC、存储单元和数据处理部分;水平控制部分包括衰减和放大电路、触发比较电路、延迟电路和采样控制电路;显示处理部分主要将采样数据输出到显示器。
