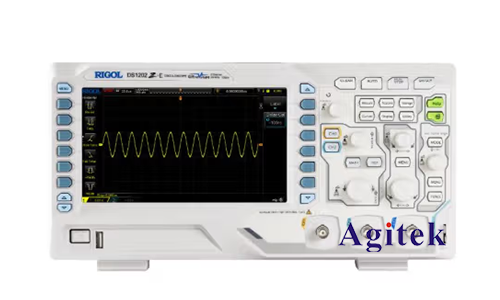

模拟示波器的作用

　　1、可测量直流信号和交流信号的电压范围

　　2、交流信号的频率可以通过测量交流信号的周期来转换。

　　3、波形可以显示交流信号。

　　4、信号测量可分别用两个通道进行。

　　5、两个信号的波形，即双跟踪测量功能，可以同时显示在屏幕上。该功能可以测量两个信号之间的相位差和波形之间的形状差。

　　模拟示波器如何看待频率

　　振幅(峰值，相当于振幅的两倍)和周期可以直接读取模拟示波器，频率是根据周期的倒数计算的。

　　示波器上有许多正方形格子，我们称每个格子的边长为一个大格子，每个大格子相当于五个小格子。

　　范围取决于Y轴的方向。您使用上下移动的旋钮将任何水平刻度线压在波形的底部，然后读取波形的顶部。Y轴上的距离相当于几个大格。

　　建议：

　　(1)尽量放大波形幅度，以占据屏幕Y方向的1/2-3/4为宜。

　　（2）波形应左右打开，使屏幕上显示的波形周期大约相当于1-2个周期的波形，不要显示太多周期（现在看看你的波形，相当于n个周期）

　　这样可以提高你的读数精度。

　　如何计算模拟示波器的频率？

　　在示波器屏幕上找到波形周期的相同点，然后从X轴刻度读取周期时间。大格是您设置的X轴扫描时间基础。例如，它设置为100ns/div(如果模拟示波器，看看面板旋钮指向多少s/div），所以两个箭头之间的间隔是4格多一点，然后看小格，估读大概是425ns(如果模拟示波器，估读不可能准确)，看示波器测量菜单上测量的是426ns，估读还是比较准确的。

　　然后用1除以一个周期的时间获得频率，1/425ns=2.35mHZ，与测量菜单测量的频率值一致，相当于信号源设置的频率。
