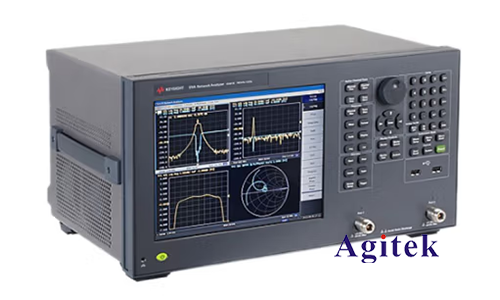

什么是矢量网络分析仪？

　　首先，让我们来看看矢量网络分析仪的基本内容。

　　矢量网络分析仪是一种电磁波能量测试仪。矢量网络分析仪的原理和功能直接取决于系统的动态范围指标。通过矢量网络分析仪的电子延迟功能，实现了相位波动参数的测试。

　　通常，直接观察插入的相位移并不是很有用，因为设备的电气长度相位移比频率呈负斜率（设备越长，斜率越大）。希望消除相位响应的线性部分，因为只偏离线性相位移会导致失真。使用网络分析仪的电子延迟功能可能会抵消被测设备的电气长度，导致与线性相位移的偏差，即相位波动（失真）。

　　矢量网络分析仪不仅可以测量单端口网络或两端口网络的参数范围，还可以测量相位。矢量网络分析仪可以用史密斯圆图显示测试数据。更方便工程应用和调试。矢量网络分析仪具有多种功能，被称为“仪器之王”。它是射频和微波领域的万用表。对用户的专业技术要求仍然很高；向量网络主要根据频率进行划分。频率越高，价格自然就越高。

　　矢量网络分析仪本身有一个信号发生器，可以扫描频带。如果是单端口测量，将激励信号添加到端口，然后测量反射信号的范围和相位。确定阻抗或反射。您还可以测量双端口测量的传输参数。由于分布参数的明显影响，网络分析仪在使用前必须进行校准。

　　矢量网络分析仪的误差是什么？

　　矢量网络分析仪在使用过程中不可避免地会产生一些误差。那么，在什么情况下会产生误差呢？矢量网络分析仪有哪些类型的误差？在这一部分，小编将介绍漂移误差、开关重复误差和系统误差三个误差。

　　(一)漂移误差

　　漂移误差是由测量校准后仪器或测量系统的性能变化引起的。矢量网络分析仪的漂移误差主要是由内部连接电缆的热膨胀特性和微波变频器的转换稳定性引起的。保持校准精度的时间长度取决于测量环境中测量系统的漂移率。通常，允许分析仪完全预热并提供稳定的环境温度可以最大限度地减少漂移误差。通过重新校准可以消除漂移误差。

　　(二)开关重复性误差

　　矢量网络分析仪采用机械RF开关切换源衰减器设置。操作机械射频开关后，接触点的关闭可能与上次关闭不同；在这种情况下，会导致开关的可重复性错误，影响测量精度。

　　在进行关键的高精度测量时，可以减少开关重复性误差的影响，避免设置开关衰减器。

　　(三)系统误差

　　对于任何测量仪器，其硬件都不完全理想，矢量网络分析仪也是如此。系统误差是由矢量网络分析仪实际硬件不完善引起的。通常认为这种类型的错误不会随着时间的推移而改变，而是可重复和可预测的。系统误差可以在测量校准过程中确定，误差可以在测量中使用。校正算法进行校正。

　　矢量网络分析仪有两个基本误差模型：8个误差模型和12个误差模型。8个项目的错误模型包括8个系统误差，并要求矢量网络分析仪同时使用4个接收器。12个项目的错误模型包括12个系统误差，并要求矢量网络分析仪同时使用3个接收器。12个误差模型被广泛使用，大多数矢量网络分析仪严格使用12个误差模型来表示误差。
