示波器一般有四种常见的采集模式:正常采集模式、峰值采集模式、平均采集模式和高分辨率采集模式。不同的采集模式适用于观察不同的信号或测量不同的目的。当然，如果采集模式选择不当，可能会得到完全错误的测试结果。

　　今日，我将向您介绍示波器的采集模式。

　　01标准采集模式

　　在这种模式下，示波器会以当前的采样率等间隔采样信号，标准采样模式最大限度地保证了信号的初始状态，是用户最常用的采样模式。

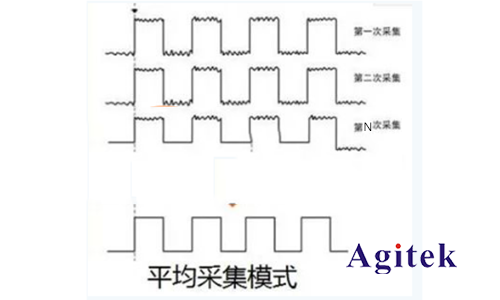

　　02平均采集模式

　　在这种模式下，示波器会平均多次采集结果，以降低噪音，提高垂直分辨率。在平均模式下，示波器具有**的除噪能力。但请注意，平均模式只适用于触发稳定的周期性信号。请注意，这种采集模式不适合测量单个信号。如果采用平均采集模式测量非周期性信号，会得到完全错误的结果。

　　此外，平均波形数量越高，显示的波形对波形变化的响应就越慢。你必须在波形对变化的响应速度和信号中显示的噪声降低程度之间妥协。

　　03高分辨率采集模式

　　与平均采集模式不同，高分辨率采集模式是在提高示波器垂直分辨率的同时，平均同一采集中的顺序采样点。

　　因此，这种模式也可以用于单次或非周期性信号，不会减缓波形捕获速度。然而，高分辨率模式以牺牲带宽为代价来提高测试精度。因此，在测试高频信号时，应仔细选择高分辨率模式，确认当前的采样率是否能满足测试带宽的要求。

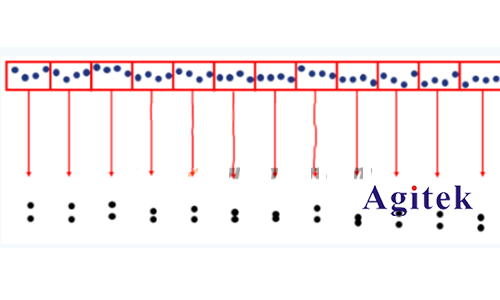

　　04峰值采集模式

　　正如其名称所示，峰值检测模式是指在同一采集中的顺序样本中只选择最大值和最小值，在示波器实时采样率不足时，常用于捕捉罕见事件和毛刺。

　　了解这些常见的收集模式非常重要。在这个视频的实际演示中，我们可以看到标准收集模式可以观察到信号中的噪声，信号在峰值收集模式下的噪声更加明显，而在平均收集模式和高分辨率收集模式下，随机噪声几乎看不到。根据被测信号的类型和测试目的，设置相应的收集模式可以帮助我们更好地观察波形，更快地发现和解决问题。
