因为对于电源工程师来说，一旦产品出现问题，他们必须掌握波形、时序和测试正确的值，以帮助工程师分析和处理它。用事实说话，看看波形说话。如何有效地使测试数据正确和可靠是非常重要的。

　　正确的数字可以帮助他们，扭曲的波形和值只能误导他们，让他们相反，让他们失去方向，做更多无用的工作。

　　我有时听说很多小公司使用的示波器太低端，传输速率低，采样率低。我认为我们可以抓住波形。我认为没有必要买一个好的示波器。我认为示波器的操作人员很简单，当然也不需要更标准化。

　　听到他们对示波器的操作人员在测试前不做准备，就拿起来使用。事实上，这样做是不正确的。可能是操作人员不正确导致测试结果失真，影响分析。即使是一些资深工程师也可能不必警惕一些细节。

　　为数不多的工程师缺乏对示波器的认识，如何有效更好地选择示波器还有待提高。以下是我看到的为数不多的工程师经常犯的问题，分享我所掌握的一些知识。

　　1.为数不多的工程师直接拿起控制室进行测试，根本不检查控制室是否必须赔偿，示波器是否必须验证。只有在一些大公司或经过培训的工程师才会在选择前做好准备。示波器必须在选择前进行自校准和控制室补偿调整。执行某种调整是使控制室与编码管匹配。

　　当第一次操作仪器和结果显示多个编码管的数据时，可以在斜面和水平方向校准数据，使时基、范围和位置镜像。例如，再次发生明显的温度变化（>5）°）必须时刻进行校准。

　　1.从管道编码连接器上断开任何控制室或电缆。确保仪器运行并预热一段时间。RFile在(文件)菜单中，选择Selfalignment(自校准)。

　　2.在Control(控制)选项卡上，点击Startalignment(开始校准)。

　　3.Ralignmentstate(整体校准状态)字段。Results(结果)选项卡中显示每个编码管道每个校准步骤的结果。

　　控制室补偿调整的操作人员步骤如下：

　　1.将示波器控制室连接到管道上，按前面板上的PRESET（预设）按钮（左面板设置区域）。将控制室的信号端和参考地点连接到示波器面板上的参考输出，然后按Autoset（自动设置）。只要选择控制室钩前端附件，请将信号针前端牢固连接到控制室，以确保正确连接。如波镇所示：

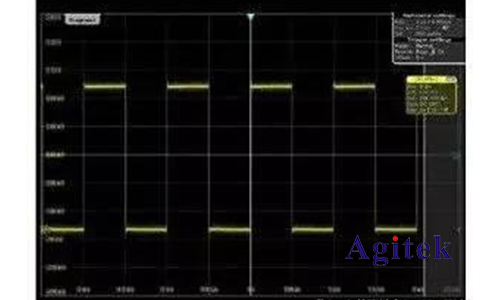

　　波镇一控制室补偿调整调整

　　2.检查结果显示波形的形状。可能发生的情况如图2所示。

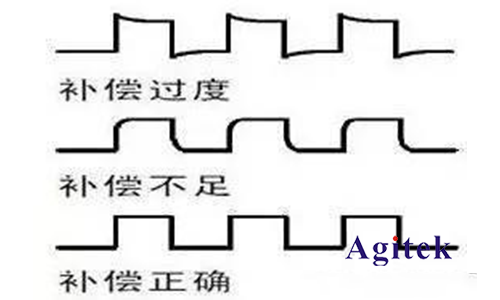

　　图2补偿过度、不足、正确

　　控制室必须调整过度和不足。以便更好地测试正确值。

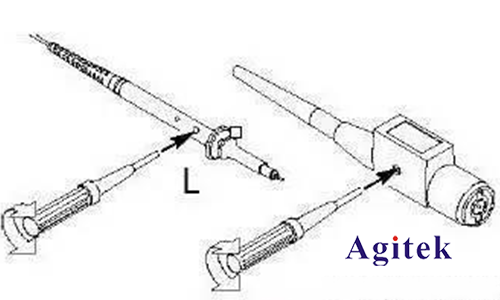

　　3.只要波形不正确，请调整控制室。如下图3所示，直至波形为上述补偿正确波形。

　　图3补偿控制室方法

　　以上两点看似简单，但往往被工程师忽略。为了使测量更准确，请保持警惕。这两个校准功能应该在任何示波器中都具备。
