开关电源在很大程度上依托于半导体开关器件的工作,如MOSFET和IGBT,开关电源利用自身非常快的开关速度,实现了非常高的转化效率,损耗极低,半导体开关器件就会对开关电源的性能有非常大的影响,所以半导体开关器件的开关损耗测试是极其重要的,本文即将介绍示波器如何测试开关器件的开关损耗测试
用到的设备有:是德示波器,差分探头,电流探头

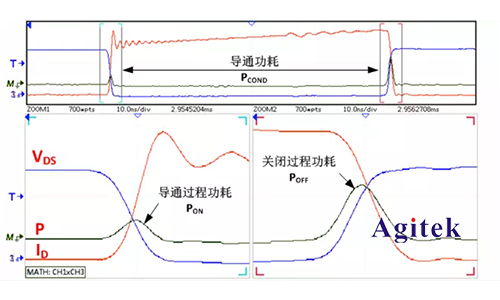

使用校准过的电压电流探头同时测量就会得到如上图的波形,在示波器上的math中,使用数学公式计算,得到功率P的波形如上图中P波形,可以参考下面的公式

Eon表示导通过程的损耗能量
Pon表示导通过程的平均损耗功率(有功功率
Vds、ld分别表示瞬时电压和电流
Ts表示开关周期
t0、t1表示导通过程的开始时间与结束时间
