探头一般可分为无源的和有源的,相信大家对无源探头都非常的熟悉。目前在购买是德科技的示波器,例如EXR示波器时,会在每个通道上标配N2873A无源探头,它具有直流至500MHz带宽和10:1衰减比。
今天我们就以N2873A这款无源探头为例,

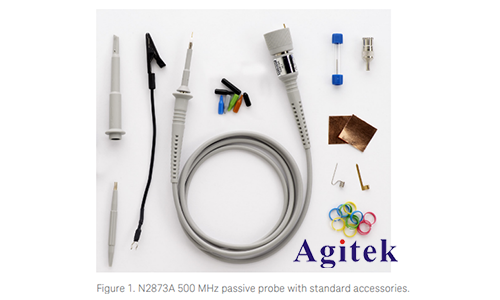

看一看它还附带了哪些丰富的附件。

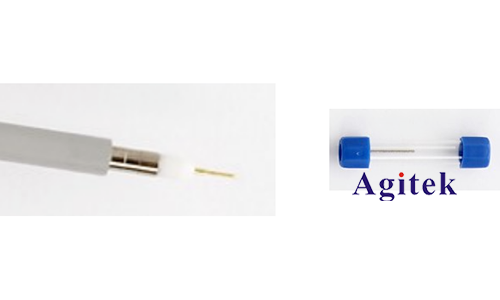

N2873A无源探头外形紧凑,探头直径仅为2.5mm,尖探针采用弹性加载,可以帮助工程师避免探头从被测件上滑落。另外,还配有4个备用探针(2个弹簧加载探针和2个刚性探针)。

绝缘的IC帽可将微小的探针保持在IC引线中间,避免探针与相邻的引线发生短路。
标准的平刃接地连接器和自粘式铜接地焊盘有助于减少接地电感,同时方便地接触地面。鳄鱼夹和弹簧针的接地方式是很常见的,更短的接地方式能够带来更好的测量精度。

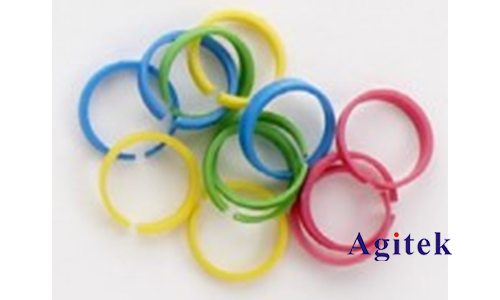

12个四种颜色的色环可安装在探头靠近示波器端和探针端。当我们使用多根探头时,方便辨识不同通道上所使用的探头。

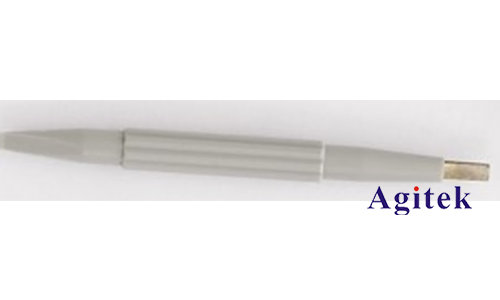

改锥用来调节N2873A探头的可变电容,大多数示波器都有可以用于校准或参考的方波输出,探测这个连接,检查波形是否为方形。根据需要调整可变电容,以消除所有下冲或过冲。

以上就是是德示波器附带了哪些丰富的探头和附件的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难
