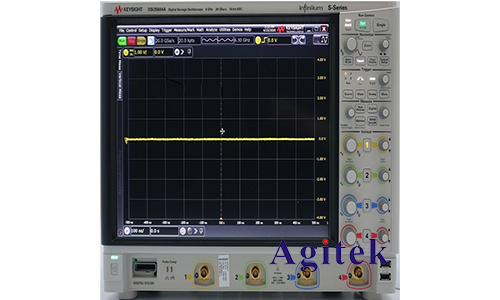

一、示波器型号：是德-DSOS054A。

　　二、故障原因:启动PLL2报错，示波器无法操作。。

　　三、故障检测：仪器供电正常，也可进入系统。此错误是收集板锁相电路故障。拆卸检测确认收集板部分锁相电路故障，更换坏件。

　　四、解决故障：采集板部分锁相电路更换，报错消失，基线正常，检测仪器。

　　因此，示波器的日常安全操作和维护是必不可少的。以下是安泰测试小编整理的一系列示波器操作注意事项。让我们一起学习

　　1、壳体必须接地

　　为了安全起见，示波器的外壳必须接地。通电前，检查电源线是否磨损、断裂、暴露，避免触电事故：检查电源电压是否与仪器工作电压一致。

　　2、注意使用环境

　　避免在阳光直射或明亮的环境中使用示波器。在强光下使用示波器时，使用遮光罩，注意不要长时间停留在光点上，以免损坏荧光屏。由于外部磁场的影响，测量的波形会受到重影和声波的干扰，甚至会使显示的波形失真，因此也应避免在强磁场中使用示波器（例如，周围放置大功率变压器会产生强磁场）。

　　3、测试前的估算

　　测试前，应首先估计被测信号的范围。如果不清楚，可以将示波器的V/DIV选择开关放在最大档，避免因电压过高而损坏示波器。

　　4、注意扩展档位和旋钮的位置：

　　大多数示波器都配备了扩展齿轮和旋钮，在定量测量时必须检查这些旋钮的状态，否则会导致读数错误。

　　5、直流输入方式：

　　使用示波器直流输入时，应先将示波器输入接地，确定示波器零基线，以便于测量被测信号的直流电压。

　　6、高压测量应注意安全：

　　使用示波器测试高压电路时，应特别注意安全。站在绝缘物上，单手操作，不接触设备和其他接地物体，更不用说接触高压试验点了。在测试前切断高压测试电路的电源。

　　7、垂直方式的选择：

　　同时观察两个波形时，垂直方法(VERTICAR MODE)按下中间的ALT按钮，即两个通道交替显示波形。安泰测试中心小边提醒，如果只观察波形，按下CH1或CH2，但不要选择ALT交替，以避免相互干扰。

　　8、范围控制：

　　通过调整电压衰减，荧光屏显示波形幅度(VOLTS/DIV)系数必须控制在8格以内。如果超过8格，则无法观察，不利于示波器的正常工作。

　　9、可作为高内阻电压表使用示波器：

　　由于被测电路中有一些高内阻电路，如果用普通万用表测量电压，由于万用表内阻低，测量结果不准确，也可能影响被测电路的正常运行；而示波器的输入阻抗远高于万用表，测量结果不仅更准确，而且不会影响被测电路的正常运行。

　　10、注意被测信号的范围：

　　测量的信号电压不得超过示波器规定的最大输入电压(峰值)，以免损坏示波器。

　　11、注意日常维护：

       以上就是是德示波器DSOS054A控制板组件损坏原因解析和示波器日常维护的相关介绍，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
