首先,在执行下面提到的操作方法之前,将信号连接到示波器上,并注意不要超过范围。此外,其使用方法非常基本。
1、两个按键
AUTO:为了产生适当观察的输入信号显示,自动设置功能,调整各种控制值。RUN/STOP动作/停止:触发后的信息/示波器已停止采集波形数据。
2、信号显示控制
水平控制按钮的操作:HORIZONTAL菜单,改变水平刻度和波形位置。屏幕水平方向的中心是波形的时间参考点,调整位置按钮,波形左右移动。
垂直控制按钮的操作:显示波形,调整垂直尺和位置,并设置输入参数,每个通道需要单独调整。波形可以通过调整位置按钮上下移动。
3、触发模式
示波器的“触发”是使示波器的扫描与观测信号同步,从而显示稳定的波形。有三种基本的触发模式:自动模式(AUTO)、正常模式/常规模式(NORM)、单次模式(SINGLE)。是德
Infinivision 3000TX系列示波器
数据采集是德数字示波器,A由一系列技术制造的高性能示波器,如/D转换和软件编程。数字示波器通常支持多级菜单,可以为用户提供多种选择和分析功能。还有一些示波器可以存储和处理波形。
1.体积小,重量轻,便于携带,液晶显示器
2.可长期存储波形,并可停止放大存储波形等多种操作和分析
3.特别适合测量单次和低频信号,测量低频信号时不模仿示波器的闪烁
4.除了模仿示波器所没有的预触发外,还有逻辑触发、脉冲宽度触发等
5.能够通过GPIB、RS232、USB接口与计算机、打印机和绘图仪连接,可以打印、存档和分析文件
6.具有较强的波形处理能力,可自动测量频率、上升时间、脉冲宽度等多个参数

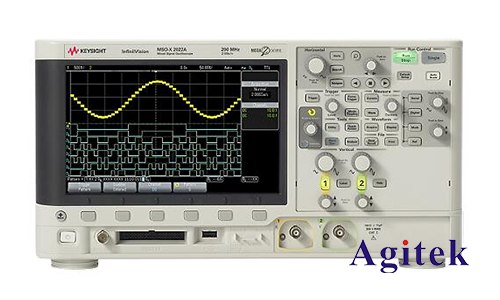

是德Infinivision 2000X系列示波器
7.失真率相对较大。由于数字示波器显示波形采样,采样点越少,失真点越大,通常有512个采样点,受最大采样速率限制,最快扫描速度和左近采样点越少,高速失真点越大。
8.测量复杂信号较差,由于数字示波器采样点有限,无亮度变化,使许多波形细节信息无法显示,虽然有些可能有两个或两个以上的亮度水平,但这只是一个相对的区别,加上示波器显示分辨率有限,使其仍不能再现模仿显示效果。
9.可能会出现错觉和混合波形。当采样时钟频率低于信号频率时,波形可能不是实际频率和振幅值。数字示波器的带宽与取样率密切相关。当取样率不高时,需要内插计算,容易出现混合波形。
以上就是是德示波器的基础方法的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
