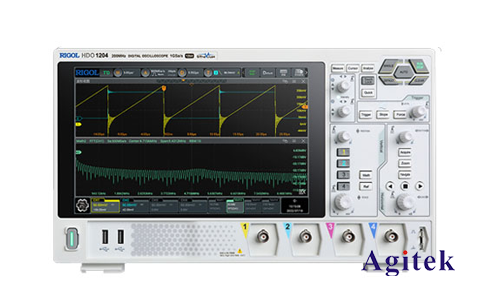

作为电子工程师，在测试电路中都会用到示波器，普源精电示波器作为国产示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的数字示波器。利用示波器，就能够观察测量不同信号随着时间或者信号的变化。安泰测试为大家介绍一下怎么调节使用普源示波器。

　　普源示波器怎么调节使用?

　　1、示波器通电预热;

　　2、、调节低频信号发生器面板上的有关旋钮，使输出信号为某个要求的频率和电压值(例如1000Hz，5mV)。

　　3、用示波器观察低频信号发生器的输出信号的频率、周期和幅值、并与低频信号发生器面板上表示出的输出信号的频率和电压值相比较看是否一致。

　　普源示波器测量方法

　　1、电压测量

　　在测量输入信号电压时，应将灵敏度选择开关“V/div”的“微调”旋钮顺时针方向旋至“校准”的位置。

　　这样就可以按照“V/div”的指示值直接计算出被测信号的电压值。由于被测信号一般含有交流分量和直流分量，所以在测试时应注意选择输入耦合开关。

　　①交流电压的测量

　　a.将Y轴输入耦合开关“DC-⊥-AC”置于“AC”处，若信号频率较低，则应置于“DC”处。

　　b.将被测信号波形移至示波器的示波管屏幕的中心位置，并按照坐标刻度的分度读取整个波形所占Y轴方向的刻度数。

　　c.如果使用探头测量，应将探头的衰减量计算在测量结果中。

　　例如：双踪示波器的Y轴灵敏度开关“V/div”位于“0.1V/div”的位置上，“微调”置于校准位置，如果被测量的信号波形所占Y轴的坐标幅度Y为4div，则此时的信号电压峰-峰值为0.4V

　　VP-P=V/div×Y(div)=O.1×4=0.4(V)

　　信号电压(有效值)为：

　　V=(0.4÷2)×0.707=0.1414(V)

　　如果采用探头测量，示波器面板上的开关位置不变，显示的波形幅度仍为4div，则考虑探头衰减10倍的因素，被测信号电压的有效值为：

　　V=(0.4÷2)×0.707×10=1.414(V)

　　②直流电压的测量

　　a.将触发方式开关置于“自动”或“高频”的自激工作状态，调节相关旋钮使示波器的屏幕上显示出水平时基线。

　　b.将Y轴输入耦合开关“DC-⊥-AC”置于“⊥”位置，并调整垂直移位旋钮使时基线位于示波器屏幕中部的零电平参考基准线位置，此时的时基线位置即为零电平参考基准线的位置。

　　c.将Y轴输入耦合开关置于“DC”位置，记下示波器屏幕上时基线与零电平参考基准线之间的距离H。

　　d.将“V/diV”的指示值与时基线和零电平参考基准线之间的距离H相乘，即可得到所测信号的直流电压值。

　　2、周期和频率的测量

　　首先按照交流电压的测量操作步骤在示波器的屏幕上稳定地显示出被测信号的波形，然后将示波器的水平扫描开关“t/div”的“微调”旋钮按顺时针的方向旋至“校准”位置。

　　从示波器显示屏幕上直接读出被测信号波形一个周期在水平方向所占的格数A，然后将其与“t/div”的指示值相乘便可得到被测信号的周期。

　　例如：双踪示波器的X轴灵敏度开关“t/div”位于“0.5ms/div”的位置上，“微调”置于校准位置，如果被测量的信号波形一个周期在水平方向所占的格数A为8div，则此时的该信号的周期为：

　　T=t/div×A=0.5×8=4(ms)

　　由于信号的频率是周期的倒数，所以该被测信号的频率为：

　　f=1/T=1/4=250(Hz)

　　如果能在示波器的屏幕上显示出多个被测信号的周期，则可读取在X轴方向lOdiv的范围内被测信号波形的周期数，再计算出信号频率的方法来进行测量。采用这种方法可以减小频率的测量误差，其计算公式如下：

　　f=N/(10×t/div)

　　3、相位的测量

　　采用双踪示波器可以测量两个同频率信号之间的相位关系，将示波器的Y轴触发源开关置于“YB”位置，然后利用内触发的形式启动示波器扫描，可以测得两个信号之间的相位差。

　　信号的一个周期在示波器的水平方向上占8div。由于一个信号周期为360゜，因此一个div应为45゜。通过读取两个信号在水平方向上的间隔数T(div)，并由以下的计算方法得到两个被测信号的相位差。

       以上就是普源示波器测量电压、周期、频率、相位的方法的相关介绍，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
