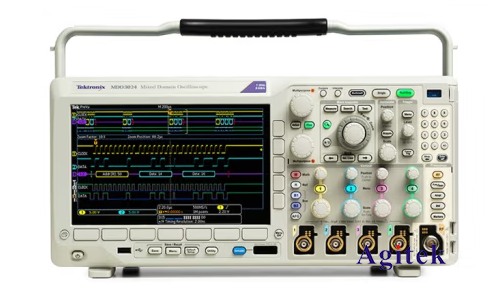

使用或查看泰克示波器的人会注意到泰克示波器主面板上有多个按钮。MSO5204B混合信号示波器的主面板上有十几个按钮,一些手持波器上至少有一个按钮,如手持示波器RTH主面板上有一个按钮,1000系列。

对于经验丰富的工程师来说,这些按钮的功能被铭记在心,但一些示波器新手不知道这些按钮在获得示波器应用程序时的作用。虽然不同品牌的示波器同品牌和型号的示波器在主面板上的每个按钮都有不同的功能。但它们的一般功能确实相似。今天,安泰测试将向您介绍这些按钮的功能。以泰克示波器为例:

泰克示波器代理
按钮类型可分为以下11种,不同类型的按钮效果也不同。
1.扫描速度按钮可以改变示波器扫描线从左到右移动的速度。
2.电压选择按钮可改变输入电压,使示波器屏幕Y轴扫描线偏转。
3.上下调整按钮。左右调整按钮,可以改变扫描线在屏幕上左右两个方向的位置。TBS1202B在数字示波器中,旋转按钮改变扫描线的方向。

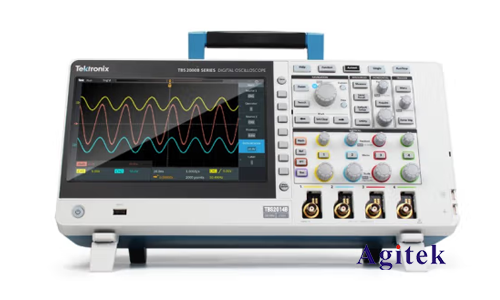

TBS1202B数字示波器
TBS1202B数字示波器
4.顺时针方向达到最大值的电压标准按钮状态为标准状态。其他位置为非标准状态。
5.扫描速度标准按钮状态为标准状态,顺时针方向达到最大值。其他位置为非标准状态。
6.作为同步按钮,它可以稳定示波器的波形。
7.CH2通道选择。CH2通道选择。
8.CH2信号同步选择键。
9.选择具有测量功能的开关进行测量和交流DC。DC。和接地GHD三种状态。当处于DC可以测量状态DC和交流信号。当处于交流状态时,当信号中DC当成分被电容器堵塞时,可以通过电容器测量交流成分。当接地时,示波器的测量接口与地面短路,外部信号不能进入示波器。
10.可以调节图像的亮度来调节亮度按钮。
11.对于聚焦调节按钮,该按钮的功能是使图像精细化。

以上就是tektronix示波器各按键功能图的相关介绍,如果您有更多疑问或需求可以关注安泰测试Agitek哦!非常荣幸为您排忧解难
