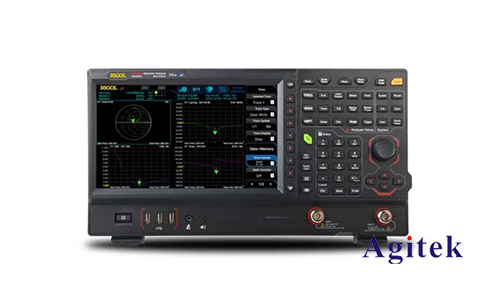

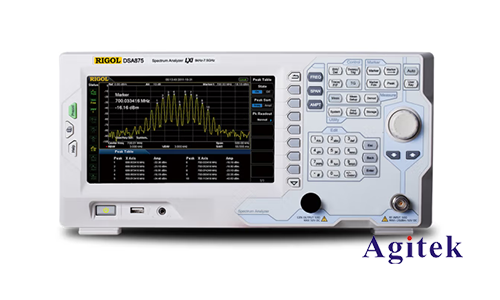

频谱分析仪是一种研究电信号光谱结构的仪器。它用于测量信号参数，如信号失真、系统调整、谱纯度、频率稳定性和交叉调整失真，它可用于测量放大器和滤波器等电路系统的某些参数。这是一种多用途电子测量仪器，也可称为频域示波器、跟踪示波器、分析示波器、谐波分析仪、频率特性分析仪或傅里叶分析仪，那么作为频谱分析仪的关键器件您有知道哪些呢？下面西安安泰测试小编为大家一起看看：

　　一、输入衰减器
　　输入衰减器是信号在频谱仪中的第一级处理，频谱分析仪输入衰减器功能包含以下方面：
　　1.保证频谱仪在宽频范围内保持良好匹配特性；
　　2.保护混频及其它中频处理电路。防止部件损坏和产生过大非线性失真。
　　一般频谱分析仪衰减器衰减范围为：0~65dB;可按照5dB步进变化。当改变输入衰减器设置时，信号电平会受到影响。如衰减值由10dB变为20dB，信号幅度人为被减小10dB，相应检波输出也会降低，为补偿该变化，频谱仪内部会利用放大器补偿衰减影响。所以当在改变衰减器设置时，输入信号在频谱仪上的显示并不发生变化。
　　仪表自动设置衰减器件的原则是保证：
　　输入信号电平－衰减器设置<=混频器工作电平

　　小贴士：频谱仪工作时，其中频放大器增益和衰减器设值连动工作，当改变输入衰减器设置时，输入信号显示电平并不会发生变化。

　　二、混频器
　　混频器完成信号的频谱搬移，将不同频率输入信号变换到相应频率。在混频过程中会存在镜相干扰问题。
　　频谱仪需采用相应方法来解决这个问题。频谱分析仪利用两种方法解决该问题。
　　1.在低频率段(比如<3GHz)，利用高混频和低通滤波器抑制干扰。
　　2．在高频率段(例如>3GHz)，利用带通跟踪滤波器抑制干扰。
　　三、中频滤波器
　　中频滤波器是频谱分析仪中关键部件，频谱分析仪主要依靠该滤波器来分辩不同频率信号，频谱仪许多关键指标（测量分辨率、测量灵敏度、测量速度、测量精度等）都和中频滤波器的带宽和形状有关。
　　中频滤波器通常由LC滤波器，晶体滤波器或数字滤波器的组合实现。
　　四、对数放大器
　　对数放大器以对数方式处理输入信号，允许有大的待测量和小的待测量同步易显示和分辨。实现这种压缩的一种方法是构建增益随信号幅度而变化的放大器。在低电平信号下，增益可能为10dB，而在较大的幅度下，增益下降到0。为了获得所需的对数范围，必须将若干这类放大器进行级联。对数放大器通常具有大约70dB到超过100dB的范围。除对数范围外，逼真度（对数压缩与对数曲线相符的接近程度）也是应考虑的重要因素，这个误差将直接反映测量的幅度误差。
　　五、检波器
　　检波器将输入信号功率转换为输出视频电压，该电压值对应输入信号功率。
　　针对不同特性输入信号（正弦信号、噪音信号、随机调制信号等），需采用不同检波方式才能准确测出该信号功率。
　　现代频谱仪一般采用数字技术，支持所有检波方式以确保准确测量各种被测信号的功率参数。
　　六、视频滤波器

　　视频滤波器对检波器输出视频信号进行低通滤波处理，减小视频带宽可对频谱显示中的噪声抖动进行平滑，从而减小显示噪声的抖动范围。这样有利频谱仪发现淹没在噪声中的小功率CW信号，还可提高测量的可重复性。
