对于射频信号源，相信工程师不会觉得陌生，这是一种常用的测试测量仪器，而大多数情况下是以输入正弦波为主的。但射频信号源输出方式有很多种，如方波、锯齿波、三角波、直流等。那么，射频信号源怎么输出调制信号呢？

　　调制信号分为模拟调制和数字调制，而射频源的模拟调制有调幅，调频，调相和脉冲调制等。其他调制已经讲过了，今天重点跟大家分享一下脉冲调制。

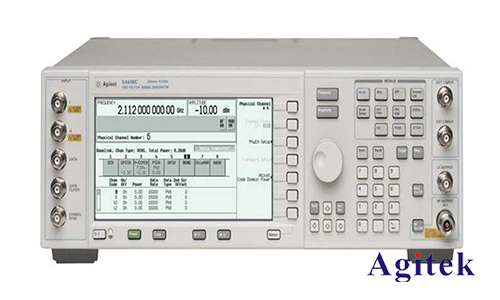

　　这是是德科技的射频信号源E4438C，频率到6GHz，仪器上有个“pulse”，可以直接设置脉冲调制，首先设置RF输出频率

　　1.按下Preset

　　2.按下Frequency，设置输出频率500MHz

　　3.按下Amplitude，设置RF输出幅度为0 dBm

　　然后设置脉冲周期和宽度

　　1.按下Pulse脉冲，按Pulse Period，设置脉冲周期为100us

　　2.按下Pulse脉冲，按Pulse Width，设置脉冲宽度为24us

　　最后打开调制开关，Mod on.

　　打开输出RF on.

　　然后用示波器观察一下脉冲调制的波形。可以测试一下脉冲的周期和脉宽和设置是一样的。

　　如果需要输出脉冲调制信号的话，用这个方法直接输出，非常的方便。
