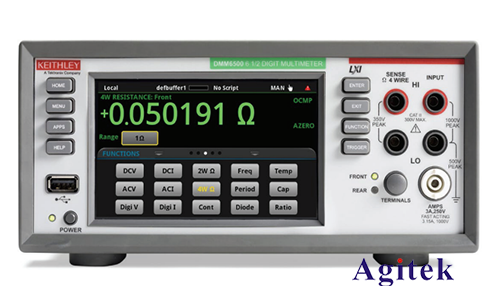

Keithley吉时利dmm6500数字万用表使用说明书
主要特点
●15种测量功能,包括电容、温度和模数转换
●扩展测量范围,包括10pA~10A及1mW~100MW
●5英寸(12.7cm)多触点容性大触摸屏及图形显示器
●大容量内存,存储最多700万个读数
●多种语言模式:SCPI,TSP®脚本,Keithley2000SCPI仿真,Keysight34401ASCPI仿真
●两年期指标,延长校准周期
●标配USB-TMC和LXI/以太网通信接口
●选配的用户自行安装的通信接口包括:GPIB、TSP-Link®和RS-232
●1MS/sA/D位数16bit捕获电压或电流瞬态事件
●USB主控端口,存储读数、仪器配置和屏幕图
●三年保修

DMM6500是一种现代化台式/系统DMM,提供了更多的测量功能、同类优秀的测量能力,而且价格就不会超出您的预算。DMM6500明显的特点是5英寸(12.7cm)容性大触摸屏显示器,可以使用手势体感,简便地观察、互动及浏览测量数据。除显示技术外,DMM6500杰出的模拟测量性能提供了杰出的准确度,一年期基本DCV准确度为25PPM,两年期基本DCV准确度为30PPM,可望延长您的校准周期。DMM6500配有您在台式万用表中预期的所有测量功能,因此不需要购买额外的测量功能。它有15种测量功能,包括电容、温度(RTD、热电阻器和热电偶)、使用可变电流源的二极管测试及高达1MS/s的模数转换,这些现在都是标配。A/D转换器,可以用来执行电压或电流测量,特别适合捕获瞬态异常信号,或帮助绘制功率事件曲线,比如当今电池供电的器件的工作状态。电流和电压可以使用可编程1MS/s16位模数转换器进行模数转换,可以直接采集波形,而不用使用单独的仪器。
多通道/扫描应用
在表征或绘制设计特点曲线时,通常需要进行一系列测量。在这些应用中,最好能实现自动多通道测量。DMM6500配有一张扫描仪卡,支持最多10通道开关,您可以进行自动多通道测量。用户插入2000-SCAN卡后,可以实现10通道2极测量或5通道4极测量。在开关拓扑支持的情况下,可以逐通道对函数编程。
温度测量应用
温度是世界上测量最多的信号类型之一,DMM6500拥有许多选项,可以帮助您进行这一测量。除RTD、热电阻器和热电偶功能外,您可以为DMM配备一张内置CJC的9通道扫描仪卡,自动执行热电偶温度扫描。在要求热温度曲线时,特别适合使用这种功能。
捕获和分析电压或电流瞬态事件
在当今电子设计中,功率分析正变得越来越重要。设计人员现在必须考虑更好的元器件和复杂的系统设计,一般要求多种功率状态。DMM6500拥有所需的工具,可以帮助您设计和调试这些复杂的系统。8种不同的电流范围支持10A直到10pA的测量,为您测量功率状态提供所需的动态范围。此外,内置1MS/s模数转换功能可以帮助您捕获瞬态事件,让您查看和分析发生的瞬态信号。
以上就是Keithley吉时利dmm6500数字万用表使用说明书,如您使用中还有其他问题,欢迎登录西安安泰测试www.agitek.cn
