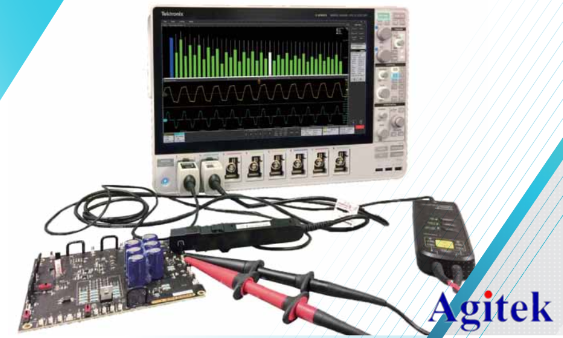

泰克示波器一直备受广大电子工程师的青睐,能够帮助他们更快诊断和测试明天的设计。泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器,帮助客户完成不同的测试项目。今天安泰测试就给大家分享一下泰克示波器应用于电源纹波测试的方案。

测试要求及意义:
纹波是由于直流稳定电源的电压或电流波动而造成的一种现象,它表现为频率高于工频的类似正弦波的谐波,以及宽度很窄的脉冲波。对于现代的复杂电子系统,除了需要AC-DC的电源外,更多的甚至多级电源轨的系统来说,DC-DC的纹波噪声也越来越重要,由于纹波以及噪声的存在,会导致很多危害,影响电路的正常工作,所以,一定要准确测量电源的纹波噪声数值纹波噪声的基本测量工具是采用示波器+探头的方式,但对示波器和探头是有一些指标上的要求的。纹波噪声一般用有效值或峰值来表示。

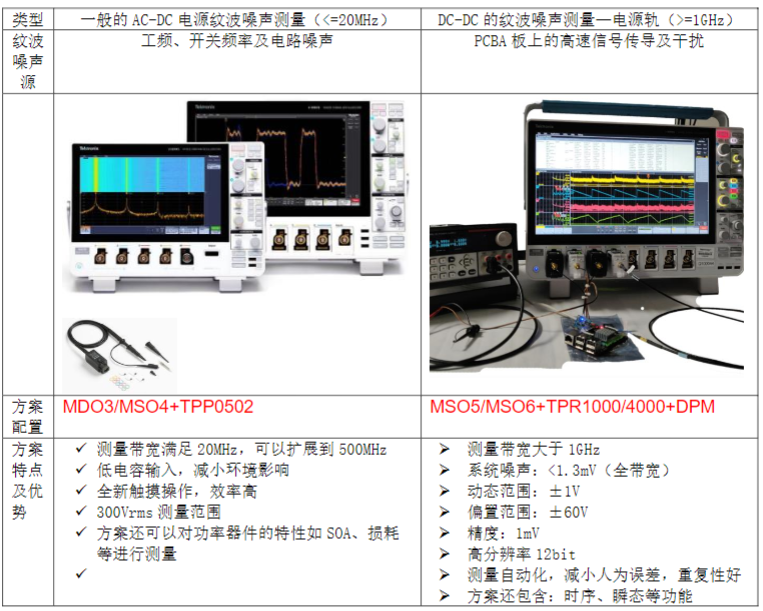

测试平台及配置:

安泰测试作为泰克多年合作伙伴,为客户提供泰克示波器选型、销售、培训、维修和租赁等一站式服务,西安本地客户可提供免费样机演示服务,欢迎有需求的电子工程师咨询安泰测试网www.agitek.cn。
