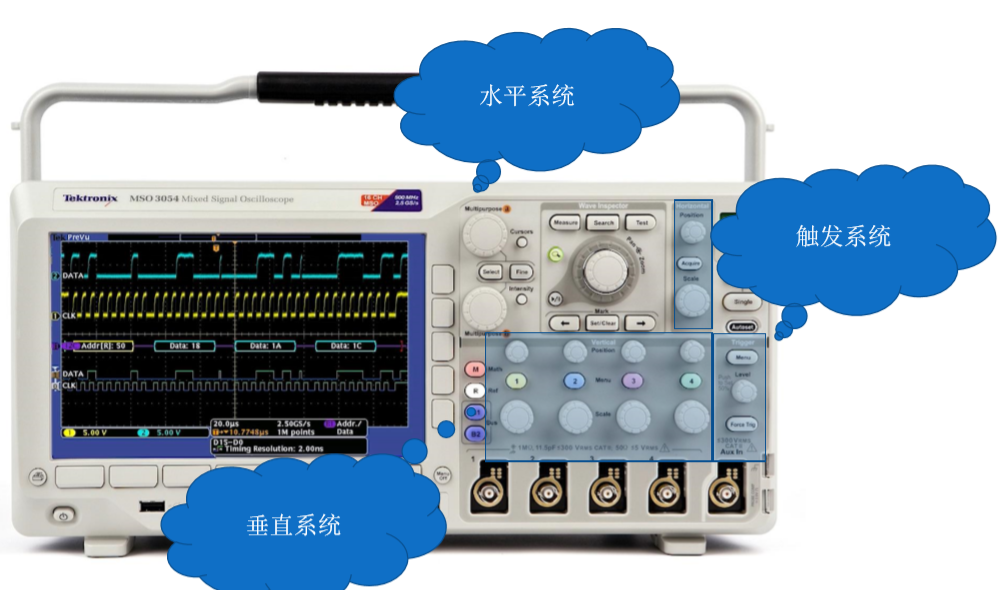

通常情况下，我们对一个人的第一印象可能是从外形来判断，那么示波器也是一样，作为一名初学者，我们在了解示波器时首先要了解它的外观，那么今天安泰测试小编就给大家介绍一下泰克示波器的面板，以泰克MDO3104为例，希望大家能对示波器有个初印象。

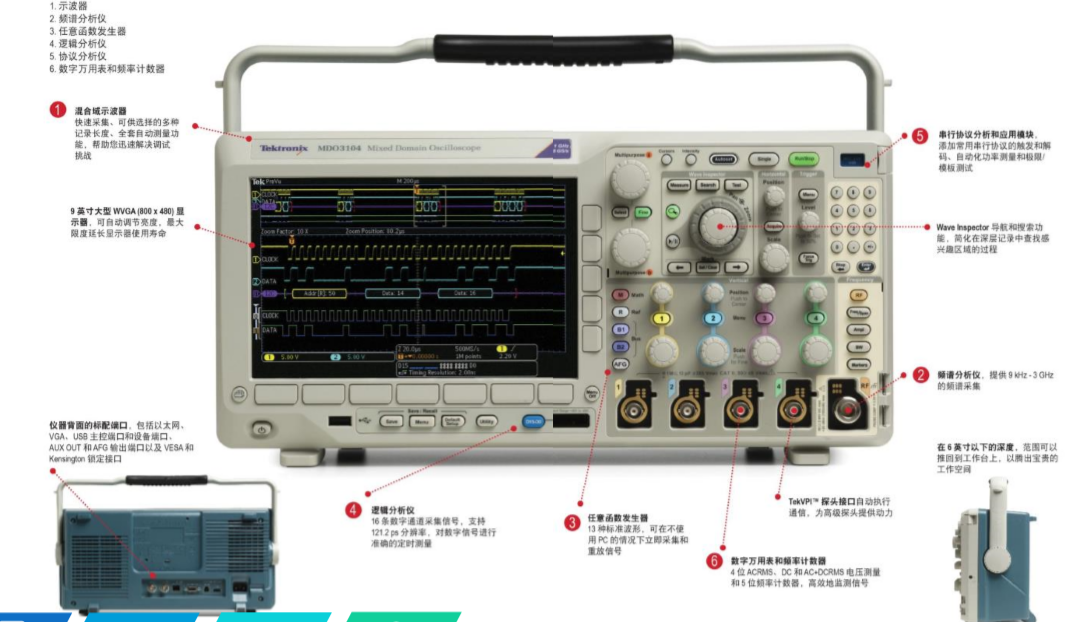

      首先，简单介绍一下泰克示波器MDO3104的主要参数：模拟带宽1 GHz，采样率高达5 GS/s。MDO3000 混合域示波器不只是示波器,拥有多达六种仪器，包括频谱分析仪、函数发生器、逻辑分析仪、协议分析仪、数字万用表和频率计数器等选件，让您通过一台示波器就能捕获模拟信号、数字信号和 RF 信号，如下图：

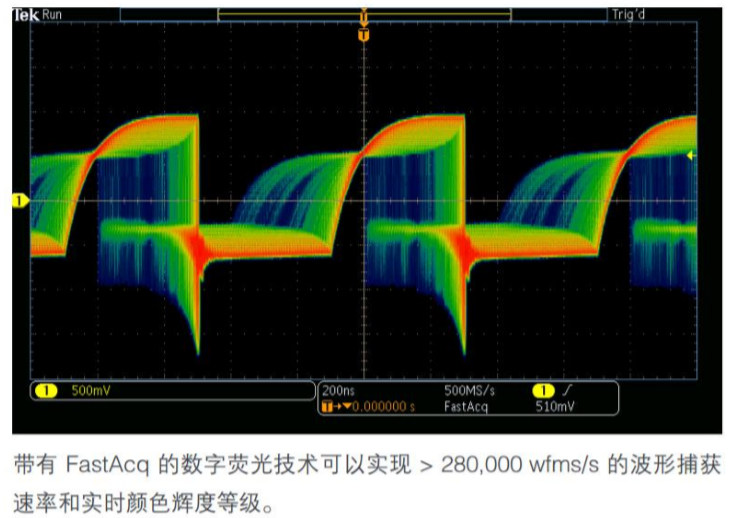

      1、数字荧光技术及 FastAcq  高速波形捕获

      为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶 发瞬态事件相对于正常信号特点发生的频次。 色温调色板使用颜色等级指明发生频率： 暖 色如红色/黄色 表示经常发生的事件，冷色如蓝色/绿色表示 很少发生的事件。

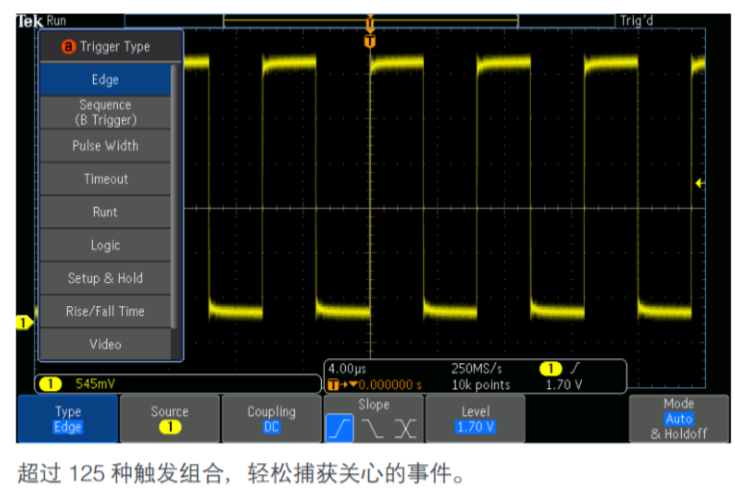

      2、触发发现设备问题只是第一步， 然后， 您必须捕获关心的事件， 以确定根本原因。

      超过 125 种触发组合， 提供了一套完整的触 发功能， 包括欠幅 脉冲触发、逻辑触发、脉宽/毛刺触发、建立 时间/保持时间违 规触发、串行数据包触发和并行数据触发， 帮助您迅速找到关 心的事件。

      3、串行协议触发和分析

      在串行总线上， 单个信号中通常包括地址信息、 控制信息、数据信息和时钟信息， 这可导致很 难发现关注的事件。 自动触发、解码和搜索总 线事件和条件， 为您提供用于诊断串行总线的 强大工具集。

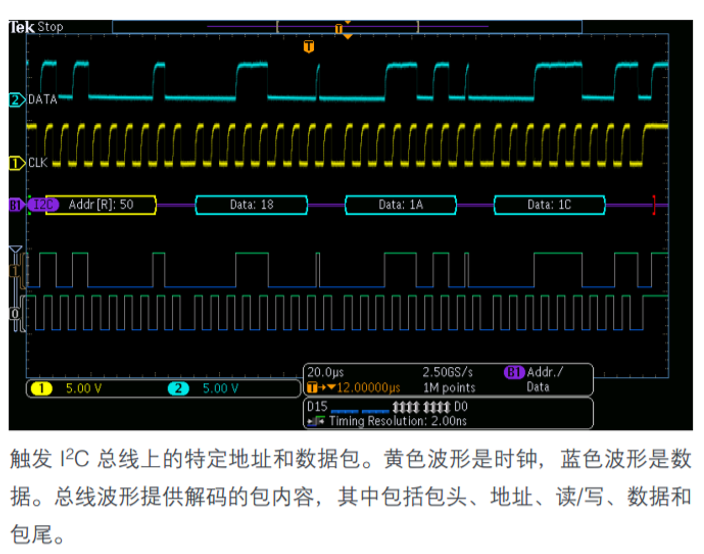

      串行协议触发和分析

      在常见串行接口（ 如 I2C、SPI、RS232/422/485/UART、 USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、 ARINC-429 和 I2S/LJ/RJ/TDM）上进行 包内容（ 如包头、特 定地址、特定数据内容、唯一标识符等） 触发。

      4、WaveInspector® 波形导航和自动搜索

      通过长的记录长度，单次采集就可以包含上万个屏幕的波形数据。 作为业界较好的导航和搜索工具，WaveInspector® 可以在数秒内找到关心的事件

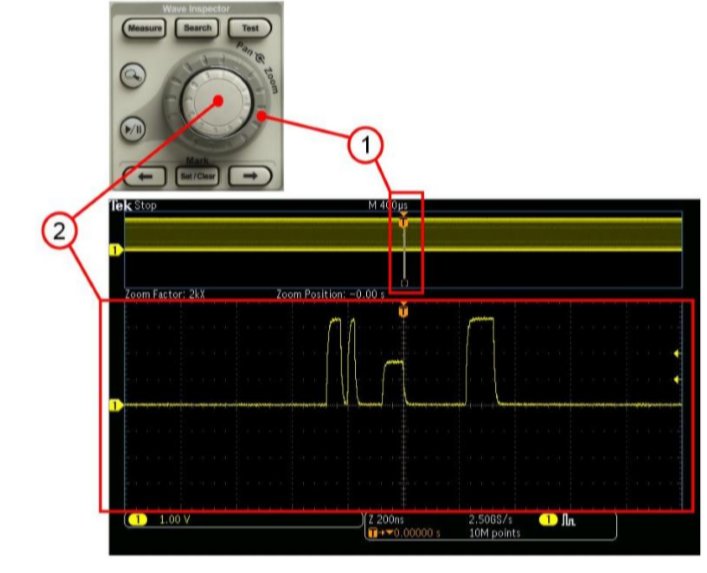

      Wave Inspector® 波形导航和自动搜索

      Wave Inspector 控件在查看、 导航和分析波形数据方 面提供了前所未有的效率。 通过旋动外环的卷动控件

    （1）可以迅速浏览长记录。 从头到尾仅需几秒钟， 即可找到详细信息。 找到关心的部分， 还要查看更多细节？ 只需旋转内环的缩放控件

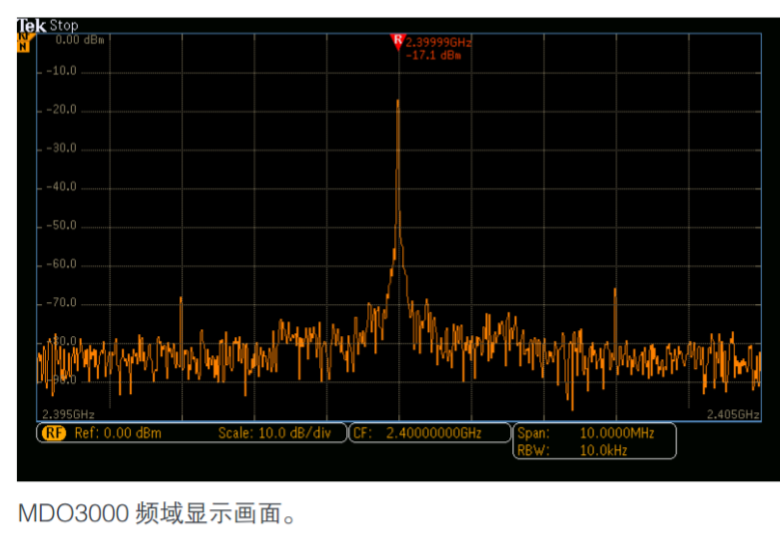

      5、频谱分析仪 ，快速准确的频谱分析

      在单独使用频谱分析仪输入时，MDO3000 系列显示屏变成全屏的频域视图。主要频谱参数，如中心频率、频宽、参考电平和分辨率带宽，都可以使用前面板专用菜单和小键盘迅速简便地进行调节。

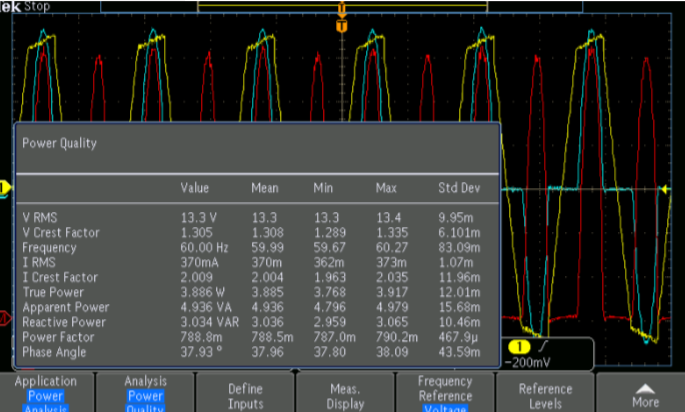

      6、功率测量和分析

      随着对能源效率的要求越来越高，设计师和测试仪器都面临着新的挑战，待机功率限制、更高的开关速度和信号范围和更低的漏电流的半导体器件，正在将测试条件推向新的高度。MDO3000可提供电源测试解决方案来应对这些不断变化的需求。

    如果大家想了解详细的泰克示波器面板介绍或者使用说明，欢迎咨询安泰测试www.agitek.cn。
