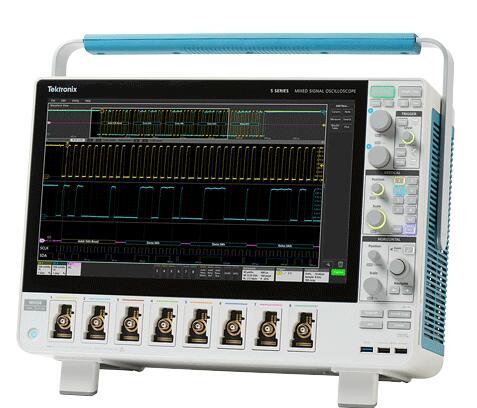

示波器是一种用途十分广泛的电子测量仪器，也是设备维修中必不可少的一种仪器。有了它技术人员就能快速、准确的找到故障所在，所以正确、熟练使用示波器是维修人员的的必修课程。而泰克示波器，全球每 10 位工程师中就有 8 位信赖并使用泰克示波器，泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器，在仪器仪表行业，提到泰克示波器，几乎人人都知道。

不过，虽然示波器的型号、品种繁多，但其基本组成和功能却大同小异，安泰测试就给大家介绍一下通用示波器的使用方法，帮助初学者快速了解示波器。
一、面板介绍
1.亮度和聚焦旋钮
亮度调节旋钮用于调节光迹的亮度（有些示波器称为“辉度”），使用时应使亮度适当，若过亮，容易损坏示波管。 聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
2.信号输入通道
常用示波器多为双踪示波器，有两个输入通道，分别为通道1（ch1）和通道2（ch2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。
3.通道选择键（垂直方式选择）
常用示波器有五个通道选择键：
（1）ch1：通道1单独显示；
（2）ch2：通道2单独显示；
（3）alt：两通道交替显示；
（4）chop：两通道断续显示，用于扫描速度较慢时双踪显示；
（5）add：两通道的信号叠加。维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮
调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5v/div，表示垂直方向每格幅度为0.5v）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。
5.垂直移动调节旋钮
用于调节被测信号光迹在屏幕垂直方向的位置。
6.水平扫描调节旋钮
调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
7.水平位置调节旋钮
用于调节被测信号光迹在屏幕水平方向的位置。
8.触发方式选择
示波器通常有四种触发方式：
（1）常态（norm）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；
（2）自动（auto）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；
（3）电视场（tv）：用于显示电视场信号；
（4）峰值自动（p-p auto）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。该方式只有部分示波器（例如caltek卡尔泰克ca8000系列示波器）中采用。
9.触发源选择
示波器触发源有内触发源和外触发源两种。如果选择外触发源，那么触发信号应从外触发源输入端输入，家电维修中很少采用这种方式。如果选择内触发源，一般选择通道1（ch1）或通道2（ch2），应根据输入信号通道选择，如果输入信号通道选择为通道1，则内触发源也应选择通道1。
二、测量方法
幅度和频率的测量方法（以测试示波器的校准信号为例）
（1）将示波器探头插入通道1插孔，并将探头上的衰减置于“1”档；
（2）将通道选择置于ch1，耦合方式置于dc档；
（3）将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹；
（4）调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置；
（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；
（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；
（7）一般校准信号的频率为1khz，幅度为0.5v，用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止。
