应某企业要求，安泰测试帮客户测试射频信号源输出信号的谐波。评估射频源输出信号的纯净度

频率：1GHz

幅度：0dBm

测试仪器：海得逻捷PXE-200频谱分析仪（带自动谐波测试功能）

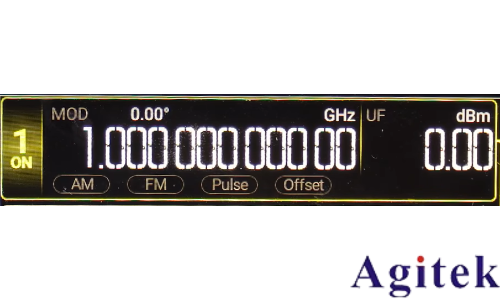

1、视频源输出客户需求信号

2、使用SMA（公）-N（公）射频线缆连接信号源和频谱分析仪

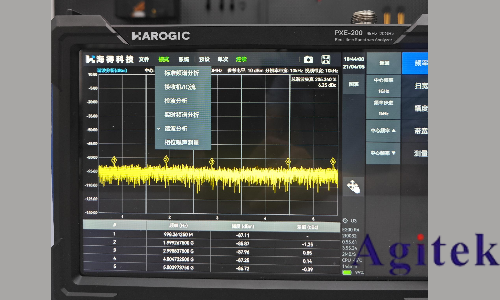

3、点击仪器模式，进入谐波分析功能

4、设置中心频率为信号频率（1GHz）

5、设置扫宽为10MHz，幅度为10dbm，RBW为62.5kHz

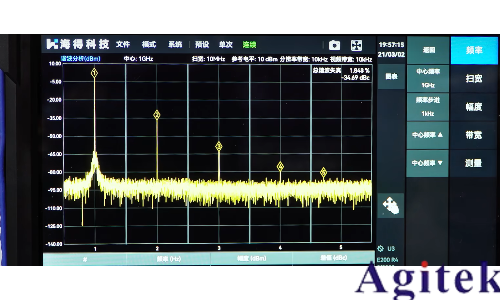

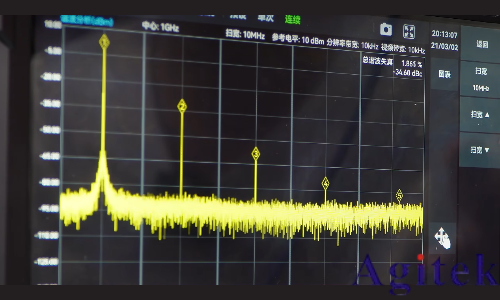

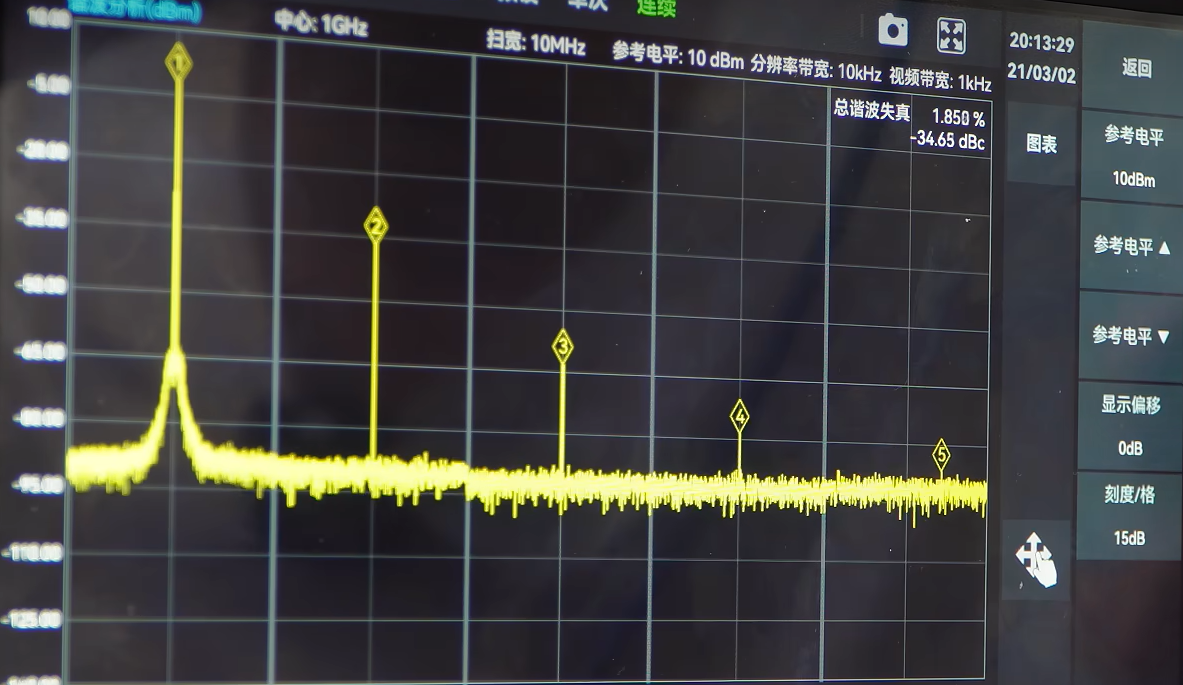

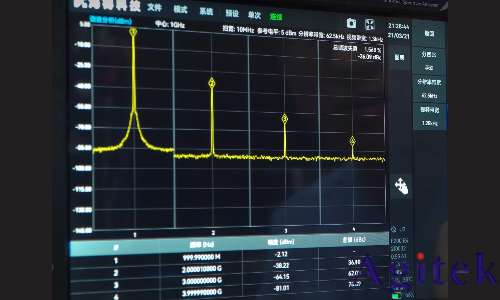

6、测试参数展示，左上角显示基波频率、右上角显示总谐波失真度、下方列表显示二次、三次、四次谐波的幅度和差值。

方案优点：

相对于标准扫描模式，谐波测量模式在呈现测量结果时更为直观，尤其是当基波频率超过100MHz并且观察的谐波次数较高时，谐波测量模式可以非常清晰的展现基波与谐波临近频谱的情况，而基波与谐波、谐波与谐波之间用户不关心的频率都会被隐藏。
