针对换能器测试需求，经系统性方案论证，我们将采用 TH2851 阻抗分析仪搭配 TH26047A 四端对测试夹具构建检测系统。

该方案可实现换能器基础电参数（电阻、电感、电容）的精准测量，并进一步完成谐振频率 Fs、反谐振频率 Fp、动态电阻、品质因素 Q 值、自由电容、半功率点及动态电感等核心参数的深度分析。同时可生成 Z-Deg 阻抗相位曲线与导纳圆特性图像，为换能器电声性能评估提供完整的可视化数据支撑。

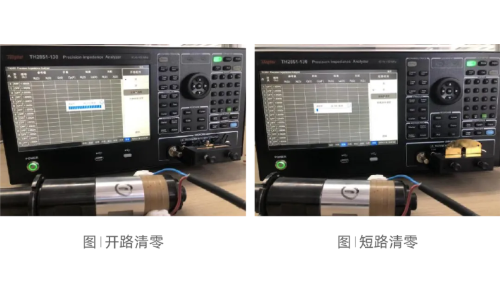

仪器校准

测试前对仪器进行开短路校正，消除系统误差，保障测量数据准确可靠。

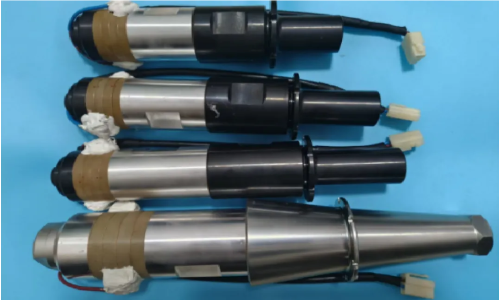

样品预处理

规范引出换能器接线端子，并将铜线端子致密连接到测试夹具，确保信号传输稳定。

设备配置

根据换能器特性选择需要扫描的测试频段、扫描点数、测试电平与扫描速度，并开启晶体振荡器分析功能，为后续性能评估提供可靠数据支撑。

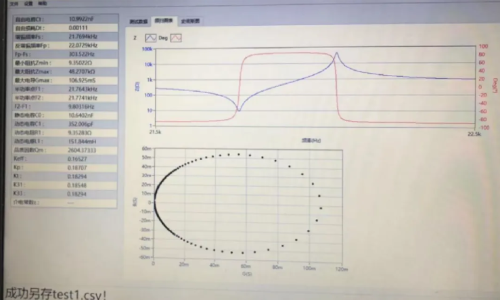

数据处理

借助配套专业软件观察导纳圆，快速处理数据、生成图表，提升分析效率。

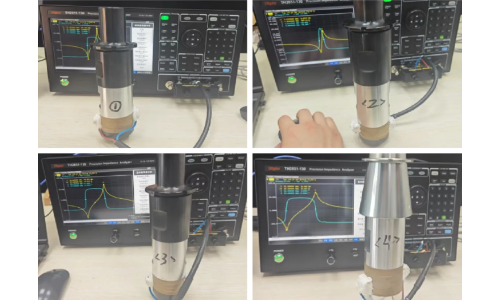

依据相同的测试流程，我们便能逐一完成全部换能器的测试工作。
