在材料的介电常数测试中低频测试，网络分析仪的测试方法很难达到更低的频率，一般网络分析仪测试介电常数的方式最低只能测到100MHz，如果我们想知道低频的介电常数就没有办法，而且网络分析仪测试时成本非常高，夹具尤其贵。

　　今天给大家介绍另一种仪器测试介电常数的仪器，就是阻抗分析仪，阻抗分析仪最低频可以测到20Hz甚至更低，本套方案需要使用同惠阻抗分析仪TH2851以及TH26077夹具进行测试。

　　阻抗分析仪测试介电常数方法为平行板测试法

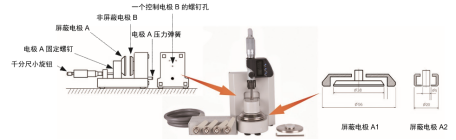

　　使用此方法可以直接在夹具上读出材料厚度，此夹具可以测试的参数有电容（C）、耗损因数（D）、介电常数（εr',εr''）

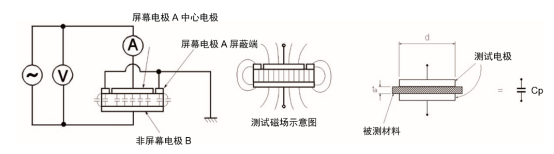

　　测试原理如下：

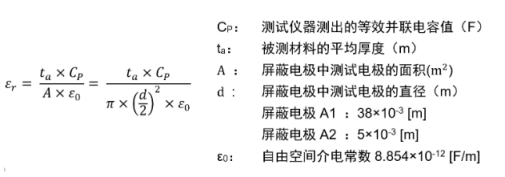

　　介电常数公式

　　介电常数分析软件

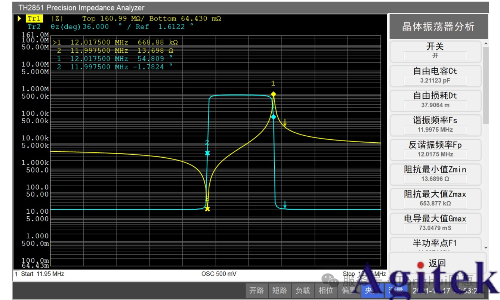

　　该软件为选件，开通后在TH2851界面直接选择对应的参数即可，分别可以单测、列表扫描、曲线扫描，下图为曲线扫描界面。
