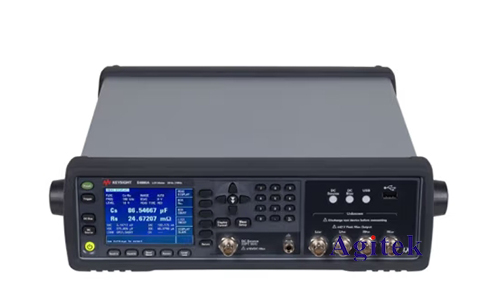

E4980AL精密型LCR表

是德E4980AL 精密型 LCR 表，20 Hz 至 300 kHz/500 kHz/1 MHz，在高低阻抗下进行测量，均可实现卓越的测量可重复性和 0.05% 的基本测量精度

一、E4980AL精密型LCR表描述：
E4980AL 精密型 LCR 表为基础型 LCR 表树立了行业标杆，实现了测量精度、速度与通用性的理想结合，适用于各种元件测量。包括多种频率升级选件，确保良好的投资回报率和资产利用率。
无论是在低阻抗范围还是在高阻抗范围，E4980AL 均能提供超快的测量速度和出色的测量性能，是常规元件和材料研发及制造应用的必备测试工具。LAN、USB 和 GPIB PC 连通性能够提高设计和测试效率。在材料测量方面，E4980AL 与 N1500A-005/006 材料测量套件相结合，能够非常容易地完成从设置夹具到生成报告的整个测量过程。
E4980AL 支持多种附件，适用范围非常广泛。这些附件可使测量变得简单而可靠。查看广泛的附件选择
对于高达 2 MHz 的频率范围，请参见 E4980A 精密型 LCR 表 20 Hz 至 2 MHz。

二、E4980AL精密型LCR表主要特性与技术指标：

	E4980AL 精密 LCR 表

频率	20 Hz 至 1MHz

测试信号电平	0 至 2 Vrms/0 至 20 mArms 0 至 2 Vrms/0 至 100 mArms*

自动电平控制 (ALC)	支持

直流偏置功能	内置 1.5V、2V ±40V*

直流电源	±10V*

可编程列表扫描	201点

远程控制	GPIB、LAN、USB

网络浏览器控制	支持

控制命令	4284A兼容

基本精度	0.1% (短时间) 0.05% (中等时间/长时间)

参数	Cp-D/Q/G/Rp、Cs-D/Q/Rs、Lp-D/Q/G/Rp、Ls-D/Q/Rs、 R-X、Z-Ød/Ør、G-B、Y-Ø/Ør Lp-Rdc、Ls-Rdc、Vdc-Idc*

测量时间模式 (短时间/中等时间)	标准型 330 ms/380 ms, 20 Hz 20 ms/110 ms, 1 kHz 7.7 ms/92 ms, 10 kHz 5.7 ms/89 ms, 100 kHz 5.6 ms/88 ms, 1 MHz 5.6 ms/88 ms, 2 MHz 入门级型号 (E4980A-005) 1040 ms/1150 ms, 20 Hz 240 ms/380 ms, 100 Hz 37 ms/200 ms, 1 kHz 25 ms/180 ms, 10 kHz 23 ms/180 ms, 100 kHz 23 ms/180 ms, 1 MHz 23 ms/180 ms, 2 MHz

存储器件	内部/USB 存储器

电缆长度	0、1、2、4 米

电仪表体积 (毫米)	370 (宽) x 105 (高) x 390 (深) 毫米

重量	5.3 kg
