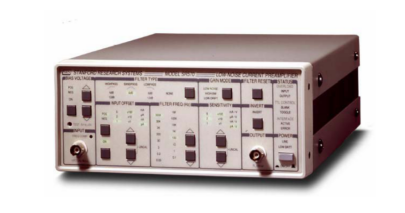

SR570低噪声电流前置放大器

斯坦福SR570低噪声电流前置放大器5 fA/Hz 输入噪声；1 MHz 最大带宽；1 pA/V 最大增益；可调偏置电压；RS-232接口

　　斯坦福SR570是一款低噪声电流前置放大器，能够提供高达1 pA/V的电流增益。高增益和带宽、低噪声和许多方便的功能使SR570成为各种光子、低温和其他测量的理想选择。SR570具有从1 pA/V到1 mA/V的灵敏度设置，可以按1-2-5的顺序进行选择。还提供了游标增益调整，可让您选择介于两者之间的任何灵敏度。增益可以分配到放大器的各个阶段以优化仪器的性能。低噪声模式在放大器前端设置增益以获得噪声性能。高带宽模式将增益分配给放大器的后级，以改善前端的频率响应。在低漂移模式下，输入放大器被一个非常低的输入电流运算放大器取代，将仪器的直流漂移降低了1000倍。

　　性能特点：

　　5 fA/√Hz输入噪声

　　1 MHz带宽

　　1 pA/V增益

　　可调偏置电压

　　两个可配置的信号滤波器

　　可变输入失调电流

　　线路或电池操作

　　RS-232接口

SR570 规格
输入
输入	虚拟零值或用户设置的偏置 (±5 V)
输入偏移	±1 pA 至 ±1 mA 可调直流偏移电流
最大输入	±5毫安
噪音	见下表
灵敏度	1 pA/V 至 1 mA/V 以 1-2-5 顺序（游标调整以 0.5 % 步进）
频率响应	±0.5 dB 至 1 MHz。源电容的可调前面板频率响应补偿。
接地	放大器接地完全浮动。后面板提供放大器和机箱接地。输入接地可以浮动高达 ±40 V。
过滤器
信号滤波器	2 个可配置（低通或高通）6 dB/oct 滚降滤波器。-3 dB 点可在0.03 Hz 至 1 MHz的
收益分配
低噪声	增益分配给前端以获得**噪声性能。
高带宽	降低前端增益以获得**频率响应。
低漂移	低偏置电流放大器用于在高灵敏度下降低漂移。
过滤器重置	可以使用前面板按钮重置长时间常数过滤器。
输出
获得准确度	±0.5 % 输出 + 10 mV (25 °C)
直流漂移	见下表
最大输出	±5 V 进入高阻抗负载
规格
外部消隐	TTL 输入将增益设置为零
外部切换	TTL 输入反转增益极性
后面板偏置	±12 VDC @ 200 mA，参考放大器接地
电脑接口	RS-232，9600 波特，仅接收
功率	100/120/220/240 VAC，充电 6 瓦，充电时 30 瓦。内部电池可在两次充电之间提供 15 小时的运行时间。电池在连接到线路时充电。
尺寸	8.3" × 3.5" × 13.0" (WHL)
重量	15 磅。（已安装电池）
保修单	材料和工艺缺陷零件和人工保修一年

灵敏度 (A/V)	带宽 (-3 dB)*		噪声/vHz**		温度。系数±（%输入+偏移）/°C	直流输入阻抗
	高体重	低噪声	高体重	低噪声	低漂移（11 至 28 °C）	所有模式
10 -3	1.0兆赫	1.0兆赫	150 帕	150 帕	0.01 % + 20 nA	1Ω
10 -4	1.0兆赫	500kHz	100 帕	60 帕	0.01 % + 2 nA	1Ω
10 -5	800 kHz	200kHz	60 帕	2 帕	0.01 % + 200 帕	100Ω
10 -6	200kHz	20kHz	2 帕	600 fA	0.01 % + 20 pA	100Ω
10 -7	20kHz	2kHz	600 fA	100 毫安	0.01 % + 2 pA	10 kΩ
10 -8	2kHz	200赫兹	100 毫安	60 毫安	0.01 % + 400 fA	10 kΩ
10 -9	200赫兹	15赫兹	60 毫安	10 毫安	0.025 % + 40 fA	1兆欧
10 -10	100赫兹	10赫兹	10 毫安	5 法安	0.025 % + 20 fA	1兆欧
10 -11	20赫兹	10赫兹	10 毫安	5 法安	0.040 % + 20 fA	1兆欧
10 -12	10赫兹	10赫兹	5 法安	5 法安	0.040 % + 20 fA	1兆欧
* 为平坦的频率响应调整频率补偿 ** 低于 3 dB 点但高于 1/f 噪声显着的频率范围内的平均噪声
