BODE100环路分析仪产品概述：

    安泰测试提供免费样机试用，免费上门演示！

    BODE100环路分析仪的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号，并于系统的特定点，测量所造成的影响，导出待测物在不同频率的响应特性。 一般工程师在设计验证时，都是直接测试外在的功能特性。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试过程需花用大量时间，当线路有修改后，又得重新测试。而即使设计验证已经没有问题，常会发生于大量生产时，因为使用零件的误差，仍有少数产品会有不稳定的瑕疵状况。
    这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由Bode100矢量网络分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及要求交期非常短的情况下，环路分析仪的分析，将有很大帮助。
    另外，也可以应用来验证委外设计生产的电源供应器，对设计质量来把关。 频率响应分析仪Bode100高达40MHZ频率，可以测试被动组件的阻抗和频率的特性图，例如ESR测试，让厂商了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，再来会变成电感性。若选择不当，可能使用的电容却呈现电感特性，线路自然无法正确运作。当真正了解适用频率范围后，选择正确零件才能达到设计效果，不会出错 。
Bode100 不仅仅是矢量网络分析仪，它也可作为：
l   频率响应分析仪
l   阻抗分析仪
l   增益相位分析仪
l   正弦波发生器
产品特点：
稳定性分析
分析电路控制系统 生成伯德图和奈奎斯特图
复阻抗
分析被动电子元件和有源电子电路
频率响应
电子系统的复杂传递函数（增益/相位）
谐振频率
高Q值谐振峰值，ESR测量，RFID
传输/反射系数
表征电缆，滤波器，放大器，S参数测量
自动化测量
通过USB接口很方便集成到自动化系统

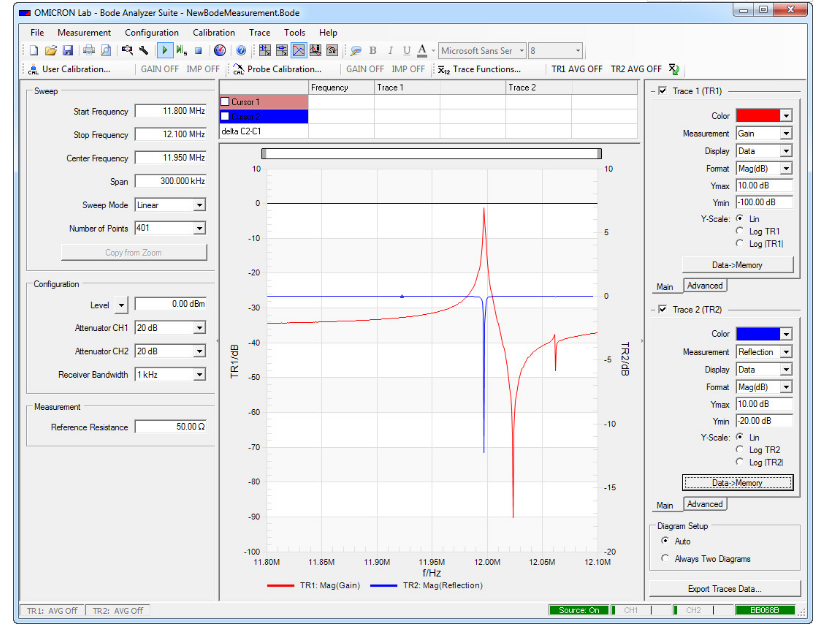

Bode软件分析
您可以通过Bode 100主机背面的USB接口来实现与PC电脑软件的通讯，软件界面设计直观易于使用，软件提供强大的数据分析功能，可快速帮助测量分析。

为了了解和优化您的系统，软件能生成各种类型的图表，如史密斯图，极坐标图，奈奎斯特图，伯德图，您可以利用各种分析功能获取所有的测试数据和特性曲线。

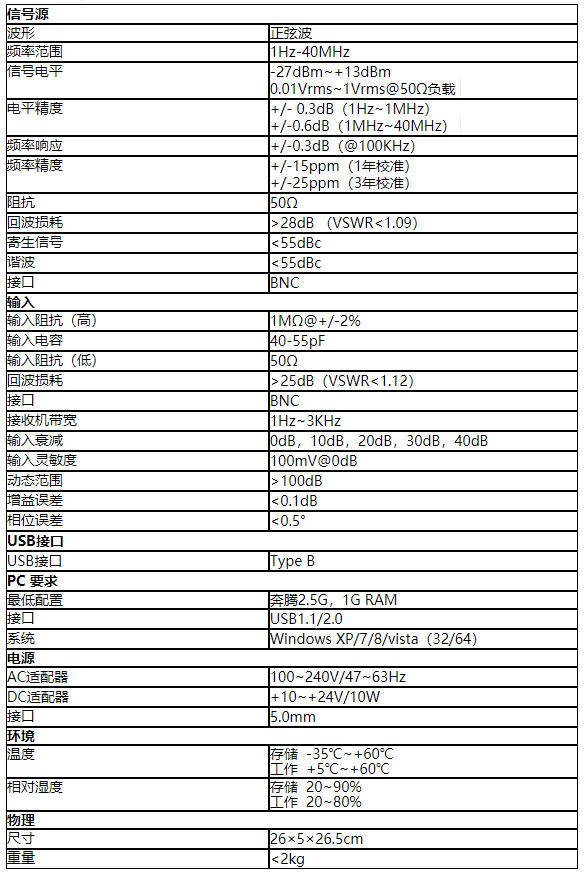

BODE100环路分析仪技术参数：

订货信息：
Bode 100 矢量网络分析仪/环路分析仪
标准配置：
电源线、英文手册、传输线、BNC电缆*4、BNC T型适配器、BNC直通器、BNC 50Ω负载、BNC短路器、PCB测试板
选件：
B-WIT 100   信号注入变压器
B-SMC       阻抗夹具
B-WIC       阻抗夹具
