美瑞克RK8510系列直流电子负载: 功率：400W 电压：0-150V 电流：0-40A RK8510A: 功率：200W 电压：0-150V
美瑞克RK8510系列直流电子负载:
功率：400W
电压：0-150V
电流：0-40A
RK8510A:
功率：200W
电压：0-150V
电流：0-20A
RK8510B:
功率：400W
电压：0-500V
电流：0-15A
RK8510C:
功率：200W
电压：0-500V
电流：0-15A
RK8510D(双通道）:
功率：200W2CH
电压：0-150V
电流：0-20A
产品介绍
RK8510系列直流电子负载，采用高性能芯片，按照高精度设计，外观新颖，生产工艺科学严谨，相比同类产品，更具性价比。
应用领域
电子产品生产线
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
性能特点
1.2.8寸TFT真彩显示屏，显示清晰悦目
2.电路参数使用软件校正，不使用可调电阻，工作稳定可靠
3.过流，过压，过载，过温，极性反接保护
4.智能风扇系统，可以根据温度变化，自动启动或停止，并调整风速
5.支持外部触发输入，配合外部设备，完成自动化检测。（仅RK8510支持）
6.支持远端电压补偿输入
7.RS232、RS485通讯，MODBUS/SCPI协议（仅RK8510支持）
8.上位机软件支持（仅RK8510支持）
9.支持多种测试功能
10.双通道，测试效率翻倍（仅RK8510D支持）
| 机型 | RK8510 | RK8510A | RK8510B | RK8510C | RK8510D | ||||||
| 额定参数 | 功率 | 400W | 200W | 400W | 200W | 200W * 2CH | |||||
| 电压 | 0-150V | 0-150V | 0-500V | 0-500V | 0-150V | ||||||
| 电流 | 0-40A | 0-20A | 0-15A | 0-15A | 0-20A | ||||||
| CV模式 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V | 0-18V | 0-150V |
| 分辨率 | 1mV | 1mV | 3mV | 3mV | 1mV | ||||||
| 精度 | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ||||||
| CC模式 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A | 0-2A | 0-20A |
| 分辨率 | 1mA | 1mA | 1mA | 1mA | 1mA | ||||||
| 精度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ||||||
| CR模式 | 量程 | 0.05Ω~7.5KΩ | 0.05Ω~7.5KΩ | 0.05Ω~25KΩ | 0.05Ω~25KΩ | 0.05Ω~7.5KΩ | |||||
| 分辨率 | 1mΩ | 1mΩ | 1mΩ | 1mΩ | 1mΩ | ||||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ||||||
| CP模式 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | 0-200W | |||||
| 分辨率 | 1mW | 1mW | 3mW | 3mW | 1mW | ||||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ||||||
| 动态模式 | T1&T2 | 100us-99.9999us | 100us-99.9999us | 100uS-99.9999S | 100uS-99.9999S | 100uS-99.9999S | |||||
| 斜率 | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | ||||||
| 电压回读 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V | 0-18V | 0-150V |
| 分辨率 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ||||||
| 电流回读 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A | 0-2A | 0-20A |
| 分辨率 | 1mA | 10mA | 1mA | 10mA | 1mA | 7.5mA | 1mA | 7.5mA | 1mA | 10mA | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ||||||
| 功率回读 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | 0-200W | |||||
| 分辨率 | 1mW | 1mW | 1mW | 1mW | 1mW | ||||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ||||||
| 保护 | 过压(OV) | ≥152V | ≥152V | ≥525V | ≥525V | ≥152V | |||||
| 过流(OC) | ≥42A | ≥21A | ≥16A | ≥16A | ≥21A | ||||||
| 过温(OT) | ≥85℃ | ≥85℃ | ≥85℃ | ≥85℃ | ≥85℃ | ||||||
| 过功率(OP) | ≥410W | ≥210W | ≥410W | ≥210W | ≥210W | ||||||
| 供电输入 | AC 115V/230V ±10% 50Hz/60Hz（保险丝0.5A） | ||||||||||
| 通讯接口 | RS232/RS485 | 无 | RS232/RS485 | ||||||||
| 屏幕尺寸 | 2.8寸TFT真彩 | ||||||||||
| 标配附件 | 上位机软件（官网下载）、RK00001电源线、BNC公头、接线柱（红黑一对） | 上位机软件（官网下载）、RK00001电源线、接线柱（红黑两对） | |||||||||
| 选配附件 | RK00003RS232转USB线 | 无 | RK00003RS232转USB线 | ||||||||
| 尺寸(W*D*H) | 90×275×185mm | ||||||||||
| 重量（KG） | 3.9 | 3.1 | 3.9 | 3.1 | 3.9 | ||||||
相关产品
AT82302单通道可编程直流电子负载，主要设计应用于快速充电器，电池放电，电源测试等产品性能验证测试，为设计研发和生产线测试提供最佳的解决方案，电压DC~300V、电流0~20A，最大总功率200W，回读分辨率为1mV/0.1mA
AT82602单通道可编程直流电子负载，主要设计应用于快速充电器，电池放电，电源测试等产品性能验证测试，为设计研发和生产线测试提供最佳的解决方案，电压DC~600V、电流0~20A，最大总功率200W，回读分辨率为1mV/0.1mA
AT84154单通道可编程直流电子负载，主要设计应用于快速充电器，电池放电，电源测试等产品性能验证测试，为设计研发和生产线测试提供最佳的解决方案，电压DC~150V、电流0~40A，最大总功率400W，回读分辨率为1mV/0.1mA
AT84304单通道可编程直流电子负载，主要设计应用于快速充电器，电池放电，电源测试等产品性能验证测试，为设计研发和生产线测试提供最佳的解决方案，电压DC~300V、电流0~40A，最大总功率400W，回读分辨率为1mV/0.1mA
相关文章
电源的EDDP测试指在功率循环测试中，使被测器件(DUT)产生一个可测量的、特定的退化指标所需消耗的总能量，是一种加速老化的测试方法，旨在评估功率半导体模块在真
N69200系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。N69200系列为150V、600V、1200V三种电压规格，标准19英寸3U机箱功率高达6kW，且支持主/从并机控制，可主+主、主+从多种方式实现扩功率。在量测方面，N69200全系列支持电压、电流、功率、电阻三量程，并提供高精度测量...

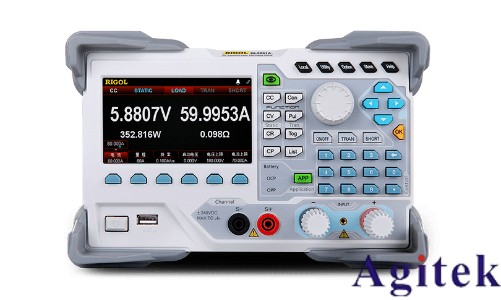

麻省理工学院（MIT）电动汽车团队（EVT）致力于开发氢燃料电池摩托车，推动碳中和未来。本文阐述RIGOL DL3000系列直流电子负载如何通过高精度电压回读与
随着电子技术的迅速发展，各种电子设备的性能和稳定性要求不断提高。在电子设备的设计和制造过程中，测试是确保产品质量和性能的关键步骤之一。可编程直流电子负载作为

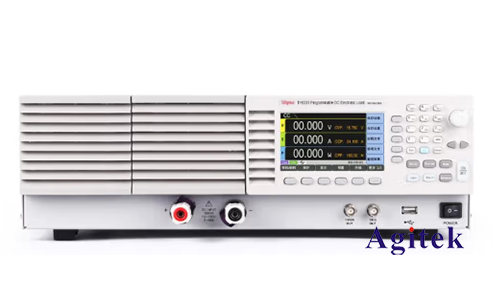

电子负载是电子设备的重要测试工具，用于模拟真实负载情况对电源、电路等的测试，同惠TH8203可编程直流电子负载作为一款出色的测试设备，具备高精度、可编程和多功能等特点，给电子工程师和科研人员提供了可靠的测试解决方案。
