普源RP1010H无源探头性能规格 带宽:DC~40MHz(-3dB) 最大工作电压:DC:0~10KV DCAC:pulse20KV peak to

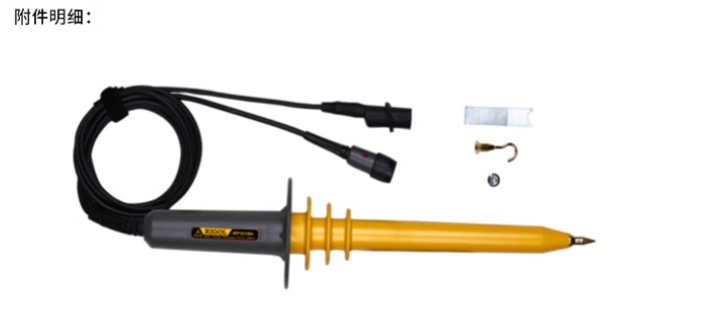

普源RP1010H无源探头性能规格
带宽:DC~40MHz(-3dB)
最大工作电压:DC:0~10KV DCAC:pulse≤20KV peak to peakAC:sine≤7 KV rms
衰减比例:1:1000
输入阻抗:100MΩ士5%
温度系数:<200 ppm/°c
输入电容:3.0pF±0.5pF
安全认证:CE
信噪比:DC≥60 dB(1 KHz)≥50 dB(1 MHz)
精确度:DC:±3%(DC to 10 KV)AC:±3%(1 KHz/1 KV)-3dB 40 MHz
上升时间≤8.8ns
操作温度:0~50°C
补偿范围:5pF~50pF
存放温度:-20~70°C
线长:250g/Ф75 x 340 mmL
重量/尺码:2.0 meter(±0.2 M)
注意:当测量电压为右述情况时,每次测量时间不得超过60秒。期间需断开并等待散热至少5分钟。
直流:8~10 KV交流有效值:5~7KV交流峰峰值:15~20 KV
