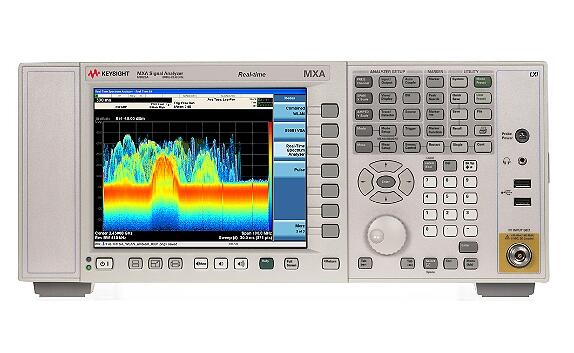

N9020A-RT2 高达 160 MHz 带宽的实时频谱分析，优化检测
主要特性和功能：
对持续时间最短 3.57 µs 的信号达到 100% 截获概率，并提供全套高级触发功能，如频率模板触发和时间限定触发，能够捕获难以捕捉的信号

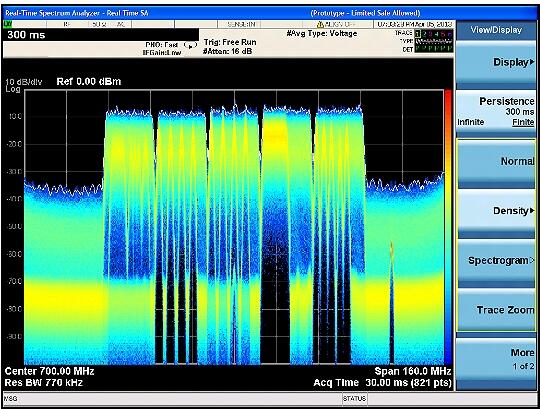

在不同显示模式下观察信号动态：数字和扫频密度、频谱、频谱图、功率随时间的变化、无间隙的实时分析等
保护您的投资——为您的 MXA 添加实时频谱分析（RTSA），费用仅为专用解决方案的零头
把 89600 软件轻松集成到系统中，可让您全面地分析复杂信号
| 频率 | 10 Hz 至 26.5 GHz，混频器至 1.1 太赫兹 |
|---|---|
| 频率选件 | 3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz |
| 最大分析带宽 | 160 MHz |
| 带宽选件 | 25 MHz 标配，40、85、125、160 MHz |
| 最大实时带宽 | 160 MHz |
| 实时带宽选件 | 85, 125, 160 MHz |
| 1 GHz 时的 DANL | -166 dBm |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -114 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | -136 dBc/Hz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -137 dBc/Hz |
| 总体幅度精度 | ±0.23 dB |
| 三阶截获（TOI），1 GHz 时 | +20 dBm |
| 1 GHz 时的最大三阶动态范围 | 116 dB |
| 仪器类型 | 频谱分析仪 |
| 应用——通用 |
|
| 应用——蜂窝 |
|
| 应用——无线连通性 |
|
| 应用——数字视频 |
|
| 性能水平 | ◆◆◆◆◇◇ |
| 标准衰减器衰减范围 | 70 dB |
| 标准衰减器步进 | 2 dB |
| 100% 截获概率的最短信号持续时间 | 3.57 µs |
| 信掩比 > 60 dB 时的可检测信号持续时间 | 5 ns |
| 无杂散动态范围 | 72 dBc |
| 多域带宽 | 160 MHz |
| 显示视图 |
|
| 触发 |
|
| 使用频率模板触发的应用软件 |
|
| 2 GHz 时的 DANL，不配备前置放大器 | -154 dBm/Hz |
| 10 GHz 时的 DANL，不配备前置放大器 | -151 dBm/Hz |
| 可用应用 | 是 |
| 实时 | 是 |
| 台式 | 是 |
| Real-Time Data Streaming | 否 |
