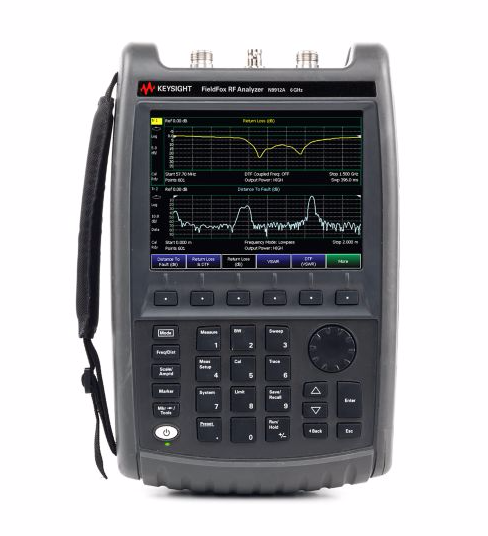

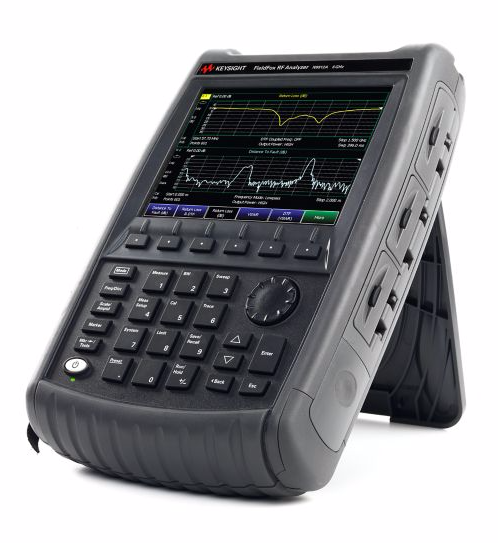

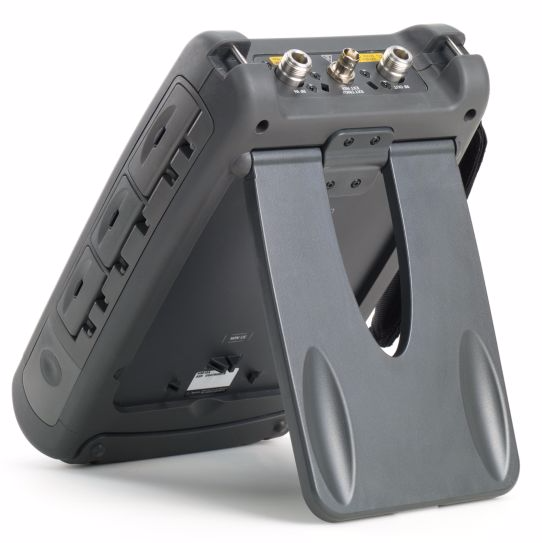

N9912A FieldFox 手持式射频分析仪,4 GHz 和 6 GHz



主要特性和功能
●电缆和天线分析仪(CAT)和矢量网络分析仪(VNA):2 MHz 至 4/6 GHz
●频谱分析仪(SA):100 kHz 至 4/6 GHz
●随身携带功能齐全的手持式射频分析仪:标准型号包括电缆和天线分析
●添加 T/R VNA、频谱分析仪和内置功率计等选件能够扩展分析仪的功能
●单次扫描同时测量 RL 和 DTF 的功能可以节省时间
●应用快速校准(QuickCal)可以在现场轻松完成校准
●结合 USB 功率传感器可以轻松测量平均功率和脉冲功率
●仅 6.2 磅重的轻巧型综合分析仪 (2.8千克)
| 频率 | 5 kHz to 6 GHz |
|---|---|
| 最大分析带宽 | 无 |
| 带宽选件 | 5 MHz |
| 1 GHz 时的 DANL | -148 dBm |
| 1 GHz 时,10 kHz 频偏处的相位噪声 | -88 dBc/Hz |
| 1 GHz 时,30 kHz 频偏处的相位噪声 | 无 |
| 1 GHz 时,1 MHz 频偏处的相位噪声 | -115 dBc/Hz |
| 总体幅度精度 | ±0.5 dB |
| 三阶截获(TOI),1 GHz 时 | +18 dBm |
| 1 GHz 时的最大三阶动态范围 | 无 |
| 仪器类型 | 组合分析仪 |
| 应用——通用 |
|
| 性能水平 | ◆◆◆◇◇◇ |
| 标准衰减器衰减范围 | 31 dB |
| 标准衰减器步进 | 1 dB |
| 系统特性 | 仅限外置 GPS 接收机 |
| 使用 USB 传感器进行功率测量 |
|
| 输出功率 | < 7 dBm |
| 轨迹噪声 | 无 |
| 内置端口数量 | 2 端口 |
| 电缆和天线分析仪 | 是 |
| 频谱分析仪 | 是 |
| 矢量网络分析仪 | 否 |
| CAT/VNA 起始频率 | 2 MHz |
| SA 起始频率 | 5 kHz |
| 其他 CAT/VNA 特性 |
|
| 额外的频谱分析仪特性 | 内置功率计 |
| 最大频率 | 4 or 6 GHz |
| 动态范围 | 49 dB |
| 可用应用 | 是 |
| 应用 |
|
| 元器件 |
|
| 扫描速度最高可达 201 个点 | 240 ms |
| 手持式 | 是 |
