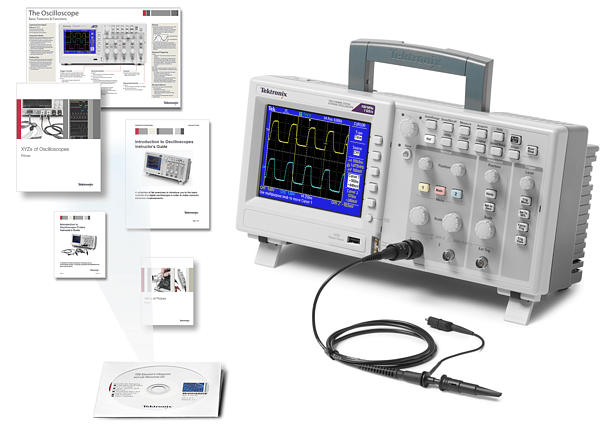

TBS1042数字存储示波器

40MHz，双通道，500MS/s，2.5K/CH，16种自动测量，USB接口（可选配GPIB），支持最大64GB存储，5.7英寸有源TFT彩色显示器。


基本配置
产品名称	数字存储示波器
产品型号	TBS1042
模拟通道垂直系统
输入通道	2
带宽（-3dB）	40 MHz
带宽限制	20 MHz
垂直分辨率	8 位
垂直灵敏度	使用经校准的微调时所有型号均为 2 mV 至 5 V/div
直流垂直增益精度	±3%，从 10 mV/div 到 5 V/div
输入耦合	交流、直流、GND
输入阻抗	1 MΩ 并联 20 pF
最大输入电压	300 VRMS CAT II；超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC
探头数量	2
水平系统
时基范围	5 ns 至 50 s/div
时基精度	50 ppm
模拟信号采集系统
实时采样率	500 MS/s
记录长度	所有时基均为 2.5k 点
触发系统
触发源	CH1、CH2、Ext、Ext/5、交流线路
触发模式	自动、正常、单序列
触发类型	边沿（上升沿/下降沿）、视频、脉冲宽度（或毛刺）
测量运算系统
自动测量	周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位和延迟
光标测量	ΔT、1/ΔT、ΔV
缩放	水平扩展或压缩动态或停止波形
波形运算	加法、减法、乘法、 FFT、窗口：Hanning、平顶、矩形
显示系统
波形显示方式	点、矢量
接口
标配	USB 接口
选配	GPIB 接口
物理与环境特性
尺寸	158.0毫米(高)326.3毫米(宽)124.2毫米(厚)
重量	2.0Kg
环境温度/湿度	0 至 +50℃/等于或低于 +40℃ 时高达 85% 相对湿度
海拔高度	最高 3000 米（9843 英尺）
