MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片,采样率高达10GSa/s,最高存储深度可达500Mpts,带宽高达500MHz,是一款集6种仪器于一身的高性能数字示波器。

产品描述
MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片,采样率高达10GSa/s,最高存储深度可达500Mpts,带宽高达500MHz,是一款集6种仪器于一身的高性能数字示波器。MSO7000/DS7000系列数字示波器是基于RIGOL独创的UltraVision II代技术,采用10.1英寸多点触控电容屏,具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能,多项指标均达业界一流水平。同时提供从主机、选附件到应用软件的完备解决方案,对工控、电源、汽车电子等工业行业客户具有突出的吸引力。

产品特点
1.最高500Mpts存储深度,10GSa/s采样率:500M 存储深度下仍保持10G 采样率, 捕获50ms 时长,波形完全无失真。
2.60万次波形捕获率:高达600,000 wfms/s 的波形捕获率,可以快速地发现信号中存在的毛刺和其他 偶发事件,从而极大地提高了工程师的调试效率。
3.45万帧硬件波形录制:45万帧硬件实时波形不间断录制和回放,允许用户以足够的时间仔细查看和分析录制的每一段波形。
4.六合一集成示波器:集示波器、逻辑分析仪、任意波形发生器、数字电压表、频率计和累加器及协议分析仪六种独立仪器功能于一体。
5.硬件全内存自动测量:同时观察并准确测量两路频率相差很大的信号,全内存硬件测量可以在具有339.6k 个上升沿的波形中测得准确的频率值。
6.丰富的触发和协议解码:提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件,同时支持4个串行总线解码。

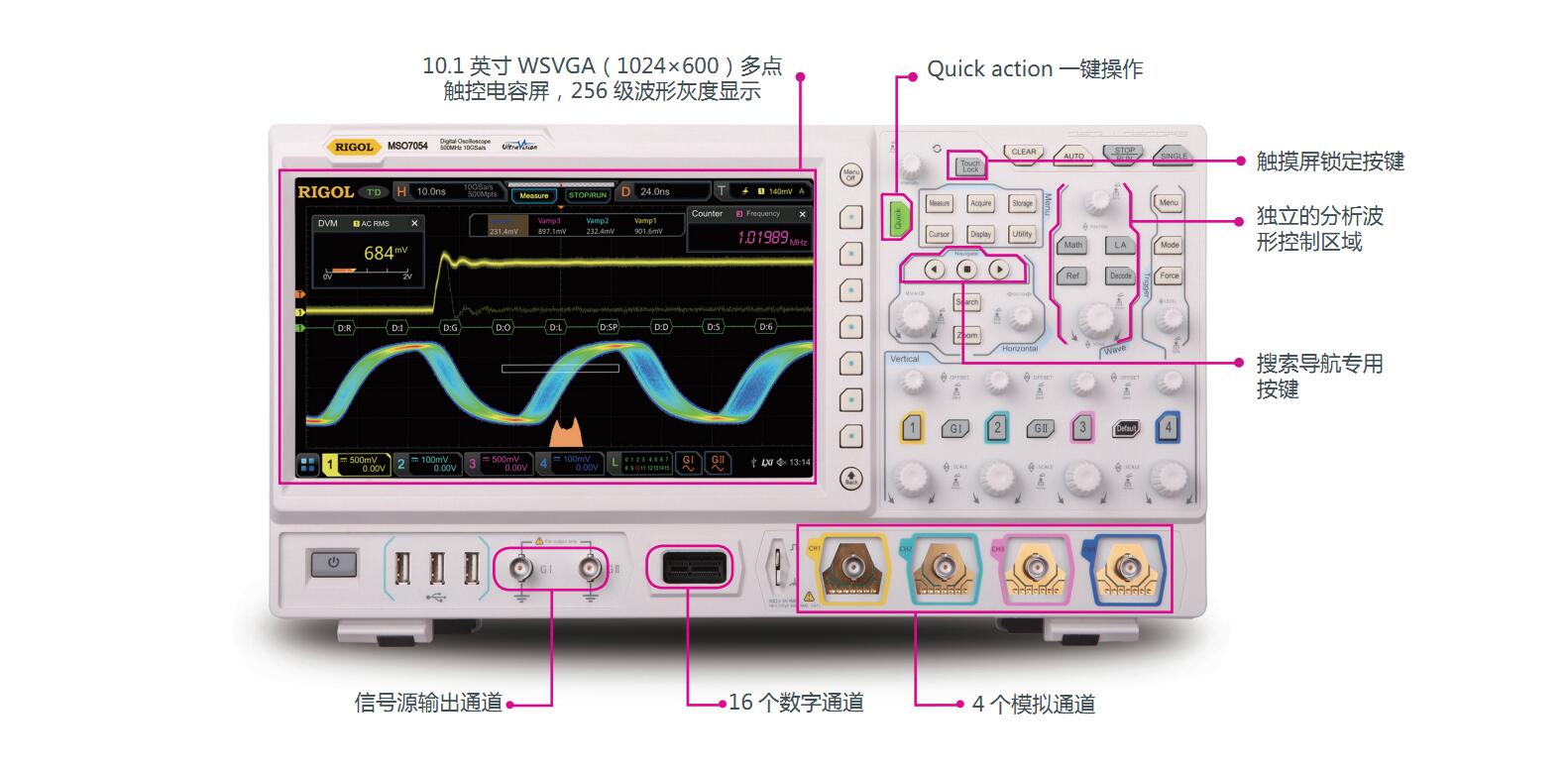

7.10.1英寸多点触控电容屏:10.1 英寸多点触控电容屏,支持多种手势操作,给使用者提供最大限度优化地交互体验。
普源(RIGOL)MSO/DS7000系列 数字示波器 产品型号:

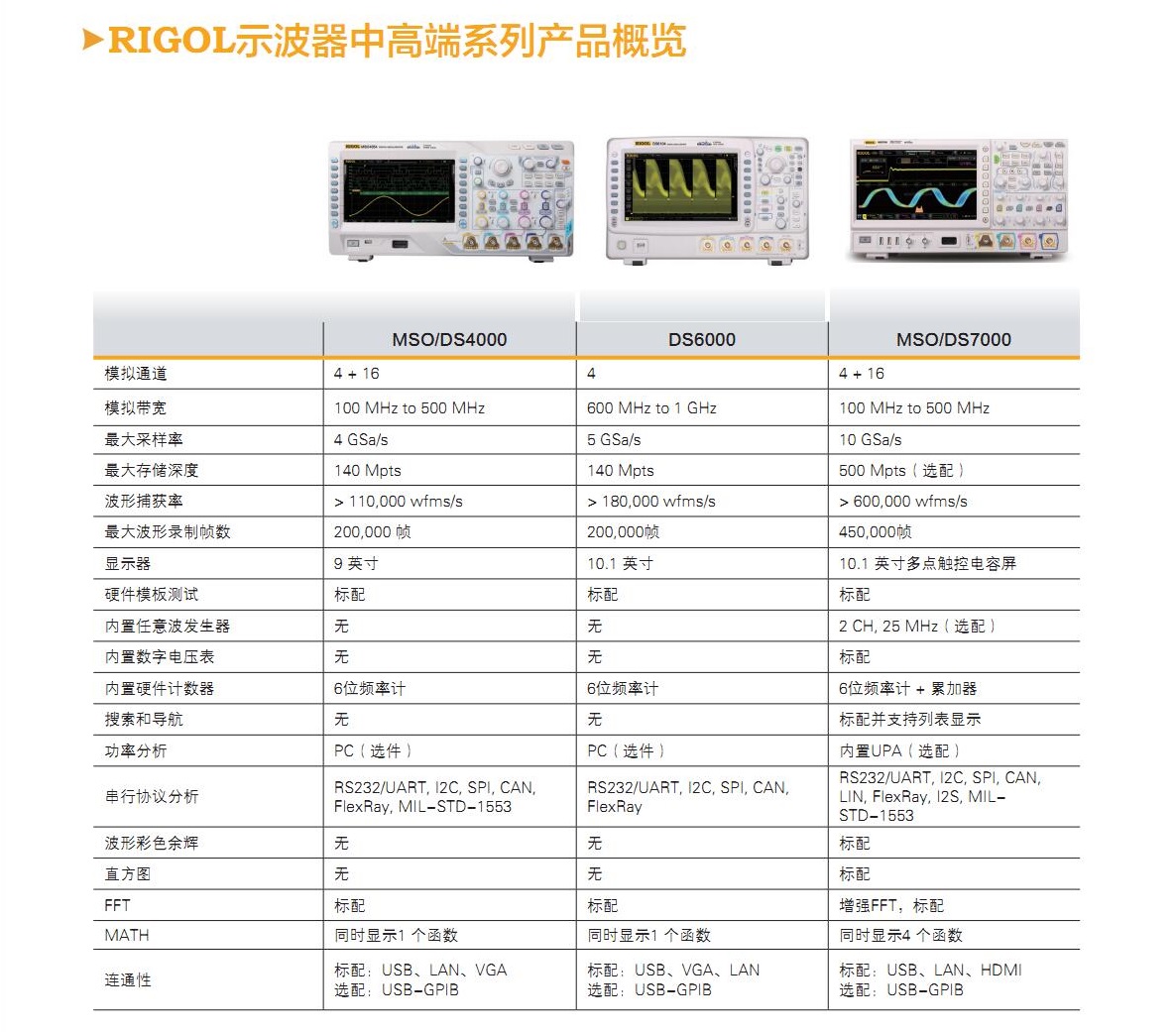

型号 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
| MSO7054 | 500MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | 16 | 2CH(选配) |
| MSO7034 | 350MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | 16 | 2CH(选配) |
| MSO7024 | 200MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | 16 | 2CH(选配) |
| MSO7014 | 100MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | 16 | 2CH(选配) |
| DS7054 | 500MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | - | - |
| DS7034 | 350MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | - | - |
| DS7024 | 200MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | - | - |
| DS7014 | 100MHz | 10GSa/s | 500Mpts(选配) | 600,000wfms/s | - | - |
