500MHz,四通道,采样率4GSa/s,存储深度140Mpts,波形捕获率110000 wfms/s,20万帧的硬件实时波形不间断录制功能和波形分析功能,支持RS232/UART、I2C、SPI、CAN、FlexRay、USB触发,USB Host&Device、LAN(LXI-C)、VGA、AUX等接口,9英寸WVGA、256级波形灰度显示。
数字示波器是任何设计、制造和维修电子设备的工程师的必备仪器。电子工程师们在日常工作中利用操作方便、测量精准的数字示波器观测各种模拟、数字信号,发现问题,解决问题,面对当今的各种设计,调试的挑战。如何选用性能优异、价格合理的仪器是每位主管和工程师要面对的问题。
MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz,采样率高达4GSa/s,同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。
MSO/DS4000系列是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的高性能数字示波器。MSO4000具备2 或4+16个通道,是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。

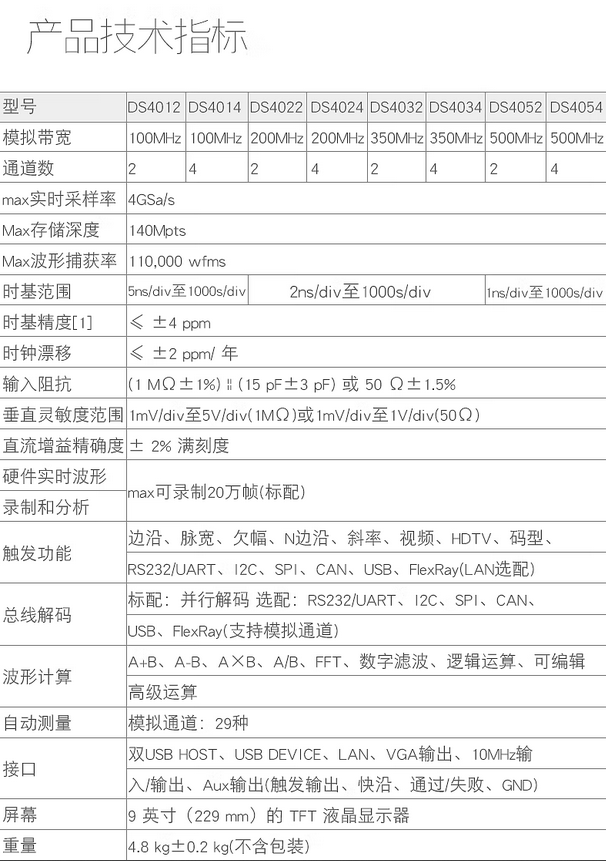

产品特性
模拟通道带宽100MHz,200MHz,350MHz, 500MHz
实时采样率模拟通道达4G Sa/s;数字通道达1G Sa/s(MSO)
标配存储深度模拟通道达140Mpts,数字通道达28Mpts(MSO)
2或4个模拟通道;16个数字通道(MSO)
波形捕获率达110,000个波形每秒
标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能
独创的UltraVision技术
丰富的触发和总线的解码功能(模拟和数字通道)
低底噪声,最小垂直档位达1 mV/div
丰富的接口:USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)
新颖精巧的工业设计,便捷的操作
9英寸WVGA 256级灰度显示
