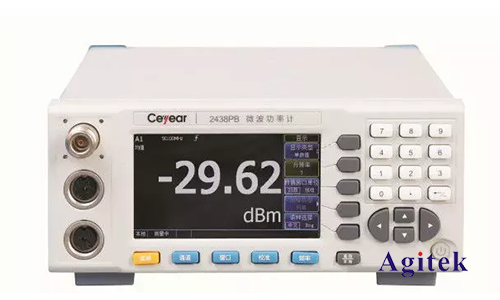

Ceyear思仪2438系列微波功率计由微波功率计主机和系列微波功率探头组成，设计中采用宽带二极管检波技术、数字信号处理技术和多维校准补偿技术等，使得仪器具有宽频带、大动态功率范围、高精度、快速测量分析、探头系列化、使用方便等特点于一身，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。
产品综述
2438系列微波功率计由微波功率计主机和系列微波功率探头组成，设计中采用宽带二极管检波技术、数字信号处理技术和多维校准补偿技术等，使得仪器具有宽频带、大动态功率范围、高精度、快速测量分析、探头系列化、使用方便等特点于一身，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。是通信、汽车、电子等领域研制、生产、验收、维护的重要测量仪器。
技术规范
仪器型号 | 2438PA/PB | 2438CA/CB |
通道数 | 单/双通道 | 单/双通道 |
频率范围* | 9kHz～500GHz | 9kHz～500GHz |
脉冲功率范围* | -40dBm～+20dBm | —— |
连续波功率范围* | -70dBm～+50dBm | -70dBm～+50dBm |
最高测量显示分辨率 | 对数模式：0.001dB 线性模式：4位 | 对数模式：0.001dB 线性模式：4位 |
相对偏置范围 | ±100.00dB | ±100.00dB |
上升时间 | ≤13ns | —— |
视频带宽 | ≥30MHz | —— |
最高可测脉冲重复频率 | 15MHz | —— |
最小可测脉冲宽度 | 40ns | —— |
时基范围 | 2ns/格～3600s/格 | —— |
内部触发电平范围 | -20dBm～+20dBm | —— |
校准源频率 | 50MHz±1MHz | 50MHz±1MHz |
校准源功率 | 1.000mW（1±1.0%） | 1.000mW（1±1.0%） |
输出连接器 | N（f） | N（f） |
主机不确定度 | ±0.04dB | ±0.04dB |
显示 | 4.3吋彩色LCD | 4.3吋彩色LCD |
电源 | 90～240VAC，50/60Hz | 90～240VAC，50/60Hz |
最大功耗 | 50W | 50W |
结构特点 | 台式 | 台式 |
外形尺寸（宽Í高Í深） | 220 mm Í100 mm Í350 mm | 220 mm Í100 mm Í350 mm |
主机最大重量 | 5kg | 5kg |
工作/存储温度 | 0℃～50℃/-40℃～+70℃ | 0℃～50℃/-40℃～+70℃ |
*取决于功率探头 | ||
连续波功率探头主要技术指标 | ||||||
71710A连续波功率探头 | 频率范围 | 9kHz～12GHz | ||||
功率测量范围 | -60dBm～+20dBm | |||||
最大端口驻波比 | 100kHz～12GHz | 1.20 | ||||
校准因子不确定度 | 9kHz～12GHz | ±4.0% | ||||
输入连接器形式 | N（m） | |||||
71710D连续波功率探头 | 频率范围 | 10MHz～18GHz | ||||
功率测量范围 | -70dBm～+20dBm | |||||
最大端口驻波比 | 10MHz～50MHz 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz | 1.35 1.15 1.20 1.26 | ||||
校准因子不确定度 | 10MHz～18GHz | ±4.5% | ||||
输入连接器形式 | N（m） | |||||
71710E连续波功率探头 | 频率范围 | 50MHz～26.5GHz | ||||
功率测量范围 | -70dBm～+20dBm | |||||
最大端口驻波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz | 1.15 1.20 1.26 1.35 | ||||
校准因子不确定度 | 50MHz～18GHz 18GHz～26.5GHz | ±4.5% ±5.9% | ||||
输入连接器形式 | 3.5mm（m） | |||||
71710F连续波功率探头 | 频率范围 | 50MHz～40GHz | ||||
功率测量范围 | -70dBm～+20dBm | |||||
最大端口驻波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.20 1.26 1.35 1.50 | ||||
校准因子不确定度 | 50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±4.5% ±5.9% ±6.9% | ||||
输入连接器形式 | 2.4mm（m） | |||||
71710L连续波功率探头 | 频率范围 | 50MHz～67GHz | ||||
功率测量范围 | -70dBm～+20dBm | |||||
最大端口驻波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.20 1.26 1.35 1.50 1.78 | ||||
校准因子不确定度 | 50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±4.5% ±5.9% ±6.9% ±7.9% | ||||
输入连接器形式 | 1.85mm（m） | |||||
71716毫米波功率探头 | 频率范围 | 50GHz～75GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.35 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
71717毫米波功率探头 | 频率范围 | 75GHz～110GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.35 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
71718毫米波功率探头 | 频率范围 | 110GHz～170GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.45 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
87106A毫米波功率探头 | 频率范围 | 170GHz～220GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.5 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
87106B毫米波功率探头 | 频率范围 | 220GHz～325GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.5 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
87108B毫米波(THz)功率探头 | 频率范围 | 325GHz-500GHz | ||||
功率测量范围 | -30dBm～+20dBm | |||||
最大端口驻波比 | 1.8 | |||||
输入连接器形式 | 标准矩形波导接口 | |||||
峰值功率探头主要技术指标 | ||||||
81702D峰值/连续波功率探头 | 频率范围 | 50MHz～18GHz | ||||
脉冲功率测量范围 | -20dBm～+20dBm | |||||
上升时间 | ≤10ns（载波频率大于500MHz） | |||||
最大端口驻波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校准因子不确定度 | 50MHz～18GHz | ±5.0% | ||||
输入连接器形式 | N（m） | |||||
81702E峰值/连续波功率探头 | 频率范围 | 500MHz～26.5GHz | ||||
脉冲功率测量范围 | -20dBm～+20dBm | |||||
上升时间 | ≤10ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
输入连接器形式 | 3.5mm（m） | |||||
81702F峰值/连续波功率探头 | 频率范围 | 500MHz～40GHz | ||||
脉冲功率测量范围 | -20dBm～+20dBm | |||||
上升时间 | ≤10ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
输入连接器形式 | 2.4mm（m） | |||||
81702L峰值/连续波功率探头 | 频率范围 | 500MHz～67GHz | ||||
脉冲功率测量范围 | -20dBm～+20dBm | |||||
上升时间 | ≤10ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
输入连接器形式 | 1.85mm（m） | |||||
81703D峰值/连续波功率探头 | 频率范围 | 50MHz～18GHz | ||||
脉冲功率测量范围 | -40dBm～+20dBm | |||||
上升时间 | ≤100ns | |||||
最大端口驻波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校准因子不确定度 | 50MHz～18GHz | ±5.0% | ||||
输入连接器形式 | N（m） | |||||
81703E峰值/连续波功率探头 | 频率范围 | 500MHz～26.5GHz | ||||
脉冲功率测量范围 | -40dBm～+20dBm | |||||
上升时间 | ≤100ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
输入连接器形式 | 3.5mm（m） | |||||
81703F 峰值/连续波功率探头 | 频率范围 | 500MHz～40GHz | ||||
脉冲功率测量范围 | -40dBm～+20dBm | |||||
上升时间 | ≤100ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
输入连接器形式 | 2.4mm（m） | |||||
81703L峰值/连续波功率探头 | 频率范围 | 500MHz～67GHz | ||||
脉冲功率测量范围 | -40dBm～+20dBm | |||||
上升时间 | ≤100ns | |||||
最大端口驻波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校准因子不确定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
输入连接器形式 | 1.85mm（m） | |||||
