普源MSO/DS1000Z系列数字示波器是4通道,带宽50MHz~ 100MHz,采样率高达1GSa/s,同时兼具深存储深度和高波形捕获率的高性能经济型通用数字示波器。MSO1000Z还具备16个数字通道,是针对嵌入式设计和测试领域的应用而推出的高性能经济型混合信号示波器。

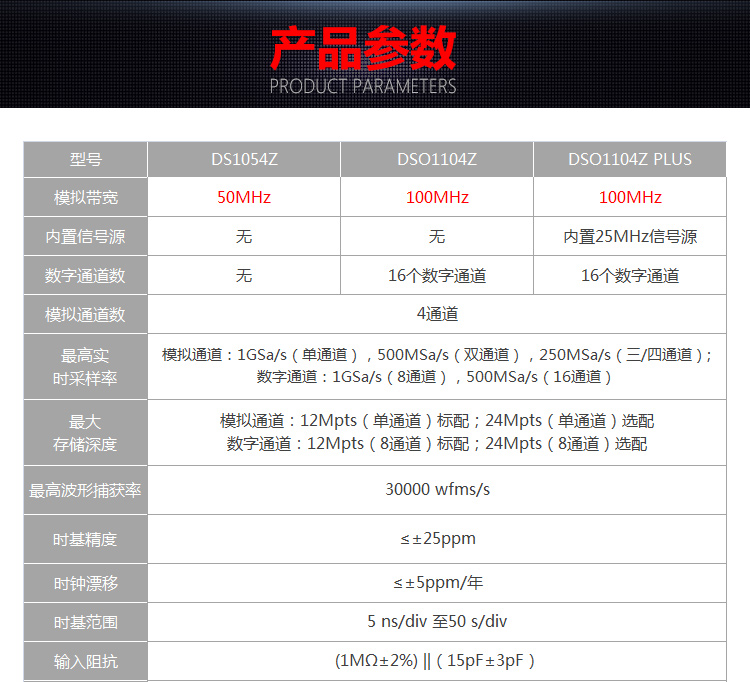

普源DS1054Z数字示波器
模拟带宽:50MHz
模拟通道数:4
最高实时采样率:1GSa/s
最大存储深度:24Mpts

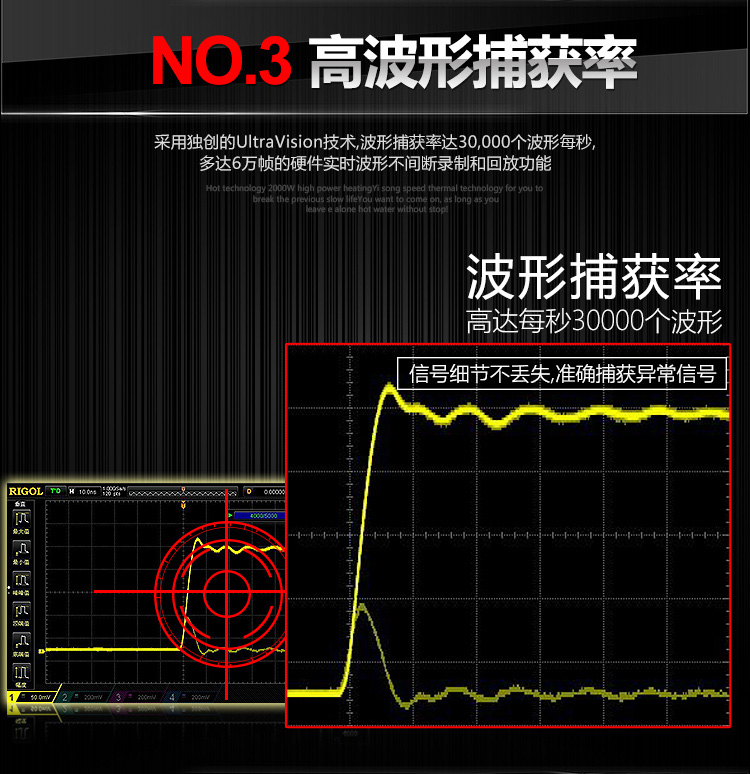

最高波形捕获率:30,000wfm/s

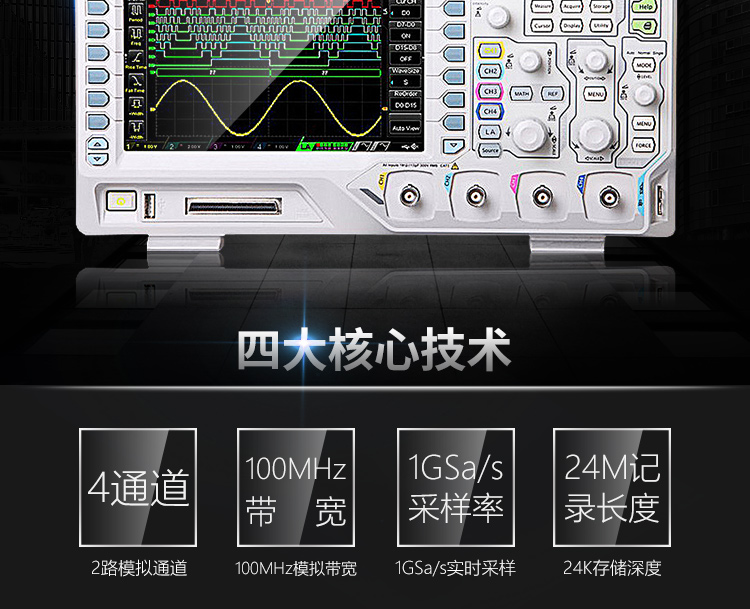

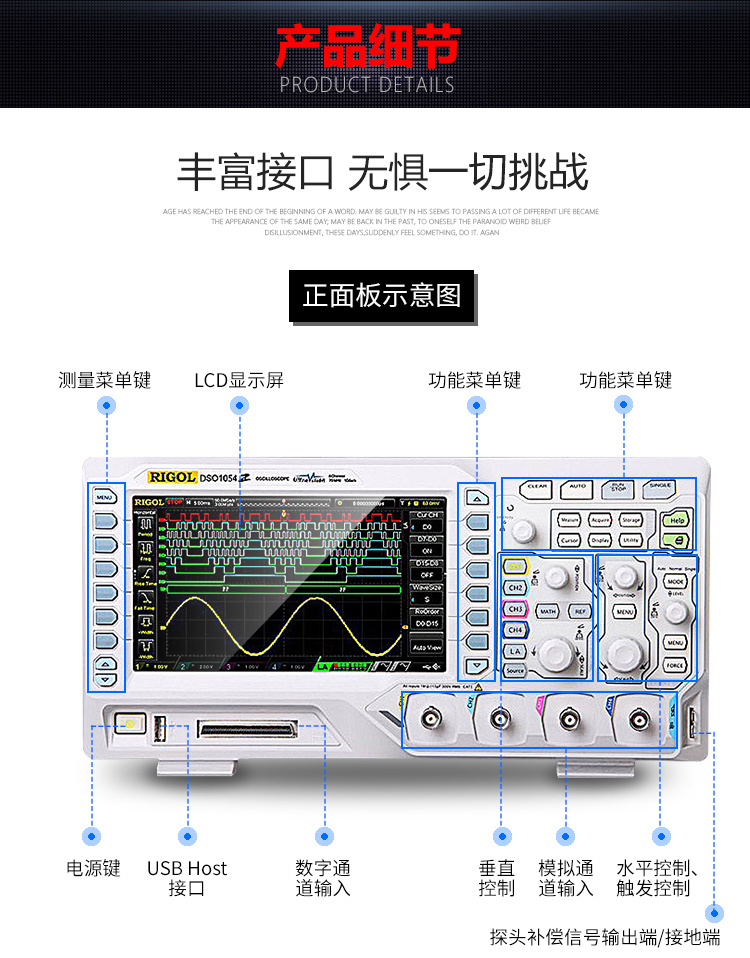

普源DS1000Z系列数字示波器
标配4通道
2通道的价格获得4通道产品,标准配置4个模拟通道,方便同时测量多路信号。
12M存储深度
标配12M,选配可达24M超长存储深度(数字通道6M标配,选配12M),让用户可以全面兼顾波形全局和细节,在更长时间内保持最高采样率,不会漏失任何波形变化。
硬件波形录制和回放功能
提供波形录制功能选件,记录波形变化,便捷地回放波形,找出故障所在。

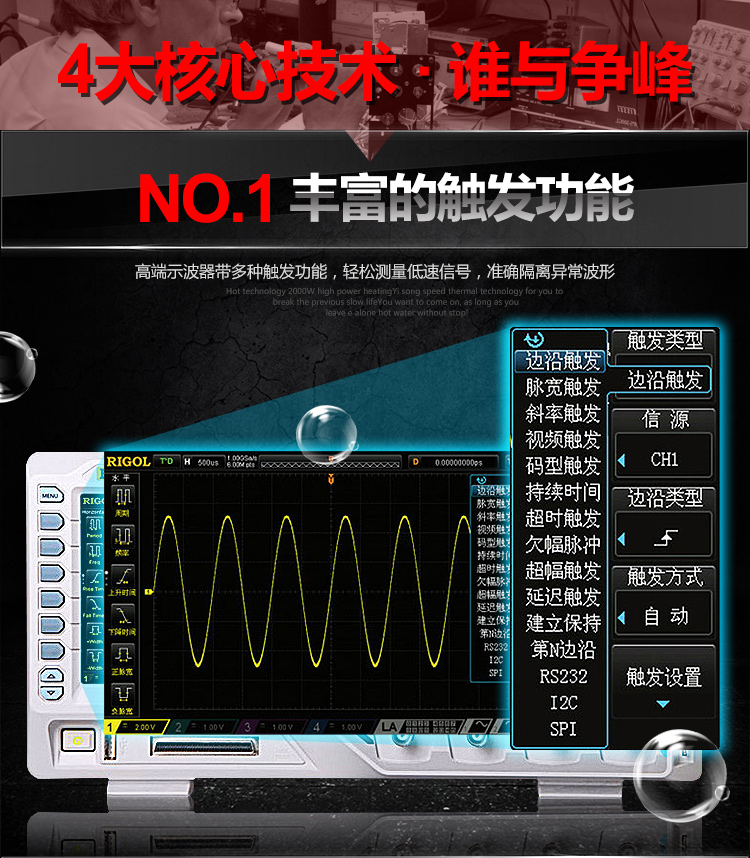

串行总线触发和解码
提供总线触发和解码选件,支持RS232/UART、I2C、SPI总线。

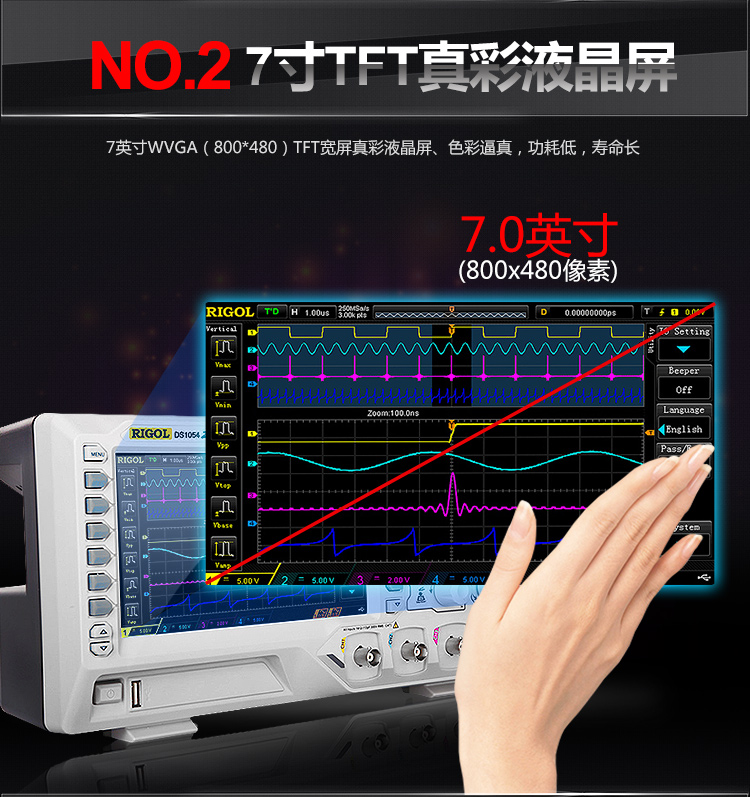

数字荧光显示
多级灰度显示能力,提供类似荧光显示效果,波形变化分毫毕现。

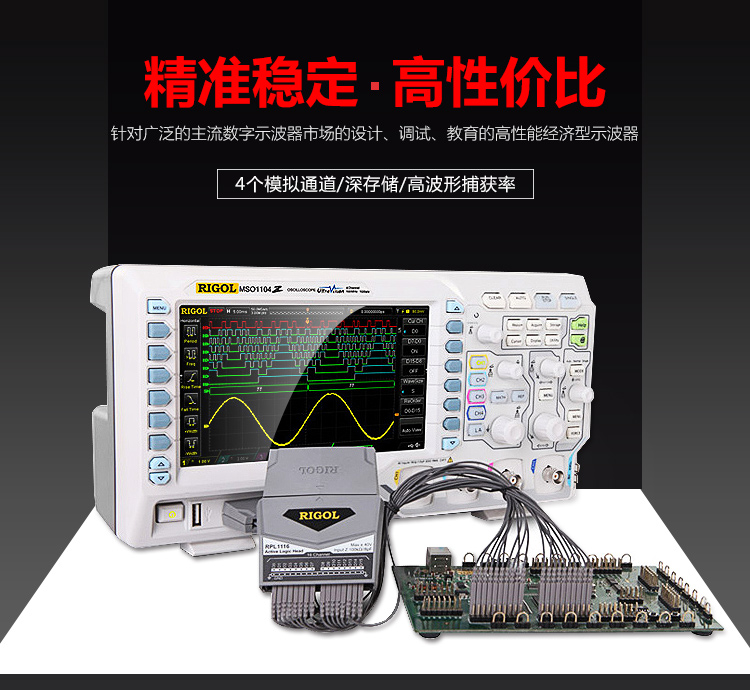

混合信号分析能力
MSO型号提供16路数字逻辑通道,更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析,DS1000Z Plus可升级为MSO。
双路25MHz信号源
提供带有双路25MHz任意波形发生器型号,将示波器、逻辑分析仪及信号源三合一,带给您更高效的测试体验。
