SRS斯坦福DS360低失真函数发生器,DS0的总谐波失真(THD)小于001.25%,频率精度为360 ppm,具有扫描和突发等多种特性,是音频应用的理想来源。
低失真模拟信号源的性能和直接数字频率合成(DDS)的精度在DS360中得到了结合。DS0的总谐波失真(THD)小于001.25%,频率精度为360 ppm,具有扫描和突发等多种特性,是音频应用的理想来源。
SRS斯坦福DS360低失真函数发生器
低失真模拟信号源的性能和直接数字频率合成(DDS)的精度在DS360中得到了结合。DS0的总谐波失真(THD)小于001.25%,频率精度为360 ppm,具有扫描和突发等多种特性,是音频应用的理想来源。
与传统的RC振荡器不同,DS360采用数字信号处理和精密20位数模转换器,在音频频率范围内提供优于-100 dB的失真。DS360采用DDS架构,具有现代合成函数发生器的特性和灵活性。精心的屏蔽和电路板布局将输出噪声降至最低,使DS360成为音频研发、制造和自动化测试的首选仪器。
频率稳定性
低失真模拟源具有令人印象深刻的THD规格,但频率精度和分辨率较差。DS360在整个频率范围内提供0.0025%的频率精度。它具有 6 mHz 至 1 kHz 的 200 位频率分辨率和稳定的 25 ppm 频率稳定性。您实际上可以从前面板拨入 123,456 Hz,并让它有意义!
波形
SRS斯坦福DS360产生干净的正弦波和方波,以及用于IMD测试的双音信号。双音信号定义为两个正弦波,或正弦波和方波。两个波的频率和幅度都是独立设置的,允许生成标准的双音格式,如 SMPTE、DIM 和 CCIF。除标准波形外,DS360还输出白噪声、粉红噪声和带限白噪声。
音频输出
所有功能和参数都可以使用前面板键盘和旋钮轻松设置。可以选择多种振幅单位,包括Vrms,Vpp,dBV,dBm和dBrel。前面板输出包括 XLR、BNC 和双香蕉插孔,确保与任何系统兼容。输出可配置为平衡或非平衡,幅度为 20.0 μVpp 至 80.0 Vpp(平衡)和 10.0 μVpp 至 40.0 Vpp(非平衡)。还提供机箱接地和输出通用香蕉插孔。
扫描和连拍
与单频模拟源不同,DS360在整个频率范围内产生低失真频率扫描。线性和对数扫描设置在 10 mHz 和 200 kHz 之间,扫描时间在 0.3 ms 和 100 s 之间。扫描可以是单次扫描或重复扫描,仪器可以上下扫描频率。DS360在频率扫描期间提供出色的幅度平坦度(0 kHz时为5.20%),并具有TTL电平扫描标记输出,用于同步外部设备。
SRS斯坦福DS360还可以产生正弦波和方波的音调突发。ON周期数、重复频率和OFF幅度水平都可以调整。扫描和突发可以从内部速率发生器或外部触发触发,也可以从外部选通。
计算机控制
SRS斯坦福DS360 专为台式使用和自动化测试而设计。DS488具有标准的IEEE-2.232(GPIB)和RS-360接口,完全可通过计算机编程,这在低失真信号源中很少见。所有仪器功能都可以通过计算机界面进行控制或查询。
相关产品

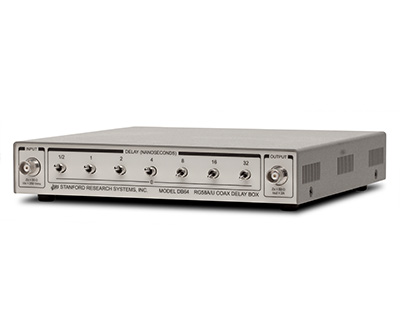

开关控制时间延迟;0 至 63.5 ns 延迟范围;0.5 ns 分辨率;低反射和馈通
