Model 765 脉冲发生器

765 型快速上升时间脉冲发生器提供高达 800 MHz 的脉冲频率和 70 ps 的上升和下降时间。为了满足高压要求，高压选项提供高达 50V 的信号和超快的 400ps 上升时间。

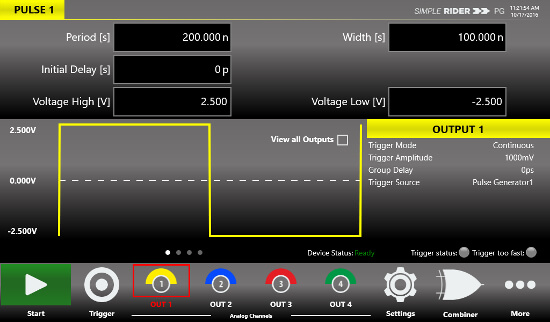

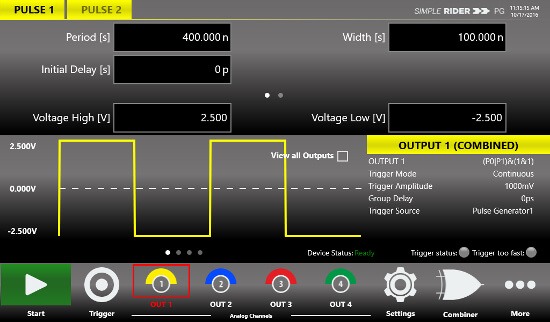

765 型快速上升时间脉冲发生器提供高达 800 MHz 的脉冲频率和 70 ps 的上升和下降时间。为了满足高压要求，高压选项提供高达 50V 的信号和超快的 400ps 上升时间。765 型具有可编程脉冲幅度和基线偏移，可编程宽度低至 300 皮秒。延迟和脉冲宽度分辨率为 10 ps，抖动为 <25 ps。手势就绪的触摸屏GUI允许用户快速设置4个输出通道。传统的按钮和旋转编码器提供了额外的编程简单性。我们在模拟前端方面也进行了重大改进，确保最小的过冲和振铃。这仅仅是个开始...765 型的创新硬件架构提供先进的脉冲序列，例如双脉冲或四脉冲，具有完全独立的定时参数。给我们打电话，我们很乐意讨论您的要求。

概述

特点和应用

应用	特征
雷达和声纳系统半导体和激光器高精度定时大物理场（光电倍增管和对撞机）高速探测器和比较器条带硅仿真质谱	快速上升和下降时间 < 70 ps （20%-80%） 300 ps 至 > 7 秒脉冲宽度每通道 800 MHz 重复速率，4 ps RMS 抖动 2 或 4 个独立通道宽度和延迟分辨率为 10 ps 可调脉冲幅度：10 mVpp 至 5 Vpp ± 2.5 V可调基线失调高压选项（50V @ 400ps 上升时间）

规格

765	765-高压
渠道	2 或 4 个独立通道	1 或 2 个独立通道
脉冲周期	范围：5ns 至 8 秒分辨率：10 ps 抖动：4 ps	范围：5 ns 至 8 秒分辨率： 10 ps 抖动： 15 ps
最大脉冲频率	800 MHz（四通道模式下）	400 MHz（双、三和四模式）
准确性	±2 页/分钟	± 2 页/分钟
脉冲模式	单脉冲、双脉冲、三脉冲、四脉冲外部宽度	单脉冲、双脉冲、三脉冲、四脉冲外部宽度
脉冲宽度	范围：300 ps 至 8 秒分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖动：< 10ps	范围：1 ns 至 8 秒分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖动： < 10 ps
脉冲延迟	范围：0 ps 至 8 秒分辨率： 10 ps 精度：± 0.1% + 100ps	范围：0 ps 至 8 秒分辨率： 10 ps 精度：± 0.1% + 100ps
脉冲幅度	峰峰值范围：10 毫伏至 5 伏/平分辨率：4 mV（幅度从 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度从 10 mV pp 到 250mVpp)	峰峰值范围：100 毫伏至 50 伏/平分辨率：10 mV
基线偏移	范围：±2.5V可调分辨率：2 mV	范围：-25V、-12.5V、0V、+12.5V、+25 V（软件可选）分辨率：12.5V

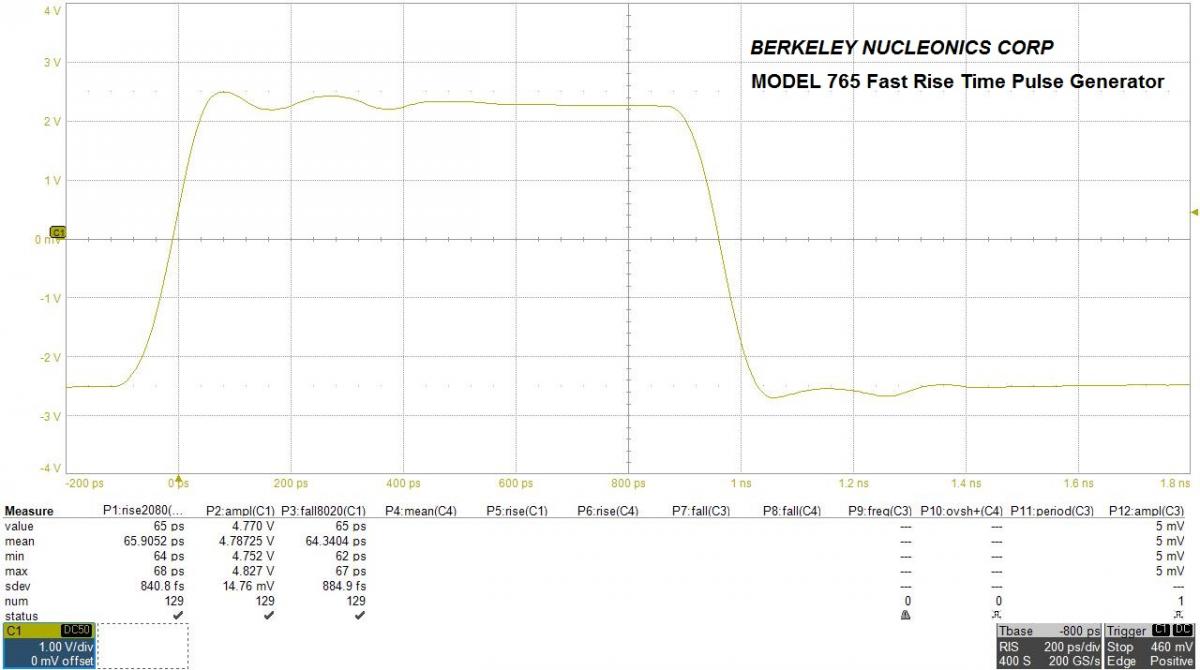

上升和下降时间	上升/下降时间（20% 至 80%）：<70 ps 上升/下降时间（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅）	上升/下降时间（20% 至 80%，失调=0V）： < 380 ps（高达 25Vpp 振幅）上升时间（20%至80%，失调=0V）： < 400 ps（高达 50Vpp 振幅）下降时间（20% 至 80%，偏移 = 0V）： < 490 ps（高达 50Vpp 振幅）上升/下降时间（10% 至 90%，失调=0V）： < 560 ps（高达 25Vpp 振幅）上升时间（10%至90%，失调=0V）： < 600 ps（高达 50Vpp 振幅）下降时间（10% 至 90%，偏移 = 0V）： < 800 ps（高达 50Vpp 振幅）
过头	< 5%	< 8 % （高达 25Vpp 振幅） < 5 % （从 25Vpp 到 50Vpp 振幅）
通道间抖动	< 10 ps	< 15 ps
输出阻抗	50 Ω
触发模式	单、连续、突发、门控
触发输入阻抗	50 Ω 或 1kΩ 用户可选
触发输入范围	± 3.5 V（50 Ω输入阻抗） ± 10 V（1KΩ 输入阻抗） < 50mVpp 最小可检测幅度
触发阈值	± 8V 10 mV 分辨率 ± 100 mV 精度
最大触发频率	40兆赫
最小触发脉冲宽度	1纳秒
触发抖动	< 30ps（三输入到三振输出），频率≤ 15 MHz
参考时钟输入	10MHz 至 100MHz 50 Ω 输入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之间）
参考时钟输出	10MHz 或参考时钟输入频率 50 Ω 输出阻抗（直流耦合）可调幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 输入 Hi-Z ]
电源输入	100 - 240 V交流 ± 10%，47 - 63 Hz，
功耗	120 瓦	300 瓦
环境电磁兼容与安全	工作温度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相对湿度无冷凝 9，842 英尺 [ 3，000 米] 储存： -4 °F 至 140 °F [-20 °C 至 +60 °C ] 5% 至 95 % 相对湿度无冷凝 39， 370 英尺 [ 12，000 米] EN61010-1（安全） EN 61326-1：2013（标准） EN 61326-1：2013（抗扰度）
硬件和软件	英特尔赛扬 2GHz 或更好的 8 GB 内存 120 GB 固态硬盘视窗 10 英寸触摸液晶屏 HDMI、VGA、USB、RS-7 和局域网端口
尺寸（宽 x 高 x 深）重量	17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 机架安装） 21.7 磅 [ 9.7 千克 ]
