725 型简单、可靠且经济实惠地协调、集成和同步复杂的设置。10 型具有725个具有可编程逻辑、独特定时模式和 725 ns 分辨率的定时通道，性能优于装满仪器、专用盒、滤波器和电缆的机架。输入可以是逻辑信号、开关、换能器、联锁、计算机命令和仪表。可通过 LabVIEW 或视窗轻松进行编程和控制。它包含复杂的逻辑、门控和滤波。它具有八个输入、八个输出和八个独立的定时器。

725 型逻辑专为快速数据吞吐量 (11 ns) 和最小吞吐量分布 (~1 ns) 而设计。很难将这种性能与外部布线和硬连线逻辑相匹配。

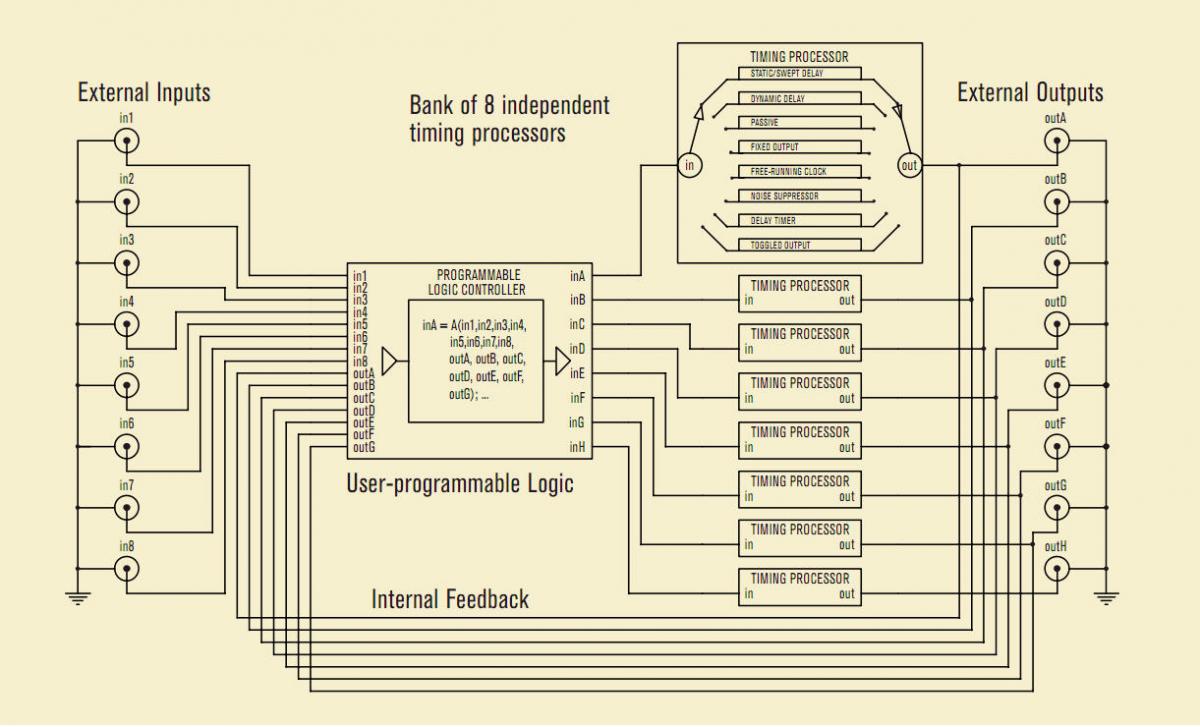

725型时序图显示了每个通道的独立定时器，相互关联

概述

创新软件，独特控制器

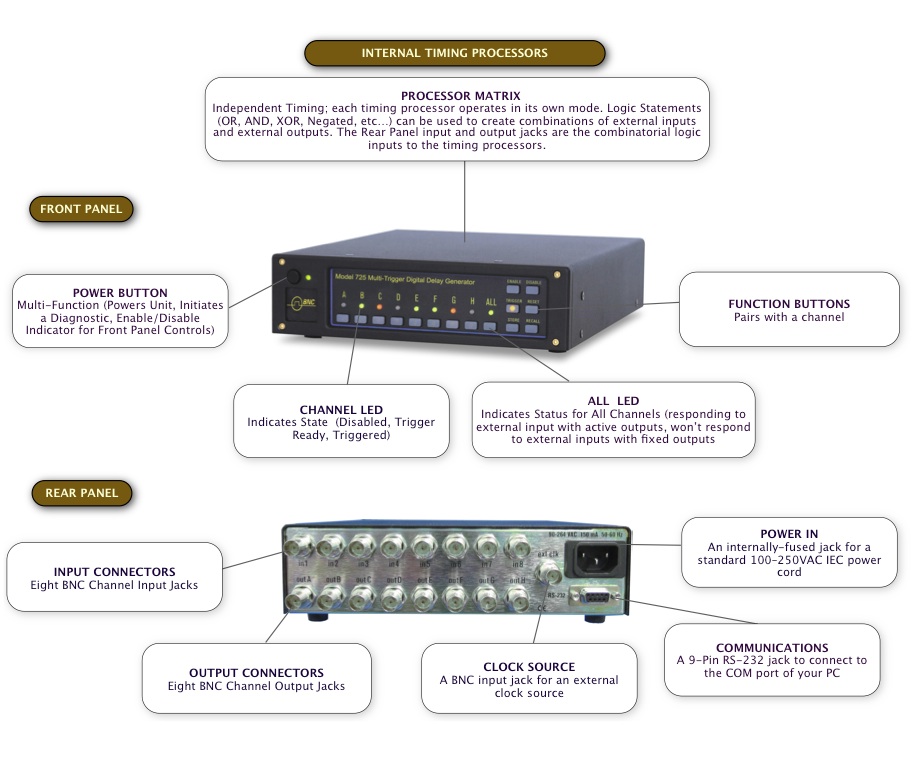

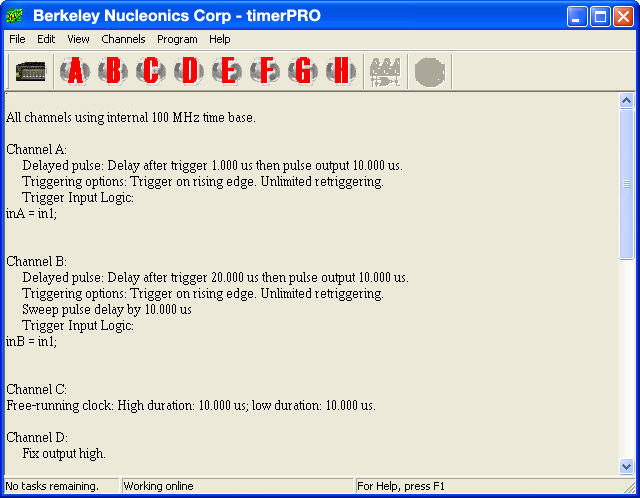

725 型硬件控制器可以在独立模式下或通过计算机控制运行。计算机 控制 系统 使用 自己 的 用户 友好 型 软件 定时 PRO 或 LabVIEW， ™ 这 既 经过 了 许多 实验 的 验证。timerPRO使您可以轻松地从PC创建复杂的控制方案。将 725 型连接到计算机后，您将快速编程、优化和扩展实验。使用独立模式，您可以存储和调用多达 64 个完整设置，然后从 725 型的前面板触发和监控实验。您可以灵活地离线设计实验，然后将控制器嵌入到测试环境中以进行“设置后忘记”操作。725 型固件可现场升级，允许在新的定时模式和功能可用时访问它们。timerPRO的打开窗口汇总了设置并允许您对其进行配置。

具有数字延迟的复杂时序

精密数字延迟发生器，如BNC 500系列脉冲/延迟发生器，使用具有公共时钟的单触发或双触发来同步多个事件。在完成最长计时事件之前，无法重新触发它。725 型通过 <> 个触发器、<> 个定时器和 <> 个输出解决了一系列定时问题。每个计时器的触发独立于其他计时器。触发器可以是输入和输出的逻辑组合 - AND，OR，XOR和Negated。此外，可以同时触发任意数量的定时器，以用作具有sub-s定时功能的传统多通道数字延迟发生器。

一些应用示例

流体力学：

在双脉冲实验中，快速连续发射两个激光器，以照亮和捕获高速流体流动的连续快照。725型处理了实验的各个方面，从预热激光器到精确计时纳秒级脉冲。使用725型的板载逻辑和软件界面，实验人员实施了特殊的“对齐”和“校准”模式来准备实验，并实施了“激光就绪”联锁以确保安全。

高速气体流量：

燃烧驱动的冲击管用于研究高速气流。725 型是实验的核心，负责点火、压力传感、爆炸、激光定时、数据采集，并使用虚拟前面板软件在 PC 上编排更复杂的、相互关联的定时序列。

实验输入：控制面板开关、压力传感器、加速度计、电离计、安全联锁、计算机命令。实验输出：快门，相机，激光闪光灯，激光Q开关，数据采集，示波器，隔膜燃烧器，点火器。

规格

定时处理器
