罗德与施瓦茨FPC1500频谱分析仪

R&S FPC1500 具有三位一体特点：它是市场上少有集成三种仪器功能的频谱分析仪。

产品介绍

　　罗德与施瓦茨FPC1500频谱分析仪简介：

　　R&S FPC1500具有三位一体特点：它是市场上少有集成三种仪器功能的频谱分析仪。而且，这些仪器正是RF工程师在物联网设备开发等过程中较常使用的三种仪器：频谱分析仪，网络分析仪，信号发生器。

　　质量出众和创新不一定意味着高价位。R&S®FPC频谱分析仪以实惠的价格提供优异性能。它采用德国工程设计和与高端仪器相同的质量标准。

　　主要特点：罗德与施瓦茨FPC1500频谱分析仪

　　出色的射频性能，德国工程设计

　　10.1"WXGA（1366像素×768像素）显示屏——同级别中尺寸较大、分辨率较高

　　跟踪源和独立连续波信号发生器

　　内置VSWR电桥

　　带史密斯圆图显示功能的单端口矢量网络分析仪

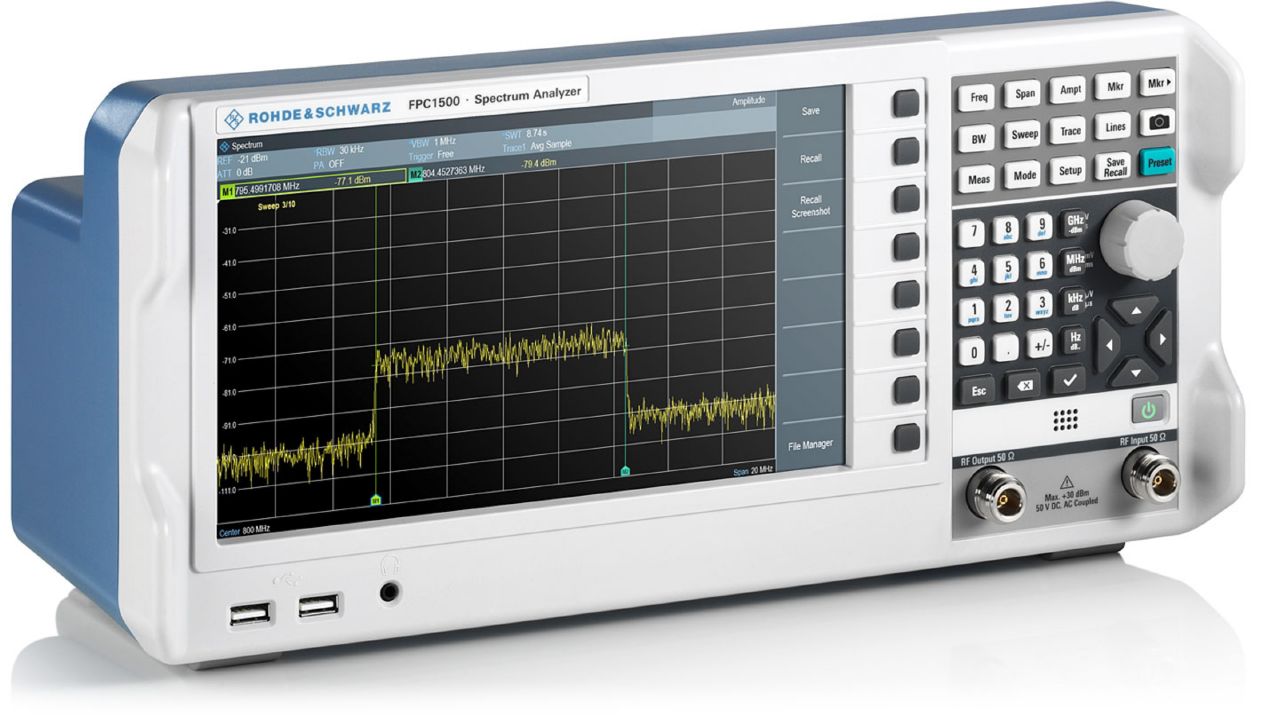

罗德与施瓦茨FPC1500频谱分析仪(图2)

频率范围	R&S®FPC1000/FPC1500 基本单元	5 kHz 至 1 GHz
	带 R&S®FPC-B2 选件	5 kHz 至 2 GHz
	带 R&S®FPC-B2 和 R&S®FPC-B3 选件	5 kHz 至 3 GHz
频率分辨率		1 Hz
分辨率带宽		1 Hz 至 3 MHz，1/3 序列
频谱纯度，SSB 相位噪声		f = 500 MHz
	30 kHz	< –88 dBc (1 Hz)，典型值 –92 dBc (1 Hz)
	100 kHz	< –98 dBc (1 Hz)，典型值 –103 dBc (1 Hz)
	1 MHz	< –120 dBc (1 Hz)，典型值 –125 dBc (1 Hz)
显示平均噪声电平	0 dB 射频衰减，50 Ω 端接，分辨率带宽 = 100 Hz，视频带宽 = 10 Hz，采样检波器，对数刻度，归一化为 1 Hz
	前置放大器 = 关闭
	1 MHz 至 10 MHz	< –127 dBm，典型值 –135 dBm
	10 MHz 至 2 GHz	< –142 dBm，典型值 –150 dBm
	2 GHz 至 3 GHz	< –138 dBm，典型值 –147 dBm
	前置放大器 = 开启（需要 R&S®FPC-B22 选件）
	1 MHz 至 10 MHz	< –147 dBm，典型值 –157 dBm
	10 MHz 至 2 GHz	< –158 dBm，典型值 –165 dBm
	2 GHz 至 3 GHz	< –155 dBm，典型值 –163 dBm
三阶截止点 (TOI)	无互调动态范围，2 × –20 dBm 信号电平，射频衰减 = 0 dB，射频前置放大器 = 关闭
	fin = 1 GHz	+7 dBm（测量值）
	fin = 2.4 GHz	+10 dBm（测量值）
单端口矢量网络分析仪	频率范围	2 MHz 至 1/2/3 GHz
	输出功率	–10 dBm
跟踪源	频率范围	5 kHz 至 1/2/3 GHz
	输出功率	–30 dBm 至 0 dBm
独立信号源	频率范围	5 kHz 至 1/2/3 GHz
	输出功率	–30 dBm 至 0 dBm
