是德科技N9030B频谱分析仪

KEYSIGHT是德科技 N9030B PXA 信号分析仪能够分析高达510MHz分析带宽、超过70dB SFDR的信号，并发现此前由本底噪声扩展（NFE）所隐藏的信号。

　　PXA信号分析仪非常适合航空航天/国防和商用无线通信领域中的高性能研发(R&D)应用。PXA分析仪具有更宽的信号分析带宽，能够降低测量不确定度，还能通过本底噪声扩展(NFE)技术显示之前无法捕捉到的信号。PXA提供了广泛的测量应用程序和解调功能，并可通过升级选件添加实时频谱分析功能，对复杂信号进行深入分析。

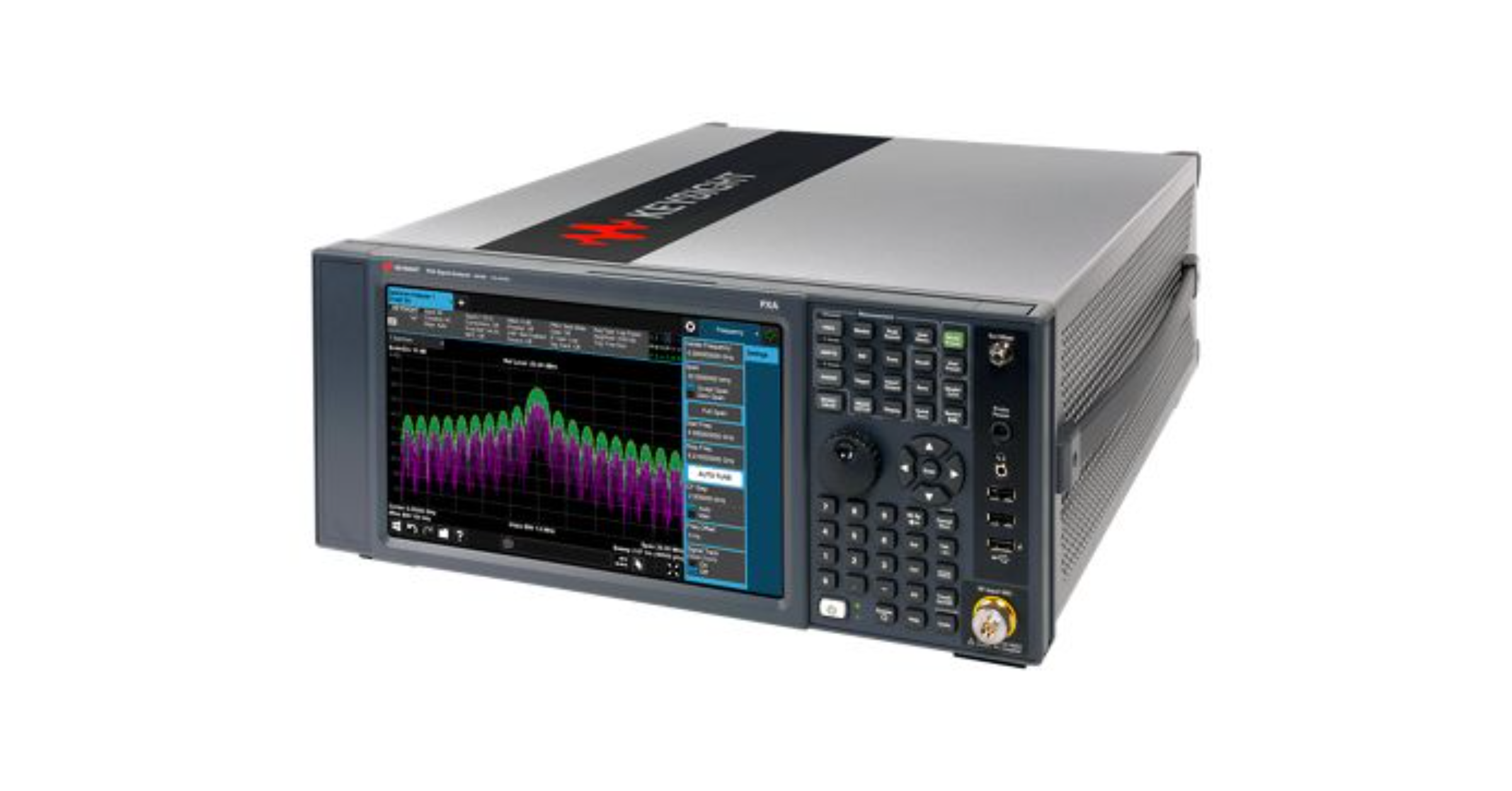

是德科技N9030B频谱分析仪(图1)

　　一、Keysight是德科技 N9030B PXA信号分析仪主要特性和功能

　　·搭配从优秀到卓越的测量选件，可以加速要求苛刻的应用领域中的创新。

　　·通过是德科技智能混频器可将频率扩展到110 GHz

　　·使用实时频谱分析功能捕获瞬态信号或间歇信号

　　·X系列应用软件可以简化特定应用的测试

　　·89600 VSA软件可实现更深层次的故障诊断

　　·高达255 MHz的无间隙数据流传输能力让您可以记录、分析和仿真真实场景

　　·可选的实时频谱分析功能能够轻松捕获瞬态信号或间歇信号

　　·可拆卸固态硬盘和其他可选特性确保您遵守严格的数据安全性要求

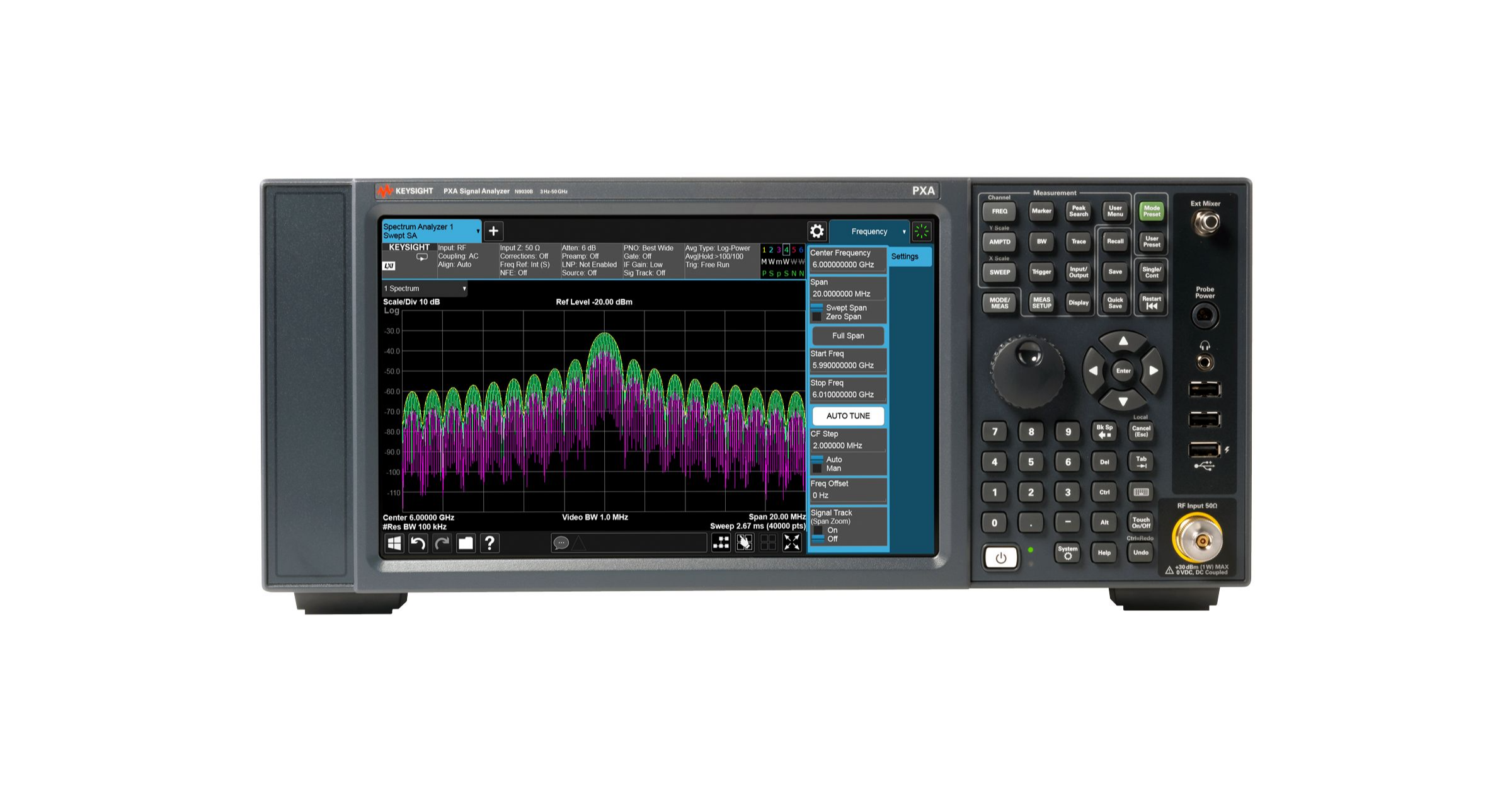

是德科技N9030B频谱分析仪(图2)

　　二、Keysight是德科技 N9030B PXA信号分析仪技术指标

频率	3 Hz 至 50 GHz
频率选件	3.6、8.4、13.6、26.5、43、44、50 GHz，使用混频器可达 1.1 THz
最大分析带宽	510 MHz
带宽选件	25 standard, 40, 85, 125, 160, 255, 510 MHz
最大实时带宽	510 MHz
实时带宽选件	85, 160, 255, 510 MHz
1 GHz 时的 DANL	-174 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-136 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-136 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-146 dBc/Hz
总体幅度精度	±0.19 dB
三阶截获（TOI），1 GHz 时	+22 dBm
1 GHz 时的最大三阶动态范围	118 dB
应用??通用	89600 VSA 软件模拟解调噪声系数相位噪声脉冲实时频谱分析 MATLAB
应用??蜂窝	GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+
应用??无线连通性	Bluetooth? (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用??数字视频	无
性能水平	◆◆◆◆◆◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
100% 截获概率的最短信号持续时间	3.57 s
信掩比 > 60 dB 时的可检测信号持续时间	3.33 ns
无杂散动态范围	75 dBc
多域带宽	255 MHz
显示视图	密度频谱图密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发）电平射频猝发线路外置周期 Density Density Spectrogram PvT (Power vs Time) PvT (Power vs Time) Spectrogram Spectrogram
使用频率模板触发的应用软件	89600 VSA 软件实时频谱分析仪 Pulse Measurement Application
2 GHz 时的 DANL，不配备前置放大器	-155 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-157 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	是

是德科技N9030B频谱分析仪

二、Keysight是德科技 N9030B PXA信号分析仪技术指标

普源RSA6085实时频谱分析仪

普源RSA6140实时频谱分析仪

普源RSA6265实时频谱分析仪

普源RSA6000频谱分析仪

是德N9020B频谱分析仪相位噪声测量技巧

是德科技N9030B频谱分析仪在脉冲信号测量中的卓越应用

keysight是德频谱分析仪的时间门控测量详解

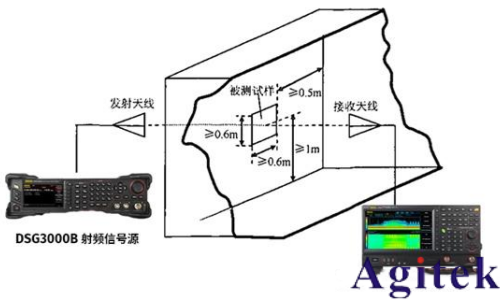

RIGOL RSA5065N频谱分析仪在电磁屏蔽材料测试中的

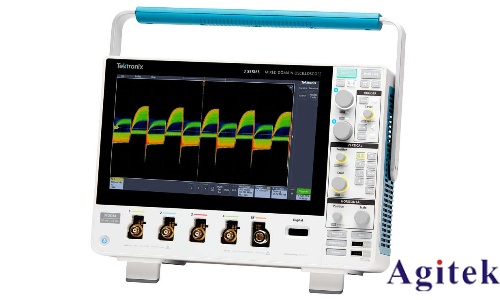

利用泰克MDO3系列频谱分析仪完成EMI预合规测试
