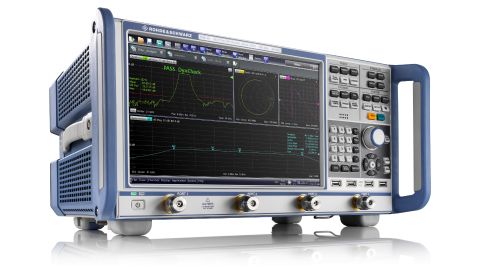

一、ZNB 矢量网络分析仪简介: 在矢量网络分析领域 60 多年的丰富经验使我们收获成功:罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。 二、主要特点:ZNB 矢量网络分析仪 ·频率范围介于 9 kHz 至 40 GHz ·最高 140 dB 的宽动态范围 ·扫描时间短暂,比如扫描 401 个点仅需 4 ms ·具
在矢量网络分析领域 60 多年的丰富经验使我们收获成功:罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。
·频率范围介于 9 kHz 至 40 GHz
·最高 140 dB 的宽动态范围
·扫描时间短暂,比如扫描 401 个点仅需 4 ms
·具有很高的温度稳定性,典型值为 0.01 dB/°C
·98 dB 的较宽功率扫描范围
·1 Hz 至 10 MHz 的较宽中频带宽范围
·手动和自动校准
·高分辨率 12.1 英寸大屏幕
·基于触摸屏的用户界面
·两个或四个端口
·四端口型号具有两个单独的发生器
·可使用开关矩阵最多扩展至 48 个端口
1、为满足更高标准而设计
·具有较宽的动态范围(最低 9 kHz),便于在高阻塞被测设备上快速测量
·优质的原始数据,确保很高的基本精度
·具有高温度稳定性,校准间隔久
·合成器处理速度快,便于快速测量
·R&S®ZNB40 双端口型号(具有两种版本)

2、便于轻松测量有源和无源射频器件的特性
·快速嵌入/去嵌,以便使用虚拟网络进行阻抗匹配
·S 参数混合模式,以便进行均衡的被测设备特性测量
·重新定义 S 参数,以便灵活配置测试装置
·具有广泛的分析功能,便于进行有效的迹线分析
·借助接收机步进衰减器,在较宽的功率扫描范围内进行放大器测量
·执行时域分析,以便进行故障点距离 (DTF) 测量和滤波器调整
·使用两个单独的内部发生器,快速、轻松地在混频器和放大器上进行变频测量
3、易于校准(手动或自动)
·针对每个测试应用采用正确的校准方法
·TSM(直通、短路器、匹配负载)——只需五步即可全面校准
·自动校准单元(最多带 24 个端口)
4、简化网络分析
·平面、简明的菜单结构,方便有效操作
·为每项测量任务提供良好的显示配置
·在生产中实现高吞吐量
·测量时间短
·得益于较宽的动态范围以及优化的中频带宽,测量速度极快
·专为被测设备设计的分段扫描
·快速切换仪器设置
·用于控制外部零件处理器的处理器 I/O 接口
·支持双向数据传输的 GPIB 接口有助于在生产中节省时间

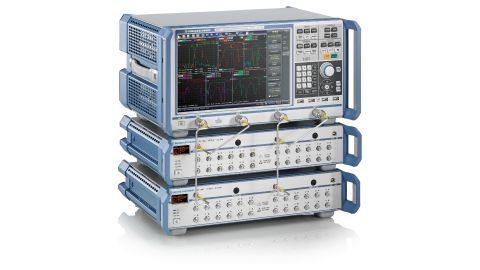

5、最多使用 48 个端口进行测量
·使用开关矩阵扩展端口数量
·便于直接控制前端模块的 RFFE GPIO 接口
·一键轻松配置
·快速测量以及出色的射频特性
·适合每项应用的矩阵解决方案

6、一项值得的投资
·满足未来需求
·升级系统软件,无需重写系统软件
·一款支持用户语言的分析仪
R&S®ZNB4 矢量网络分析仪,双端口,4.5 GHz,N(阴性)(新一代)
R&S®ZNB4 矢量网络分析仪,四端口,4.5 GHz,N(阴性)(新一代)
R&S®ZNB8 矢量网络分析仪,双端口,8.5 GHz,N(阴性)(新一代)
R&S®ZNB8 矢量网络分析仪,四端口,8.5 GHz,N(阴性)(新一代)
R&S®ZNB20 矢量网络分析仪,双端口,20 GHz,3.5 mm(阳性)(新一代)
R&S®ZNB20 矢量网络分析仪,四端口,20 GHz,3.5 mm(阳性)(新一代)
R&S®ZNB4 矢量网络分析仪,双端口,4.5 GHz,N(阴性)
R&S®ZNB4 矢量网络分析仪,四端口,4.5 GHz,N(阴性)
R&S®ZNB8 矢量网络分析仪,双端口,8.5 GHz,N(阴性)
R&S®ZNB8 矢量网络分析仪,四端口,8.5 GHz,N(阴性)
R&S®ZNB20 矢量网络分析仪,双端口,20 GHz,3.5 mm(阳性)
R&S®ZNB20 矢量网络分析仪,四端口,20 GHz,3.5 mm(阳性)
R&S®ZNB40 矢量网络分析仪,双端口,40 GHz,2.92 mm(阳性)
R&S®ZNB40 矢量网络分析仪,双端口,40 GHz,2.92 mm(阳性)
R&S®ZNB40 矢量网络分析仪,四端口,40 GHz,2.92 mm(阳性)
