知用电流探头CP3030

知用电流探头CP3030带宽：DC-15MHz,DC电流：150A,峰值电流：500A,最小电流：5mA,耦合方式AC/DC。安泰测试作为知用授权代理商，现货充足，可提供样机试用服务，详情咨询18165377573。

一、知用电流探头CP3030产品概述：

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

知用电流探头CP3030钳口可夹住直径达20mm的导线，适用于大电流应用场合；可以测量150A的连续电流和300A的峰值电流，提供了15MHz的带宽；分辨率高达5mA；需配合CPA3000放大器同时使用。

二、知用电流探头CP3030产品技术指标：

参数			型号
			CP3030
量程			5A/V 50A/V
最小测量电流			5mA
噪声(限制带宽20MHz)			≤500uArms
耦合方式			AC,DC
交流耦合的低频带宽（-3dB）			<7Hz
电流最大值（随频率上升而下降）		量程	50A/V	5A/V
		DC连续	150A	25A
		RMS(正弦波)	150A	17.7A
		峰值	500A	500A
终端负载要求			50Ω
延时时间	电流系统		25ns
	BNC线1米		5ns
最大绝缘线电压			600V CATII 300V CATIII

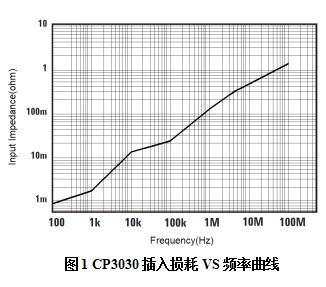

插入阻抗			参考图1
