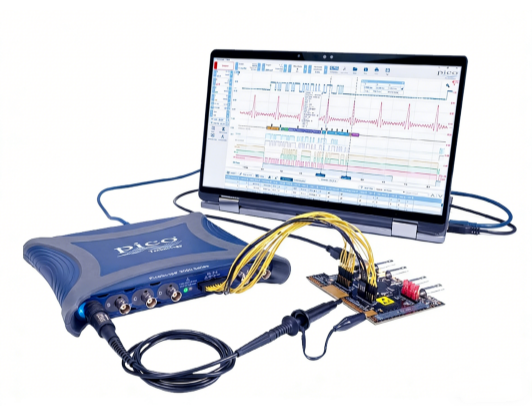

多通道波形记录系统安装在控制 PC 上,控制 PC 通过通信线连 接 2 台 8 通道的采集卡,2 台采集卡通过通信线连接被测电源。在系统软件内配 置被测电源的测试参数,被测电源将电流值输出给采集卡,采集卡采集电流值, 再将最终数据返回给系统软件,系统软件呈现数据波形,并根据配置参数计算出 被测通道的幅值、频率、有效值、峰峰值、波峰系数、交流畸变系数、直流畸变 系数。
1.软件简介
多通道波形记录系统安装在控制 PC 上,控制 PC 通过通信线连 接 2 台 8 通道的采集卡,2 台采集卡通过通信线连接被测电源。在系统软件内配 置被测电源的测试参数,被测电源将电流值输出给采集卡,采集卡采集电流值, 再将最终数据返回给系统软件,系统软件呈现数据波形,并根据配置参数计算出 被测通道的幅值、频率、有效值、峰峰值、波峰系数、交流畸变系数、直流畸变 系数。

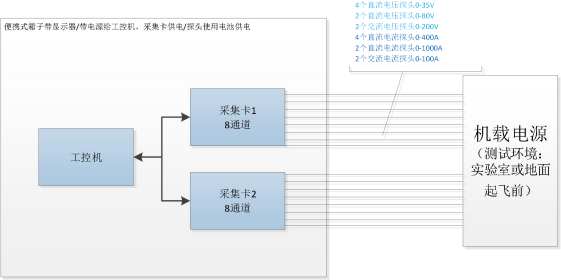

多通道波形记录系统的整体框架如下图所示。

多通道波形记录系统整体框架
2.产品特点
软件可以替代人工手动测试,测试方法更加高效,测试更加准确,节省人力 资源;
软件可以将采集波形自动以TDMS 方式保存至指定文件夹路径,导入 TDMS 文 件,回放波形;
可编辑的参数录入,可自行规定采集速率、选择采样通道;
系统具有易维护性,在发生故障时,可以迅速的找到原因,并可以在最短的 时间内恢复运行,减少损失;
系统对操作过程中,出现的故障可以进行诊断,便于用户及时解决问题;
系统的易用性:系统界面友好,并严格按照易用性原则进行测试。为避免用 户重复操作,系统嵌入智能记忆功能,如自动保存配置。且相同的信息不会让用 户在系统中多处或多次录入,保证入口的唯一性。
3.软件功能
多通道波形记录系统由采集卡连接、参数设置、图形绘制、光 标测量、数据处理、数据测量、波形暂停、数据存储、数据回放九个模块组成, 各个模块的作用如下:
(1)采集卡连接:点击软件图标,进入到软件系统,系统自动识别采集卡,试验 人员可选择需连接的采集卡。
(2) 参数设置:
可以对已连接的采集卡进行通道启用状态、通道属性、采样率、时基和 触发参数等信息的设置;设备应能在测试过程中进行基本参数调整。
可以对探头参数进行配置,可以手动输入探头系数,并选择探头类型, 默认保存最近一次配置。

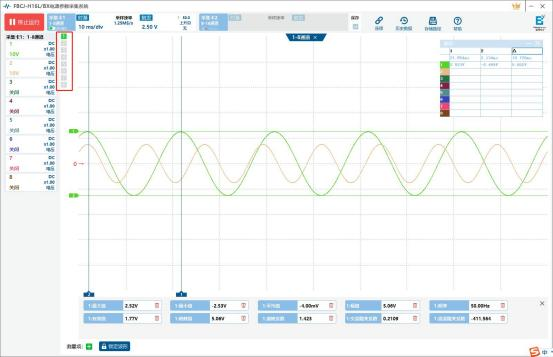

(3) 图形绘制:对所有通道进行图形实时绘制,不同通道用不同颜色进行表示;
(4)光标测量:软件具备光标测量功能,可以手动拖动光标对波形参数进行测量。
(5)数据处理:可以对采集的数据进行处理,根据参数转换为实际的电压和电流 数据。
(6)数据测量:针对不同通道可以根据需要添加和删除测量值,测量值包括:最 大值、最小值、平均值;计算得到的幅值、频率、有效值、峰峰值、波峰系 数、交流畸变系数、直流畸变系数参数。
(7)波形暂停:可以对波形进行暂停处理,此时界面暂停,数据采集不受影响。 暂停时可以对光标进行移动测量。
(8)数据存储:软件可以将采集的原始数据以TDMS 方式进行实时保存至指定路 径下,每次点击“开始采集 ”会建立一个 TDMS 文件,文件内包含本次采集 过程的全部波形数据。文件以开始采集的时间及通道的方式进行命名存储, 方便检索。
(9)数据回放:软件可以对保存的数据进行回放显示。选择需要回放的 TDMS文件,选择后加载文件内的全部波形,可以逐个进行回看,回放方式界面为示波 器实时界面,回放界面可以自动按照时间顺序进行播放,并可以随时停止。可以 对回看的数据进行时间检索,可输入时间点定位到离时间点最新的波形。
4.软件运行环境
4.1软件环境
操作系统要求:Windows10 及以上;
驱动需求:IE488.2 驱动,VISA 驱动。
4.2硬件环境
电脑 CPU 要求:四线程,2GHz 主频以上;
电脑内存要求:4G;
电脑硬盘要求:500M 空间;
5.售后服务
1、免费保修升级服务期为十二个月,从系统验收日开始。
2、产品质保
(1)免费保修升级服务期为十二个月, 自系统验收日算起;
(2)在十二个月服务期满后,甲乙双方就软件升级及售后服务相关费用 进行协商。
3、技术支持服务体系
(1)应用系统软件运行出现故障,乙方保证在八小时内远程响应。
4、系统提供技术支持及设备备件供应,在十二个月服务期满后,根据实际 情况酌情收取维护费用;
5、为用户使用系统的工作人员(仪器操作、系统操作、维修和电气人员)
提供免费技术培训,培训内容指系统的基本工作原理、安装调试、操作使用和日 常保养维修等。
