1、产品介绍

AT-EM-NI 纳米发电机程控系统可实现对吉时利静电计和NI USB6000系列采集卡的程控，通过此系统软件您可以单独程控静电计进行数据的采集，同时还可以利用NI采集卡作为采集主体对测试获取的电压、电流等信号进行高频率采样并实时显示采集信号的波形图。

2、产品特点

可远程进行仪器控制，方便用户任意时间、任意地点的操作。

可根据用户的实际需求和测试环境，进行定制化开发。

可自由切换采集主体，可以直接从静电计读取采集数据也可以从万用表读取采集数据。

可自动保存测试信息，方便随时查询。

系统支持测试数据自动保存为.csv、.txt 等格式。

操作方便简单，效率高，即使对不懂仪器的用户来说也可直接用该系统控制仪器。

3、产品功能

3.1测试功能

AT-EM-NI 纳米发电机程控软件支持电压、电流、电阻、电荷共四项测试功能，并支持实时数据与全部数据的图像表征，勾选自动存储可自动保存测试数据结果。

3.2兼容产品

AT-EM-NI 纳米发电机程控软件可兼容的静电计：

.吉时利（Keithley）

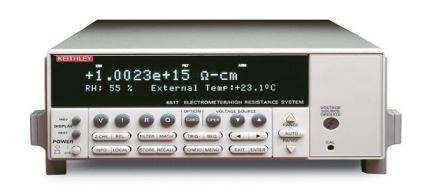

系统兼容 Keithley 6517B、6514 静电计。

 AT-EM-NI 纳米发电机程控软件可兼容的NI采集卡：

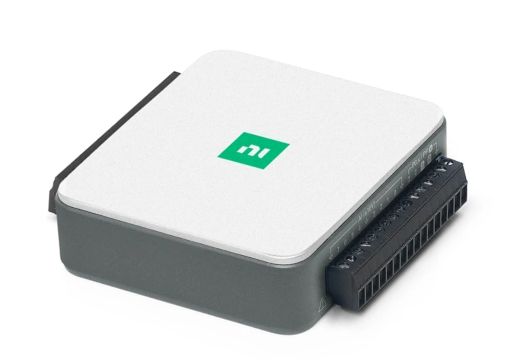

NI USB6000系列

系统兼容NI USB6000系列采集卡。

3.3硬件拓扑图

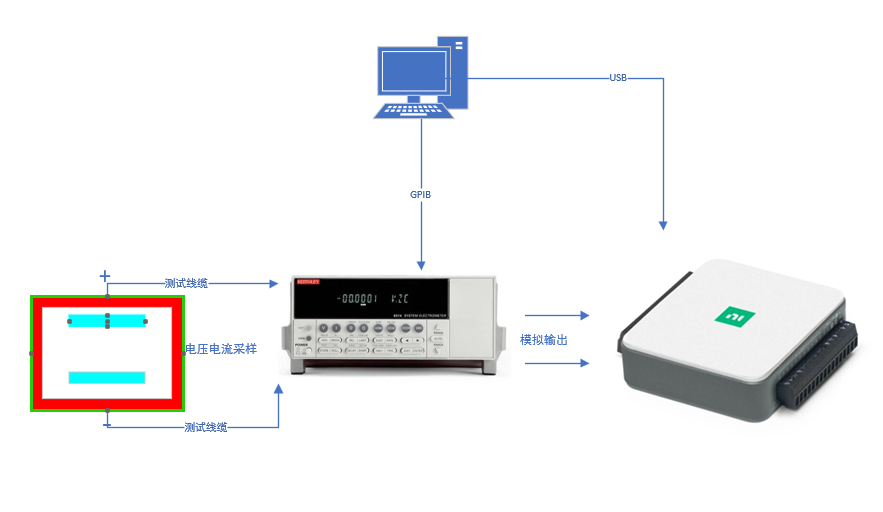

纳米发电机测试系统主要由工控机、静电计、NI采集卡、测试线缆、通讯线缆组成，硬件拓扑图如下所示：

首先手动连接好测试所需通讯线缆和测试线缆。用静电计对待测纳米发电机进行测量采样，然后通过静电计内置的模拟输出端口连接至NI-采集卡对应的电压测量端口，选择合适的量程档位，就可以对纳米发电机电压、电流等信号进行高速采集，并绘制对应的波形图。

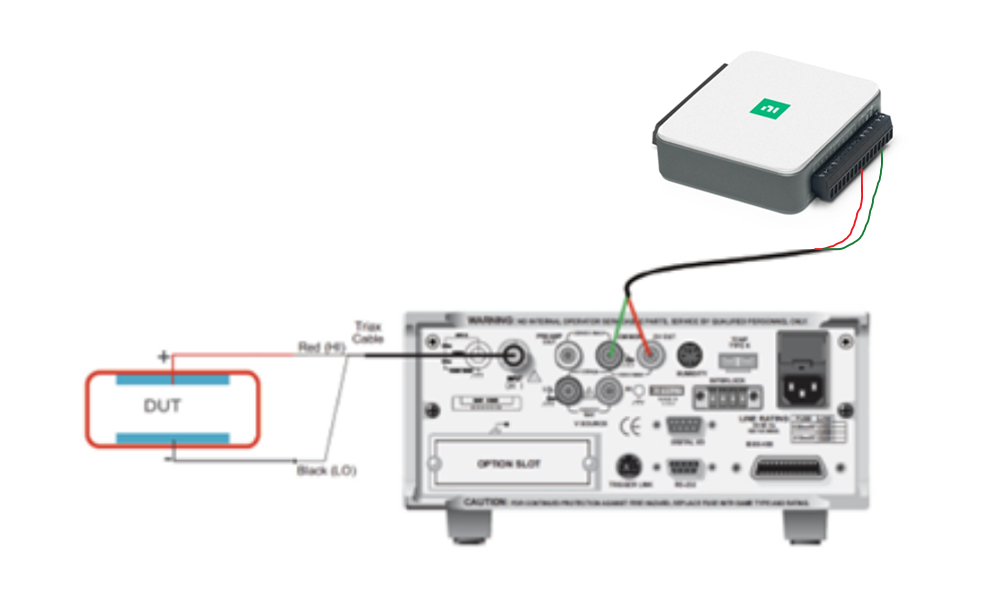

如图将 6517B 或 6514 静电计的模拟输出口 ANALOG OUTPUT 端口接线到NI采集卡的 电压测量端口，NI采集卡通过USB 接口线缆接到电脑USB接口。

3.4用户使用流程图

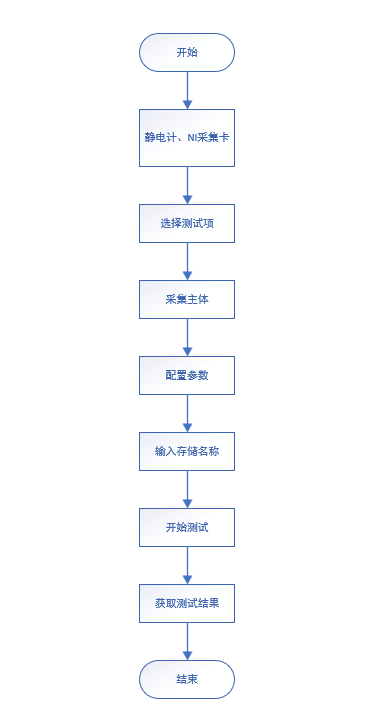

AT-EM-NI纳米发电机程控软件使用流程，如下图所示：
