1、产品介绍

　　AT-EM-K纳米发电机程控系统可实现对吉时利静电计和吉时利数字万用表的程控，通过此系统软件您可以单独程控静电计进行数据的采集，同时还可以利用数字万用表作为采集主体对测试获取的电压、电流等信号进行高频率采样并实时显示采集信号的波形图。

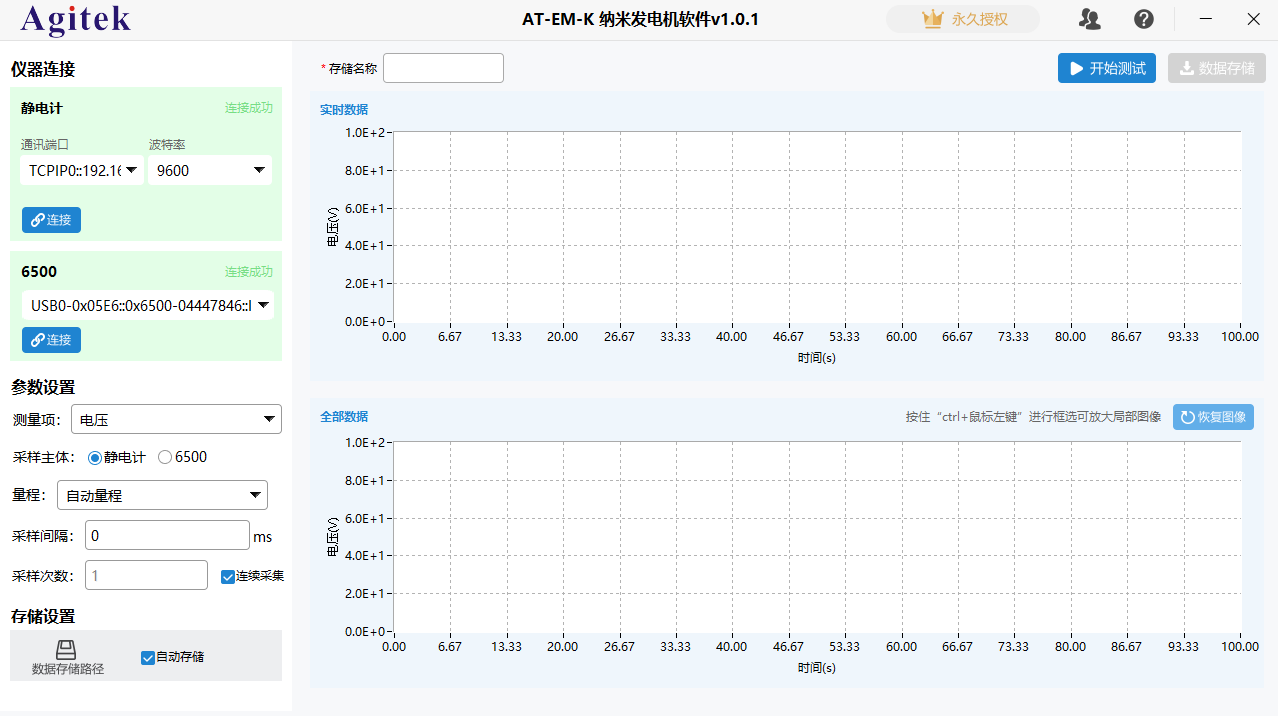

系统主界面

　　2、产品特点

　　可远程进行仪器控制，方便用户任意时间、任意地点的操作。

　　可根据用户的实际需求和测试环境，进行定制化开发。

　　可自由切换采集主体，可以直接从静电计读取采集数据也可以从万用表读取采集数据。

　　可自动保存测试信息，方便随时查询。

　　系统支持测试数据自动保存为.csv、.txt等格式。

　　操作方便简单，效率高，即使对不懂仪器的用户来说也可直接用该系统控制仪器。

　　3、产品功能

　　3.1测试功能

　　AT-EM-K纳米发电机程控软件支持电压、电流、电阻、电荷共四项测试功能，并支持实时数据与全部数据的图像表征，勾选自动存储可自动保存测试数据结果。

　　3.2兼容产品

　　AT-EM-K纳米发电机程控软件可兼容的静电计：

　　.吉时利（Keithley）

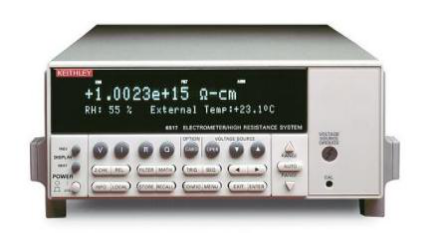

图1 Keithley静电计

　　系统兼容Keithley 6517B、6514静电计。

　　AT-EM-K纳米发电机程控软件可兼容的数字万用表：

　　吉时利（Keithley）

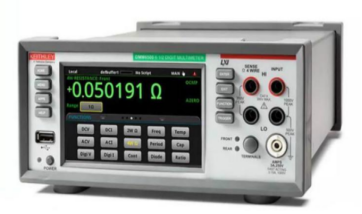

图2 Keithley万用表

　　系统兼容Keithley DMM6500数字万用表。

　　3.3硬件拓扑图

　　纳米发电机测试系统主要由工控机、静电计、数字万用表、测试线缆、通讯线缆组成，硬件拓扑图如下所示：

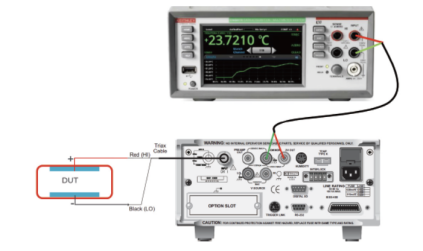

图3系统硬件拓扑图

　　首先手动连接好测试所需通讯线缆和测试线缆。用静电计对待测纳米发电机进行测量采样，然后通过静电计内置的模拟输出端口连接至万用表对应的电压测量端口，选择合适的量程档位，就可以对纳米发电机电压、电流等信号进行高速采集，并绘制对应的波形图。

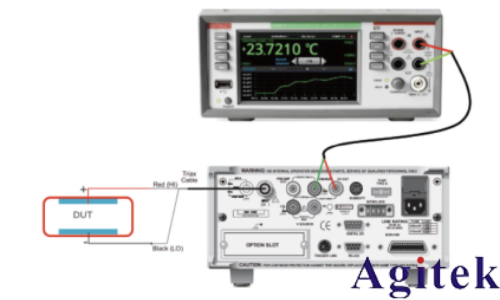

图4信号连接图

　　如图将6517B或6514静电计的模拟输出口ANALOG OUTPUT端口接线到数字万用表的电压测量端口，数字万用表通过USB接口线缆接到电脑USB接口。

　　3.4用户使用流程图

　　NS-EM静电计程控软件使用流程，如下图所示：

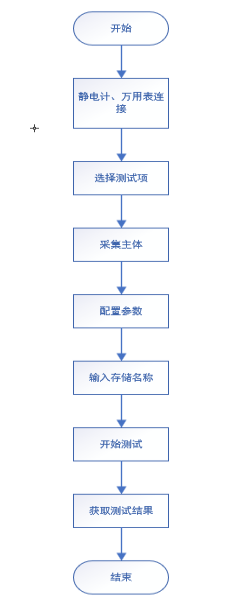

图5使用流程图
