系统简介

目前国内大部分线缆公司仍然使用全人工模式进行线缆的参数测试工作，测试过程中对于线缆的详细参数没有记录，只是简单地进行线缆的通过/失败检测。致使产品生产中对于质量无法严格控制，例如产线测试员工在发现质量问题后，很难立刻找到问题点以及问题根源。在欧洲以及美国等地已经逐渐变为自动/半自动化测试。因为高频线缆受到环境的干扰影响较大，测量过程中应尽量减少人为因素对于测量的干扰。

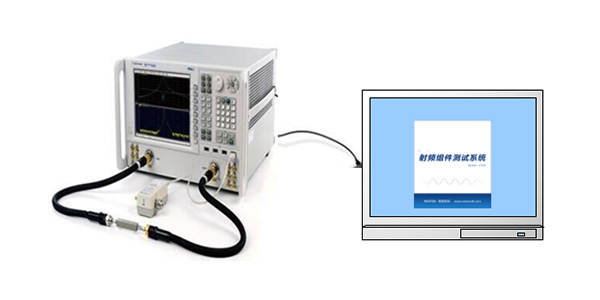

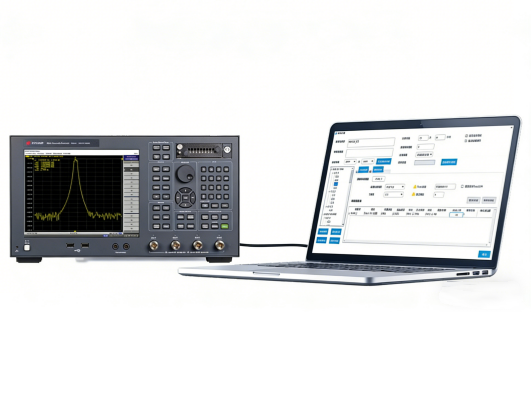

射频无源器件自动测试系统能够实现对线缆等无源器件进行自动化测试，测试场景如下图所示。用户只要录入测试被测产品的批次号、型号以及编号，便可对产品进行自动测试，并保存测试数据到数据库，用户可根据需要查询测试数据并生成报表。

软件应用

射频器件是无线通讯设备必备的基础性零部件，是无线连接的核心基础。主要应用于通信行业，如雷达通信（图1.2）、广播通信（图1.3）、手机通信（图1.4）和基站通信（图1.5）等。为保证通信的可靠，所有的射频器件在生产时都会经过绝缘耐压、外观、电气性能等一系列的测试，其中最重要的是电气性能，也就是使用网络分析仪进行S参数测试，可测试的产品包括滤波器、功分器、天线、放大器、衰减器、混频器和耦合器等。

系统特点

l 兼容中电41所（思仪）、是德科技（Keysight）、安捷伦(Aglient)、日本安立（Anritsu）、罗德与施瓦茨（R&S）、韩国兴仓（Protek）、美国泰克（Tektronix）、创远和德力等主流网络分析仪型号；

l 智能匹配仪器型号，操作方便简单，提高测试效率；

l 自动测量射频微波无源器件（包括滤波器、功分器、天线、放大器、衰减器、混频器、耦合器等）的S参数、增益、损耗、阻抗、平坦度、隔离度等指标；

l 自动保存配置信息、测试数据到数据库中，方便随时查询；

l 自动生成测试报告，用户可根据需要定制报告模板；

l 支持电脑安装和仪器内部安装两种模式，方便用户选择；

l 内置多语言支持，针对网络分析仪系统的中英文不同版本可自动匹配；

系统功能

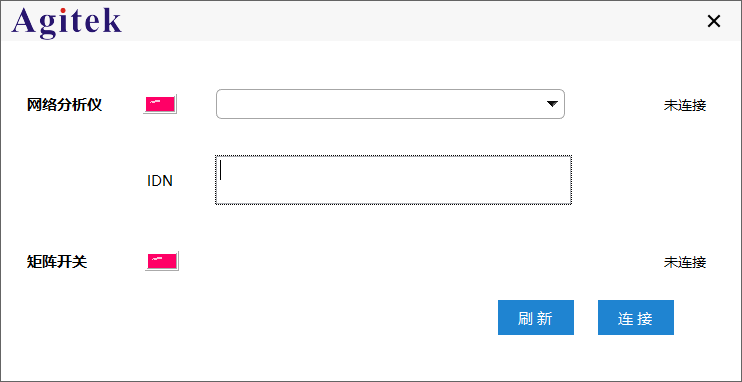

硬件设置：通过对多台设备的并行控制功能，完成对产品的自动化测试。软件兼容多种型号的网络分析仪，同时支持包括LAN、GPIB、USB等多种通信方式。系统可自动检测并建立与仪器的通信。

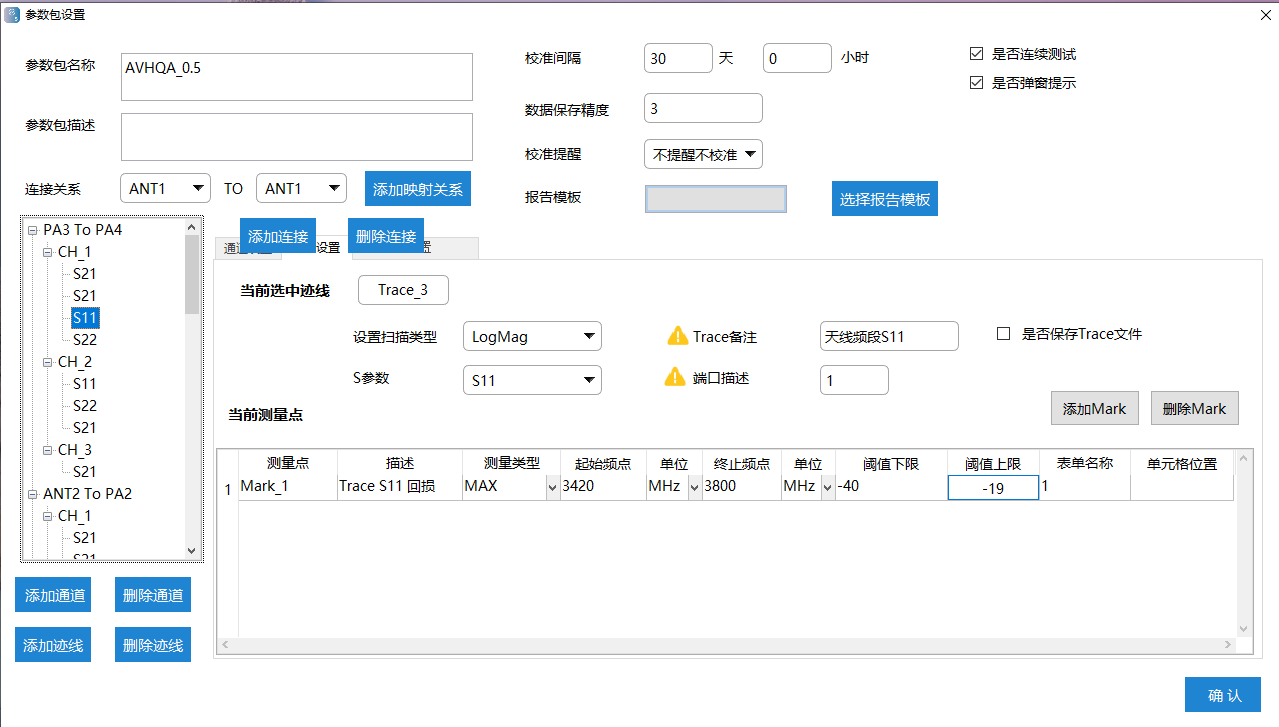

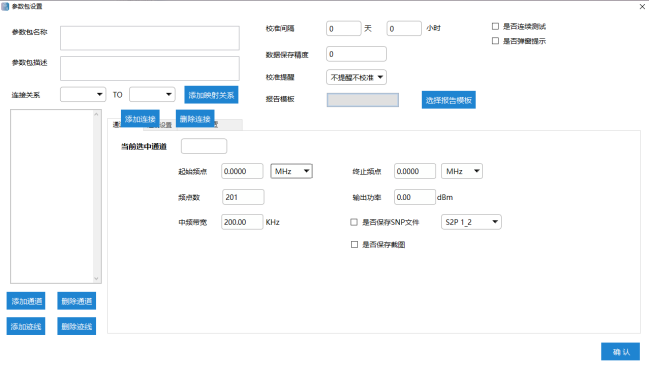

参数配置：测试前需要用户对测试仪器的参数进行配置，包括测试通道迹线频段等信息。系统会保存本次配置并在下次使用软件时加载。以减少用户的重复性工作，提高测试的效率。参数配置完成后用户可保存本次配置，以便以后调用。

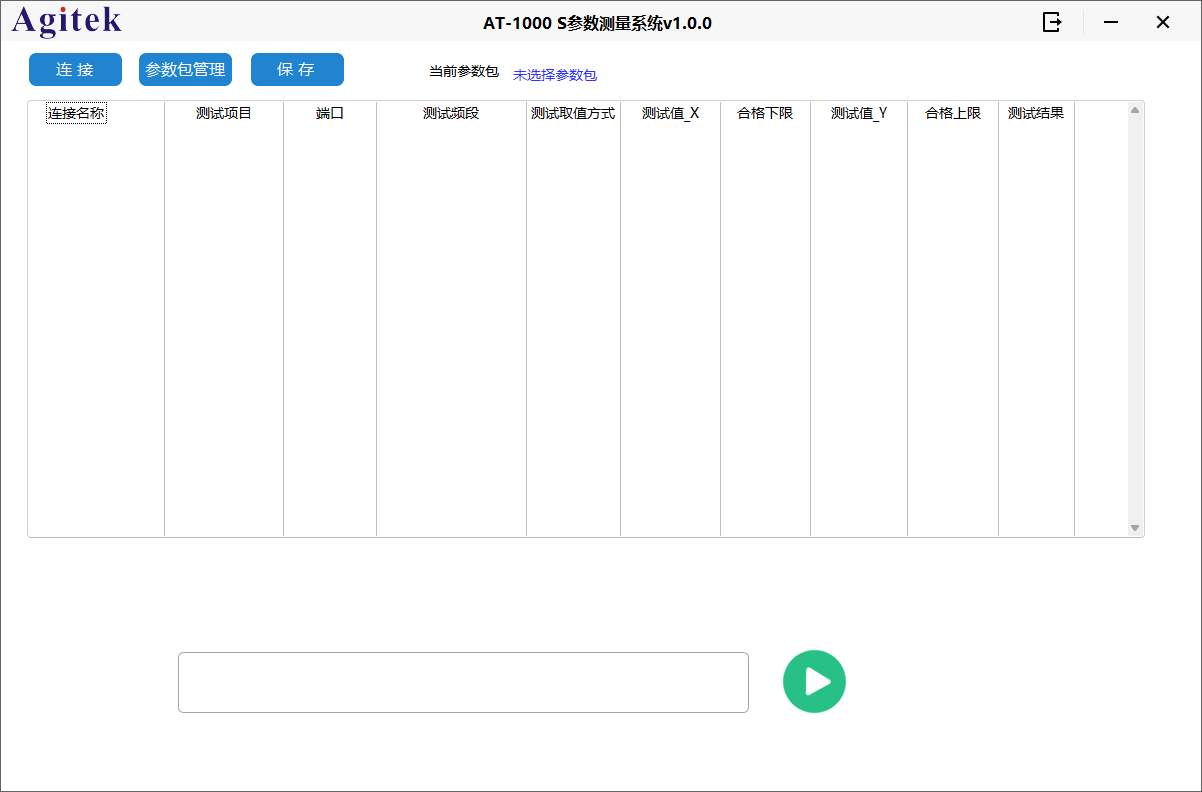

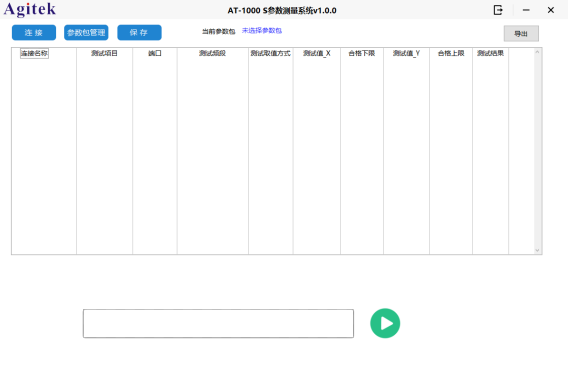

运行测试：用户可录入产品编号或扫描枪自动完成对产品某些项目的测试，测试结果可同步观测，系统自动将测试数据保存至数据库，用户可在测试完成后根据需要导出测试数据。

数据查询：为防止停电、仪器故障等突发情况，系统设置了数据记录查询模块，用户可在此模块查询所有已测产品的历史数据，并可调取某一产品的原始数据。为方便用户使用，查询条件设置的更加灵活，支持对产品相关信息的精确和模糊查找，产品信息包括测试批次、测试员、测试时间、仪器型号等。
